TA6090型数控雕刻切割设备结构设计

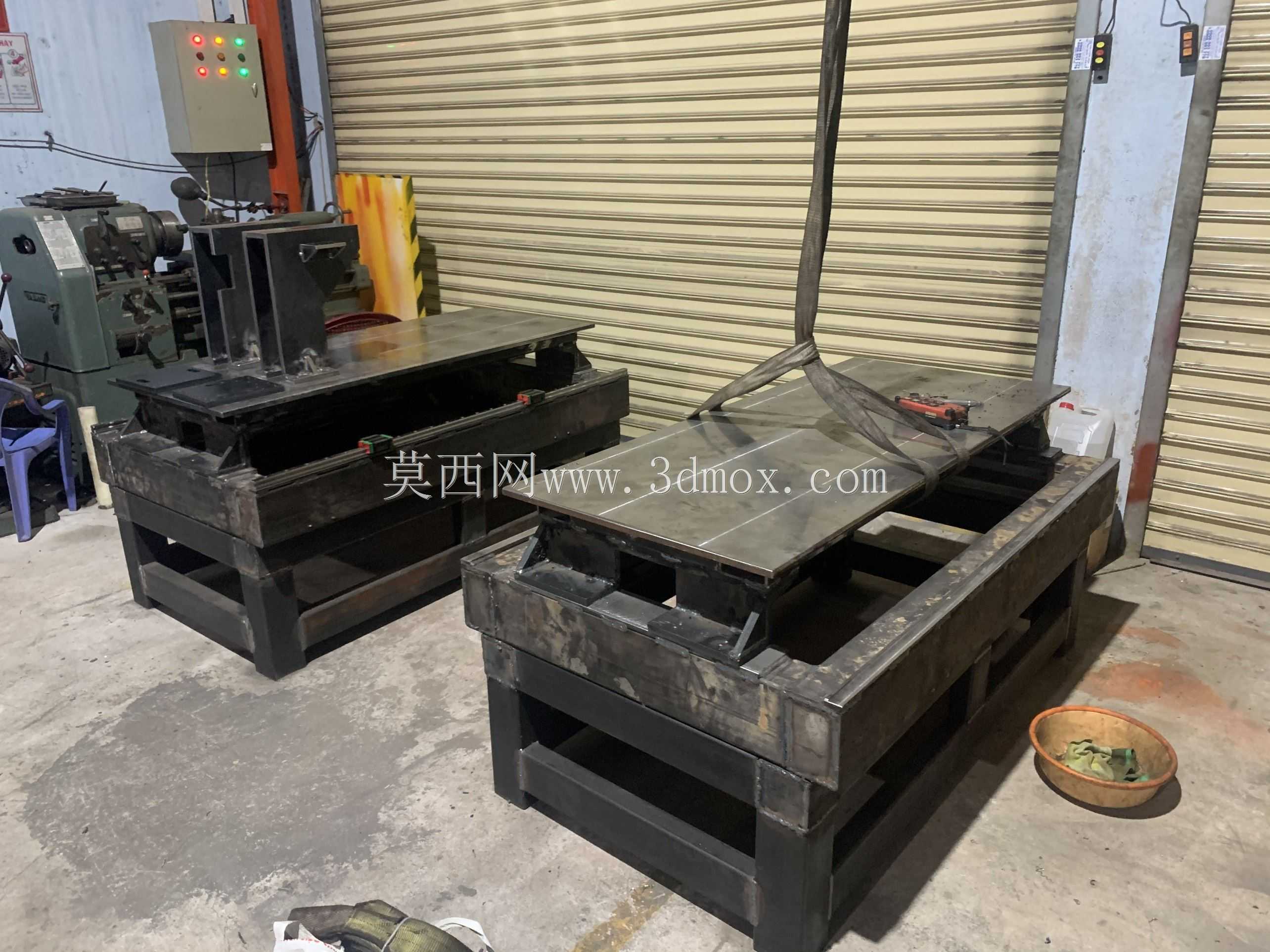

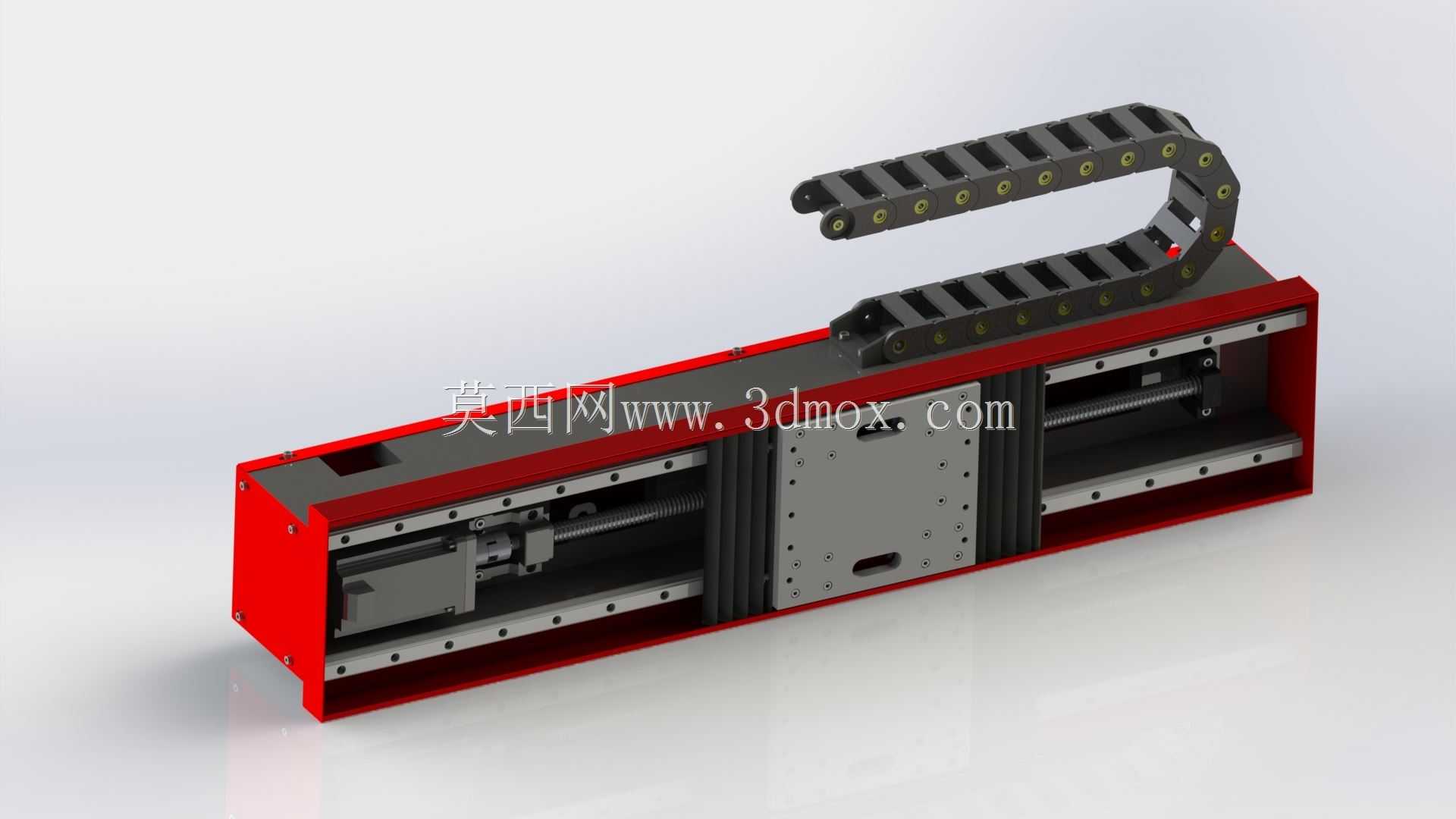

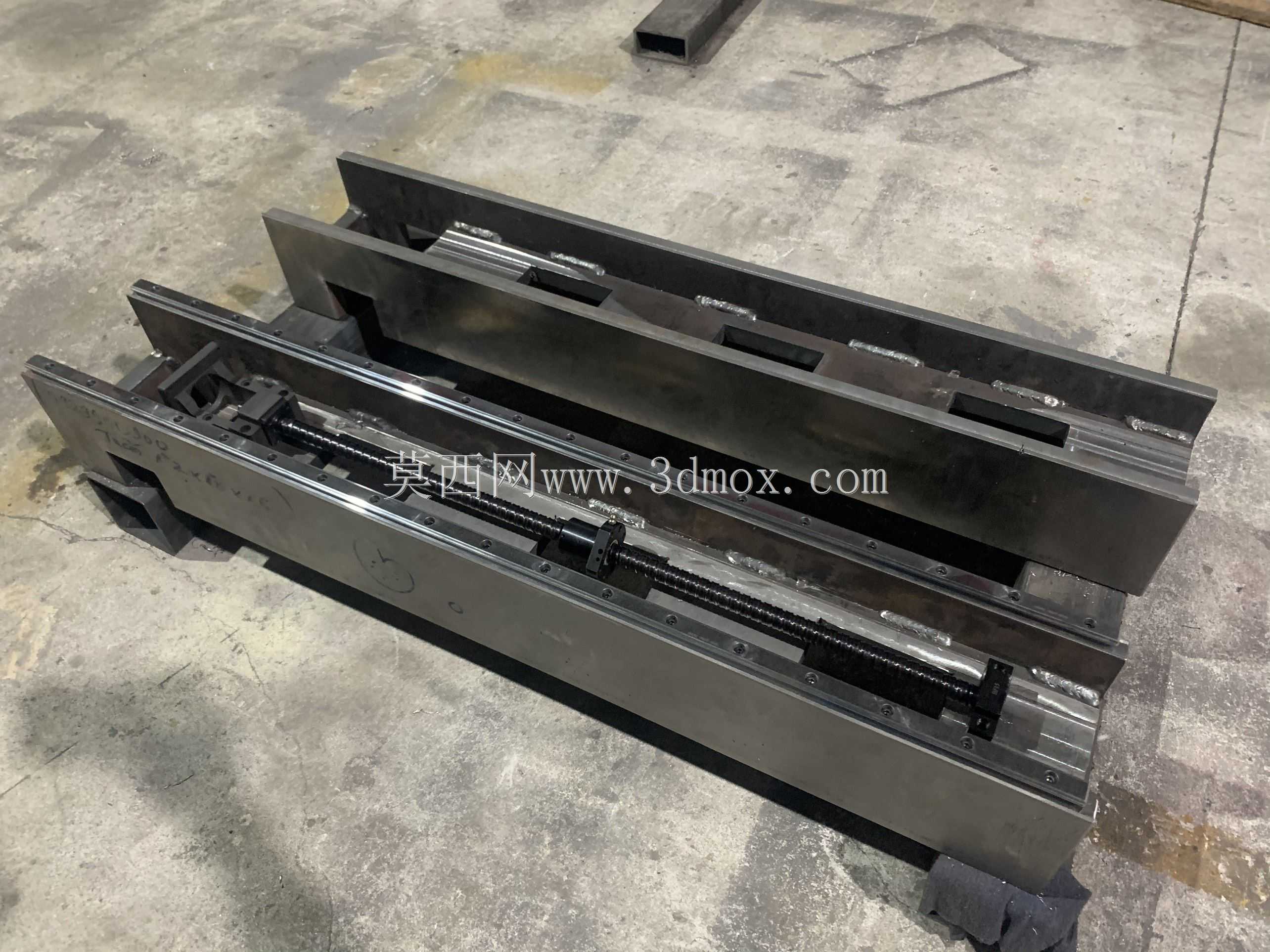

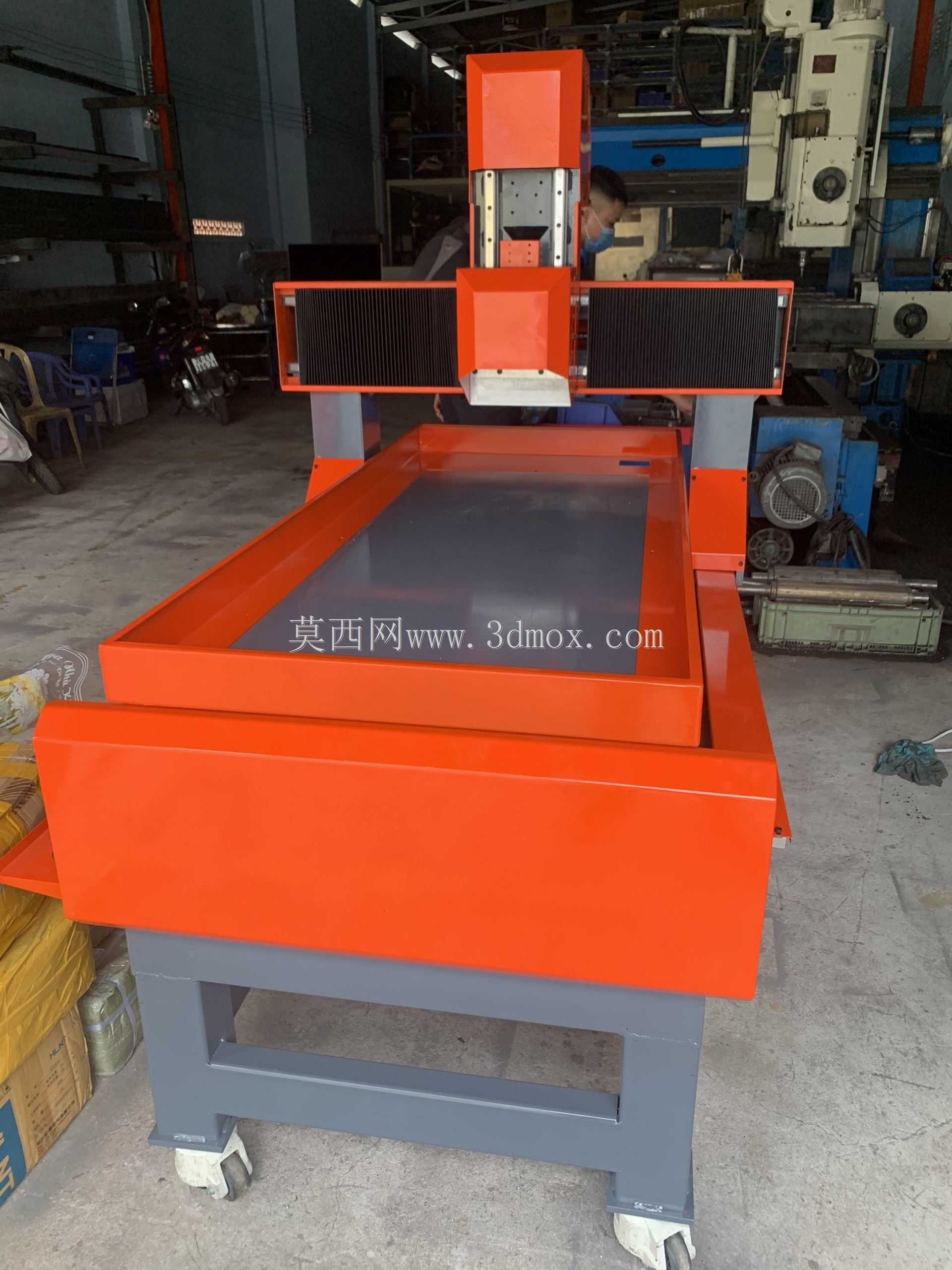

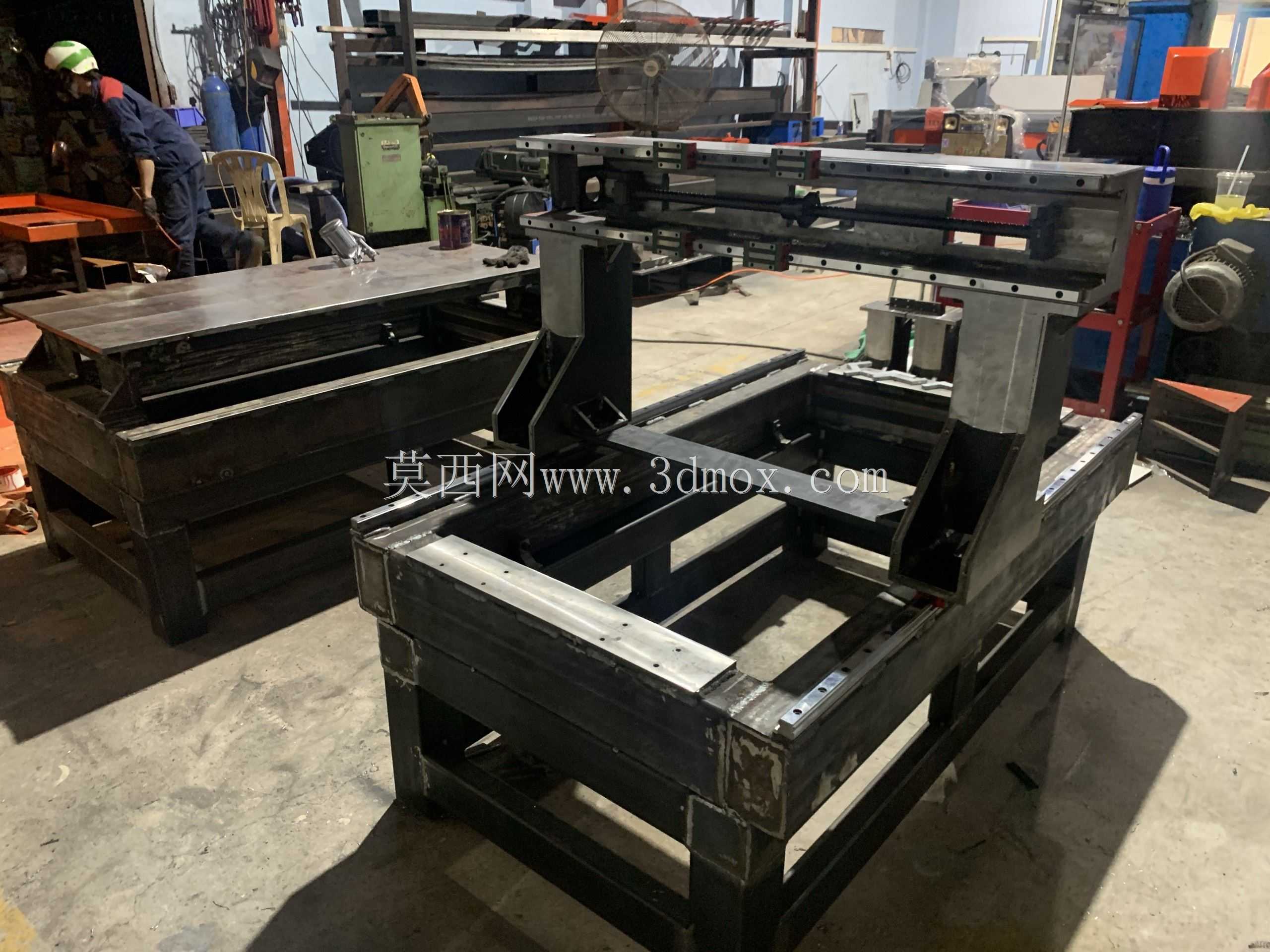

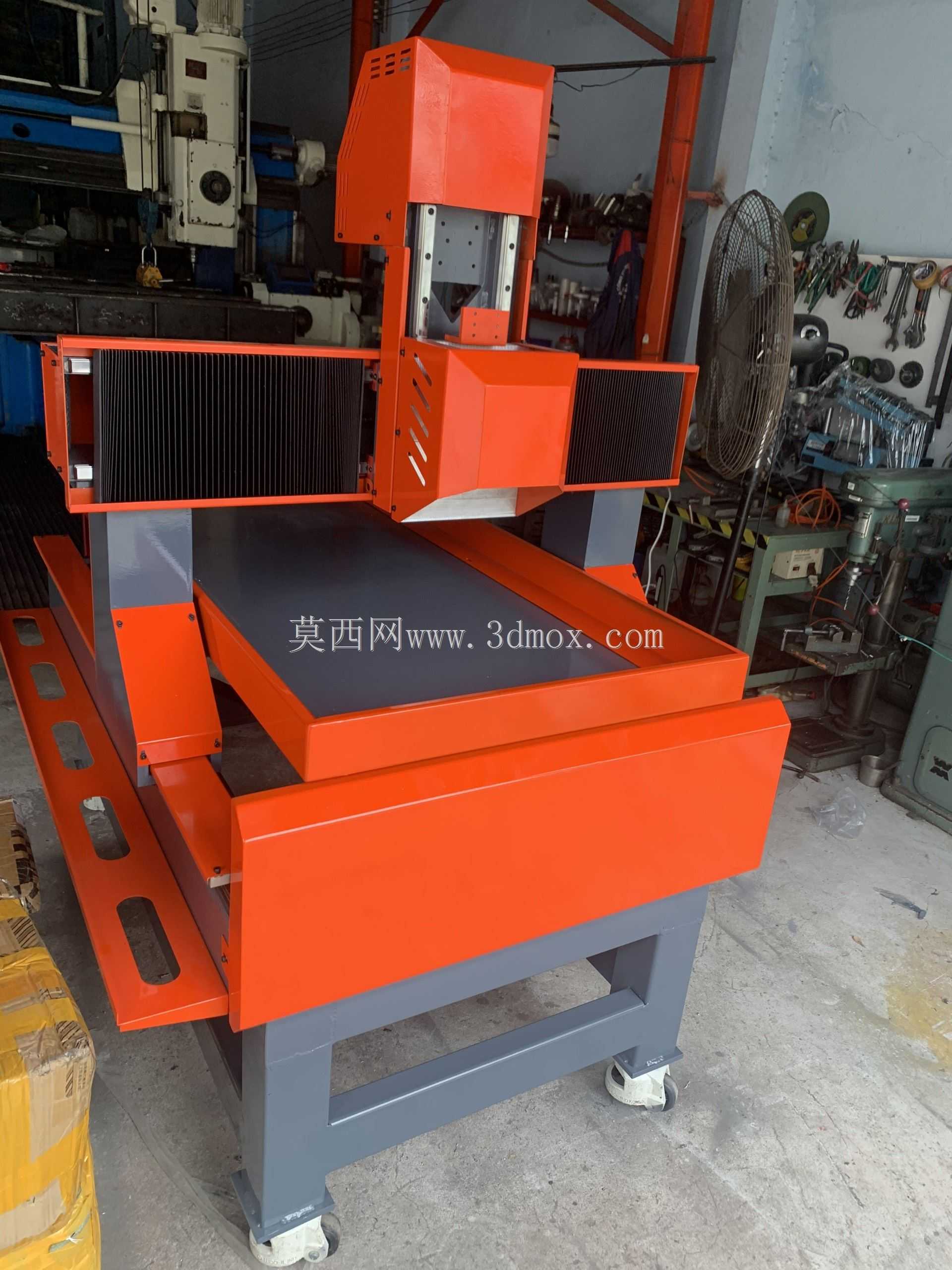

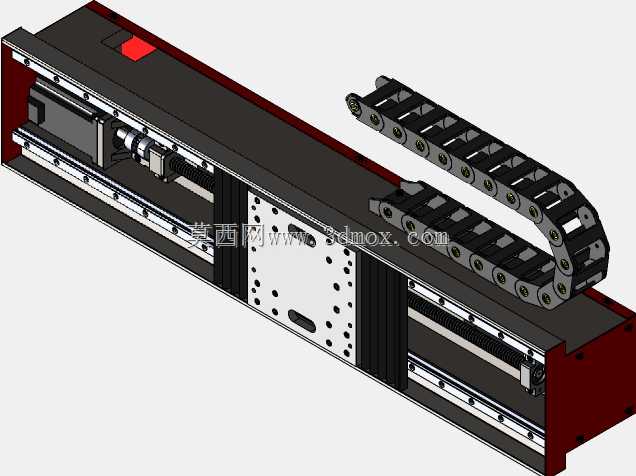

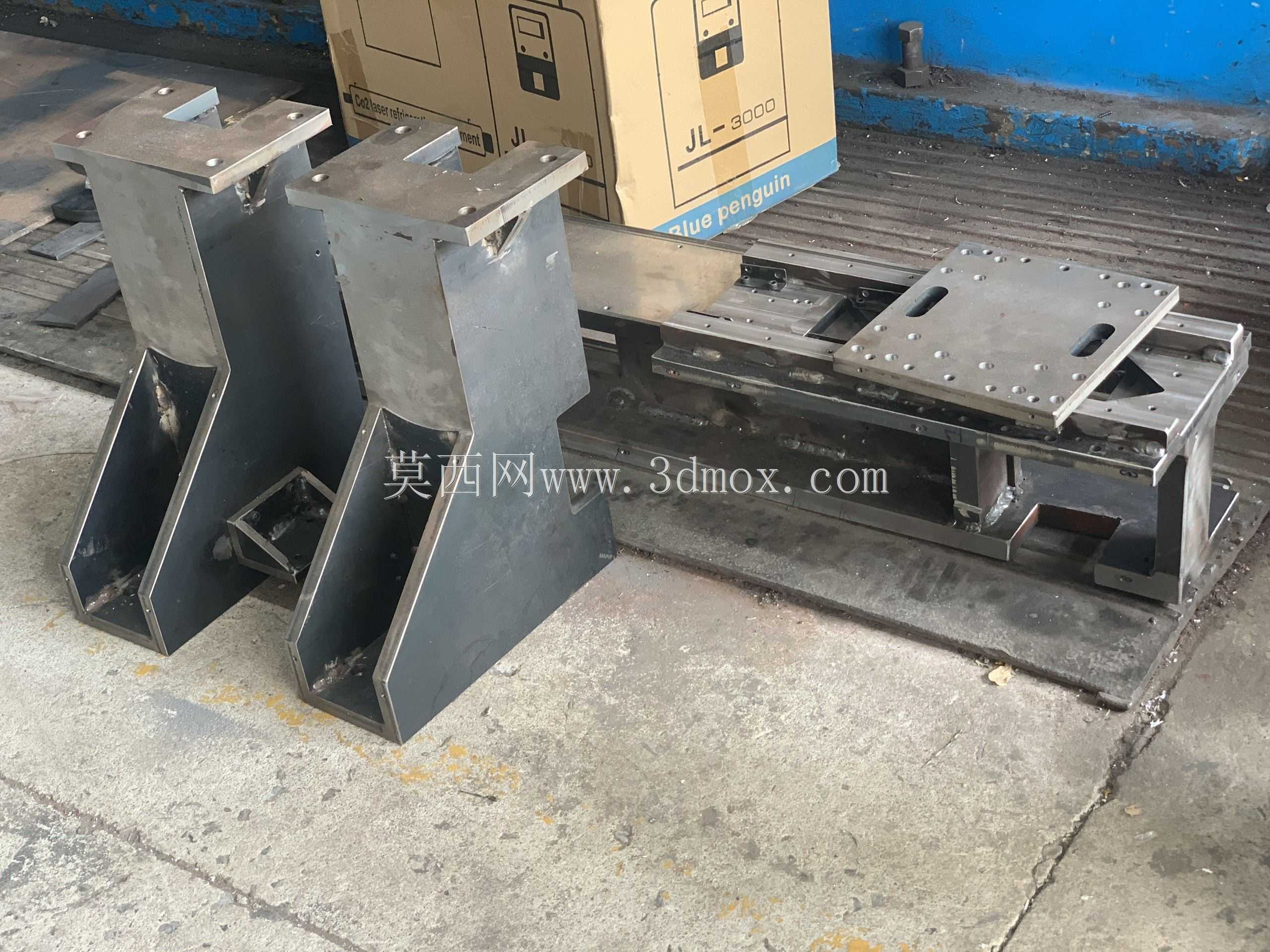

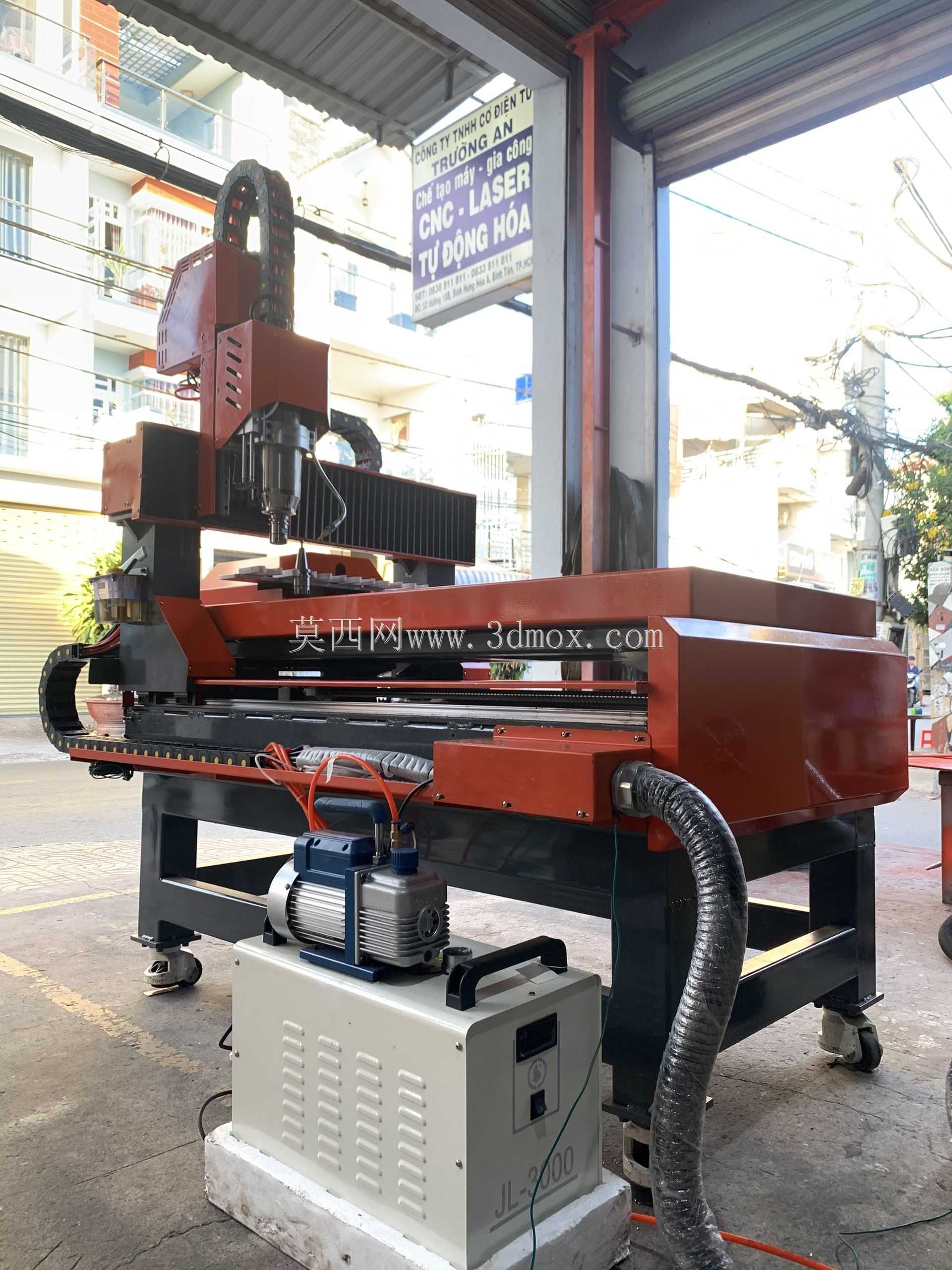

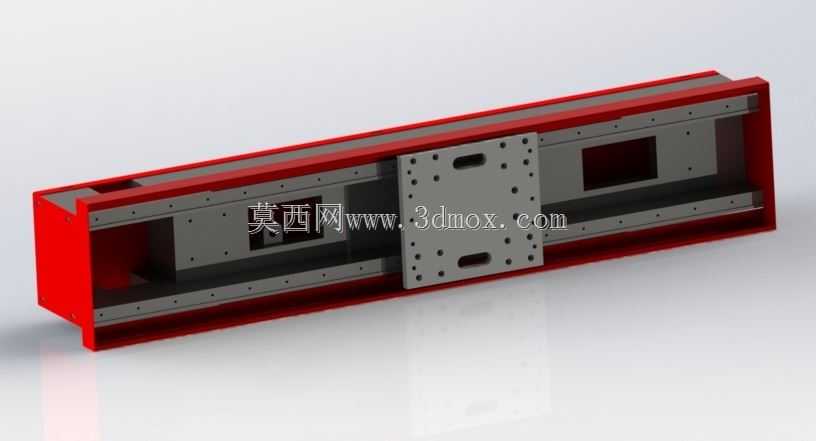

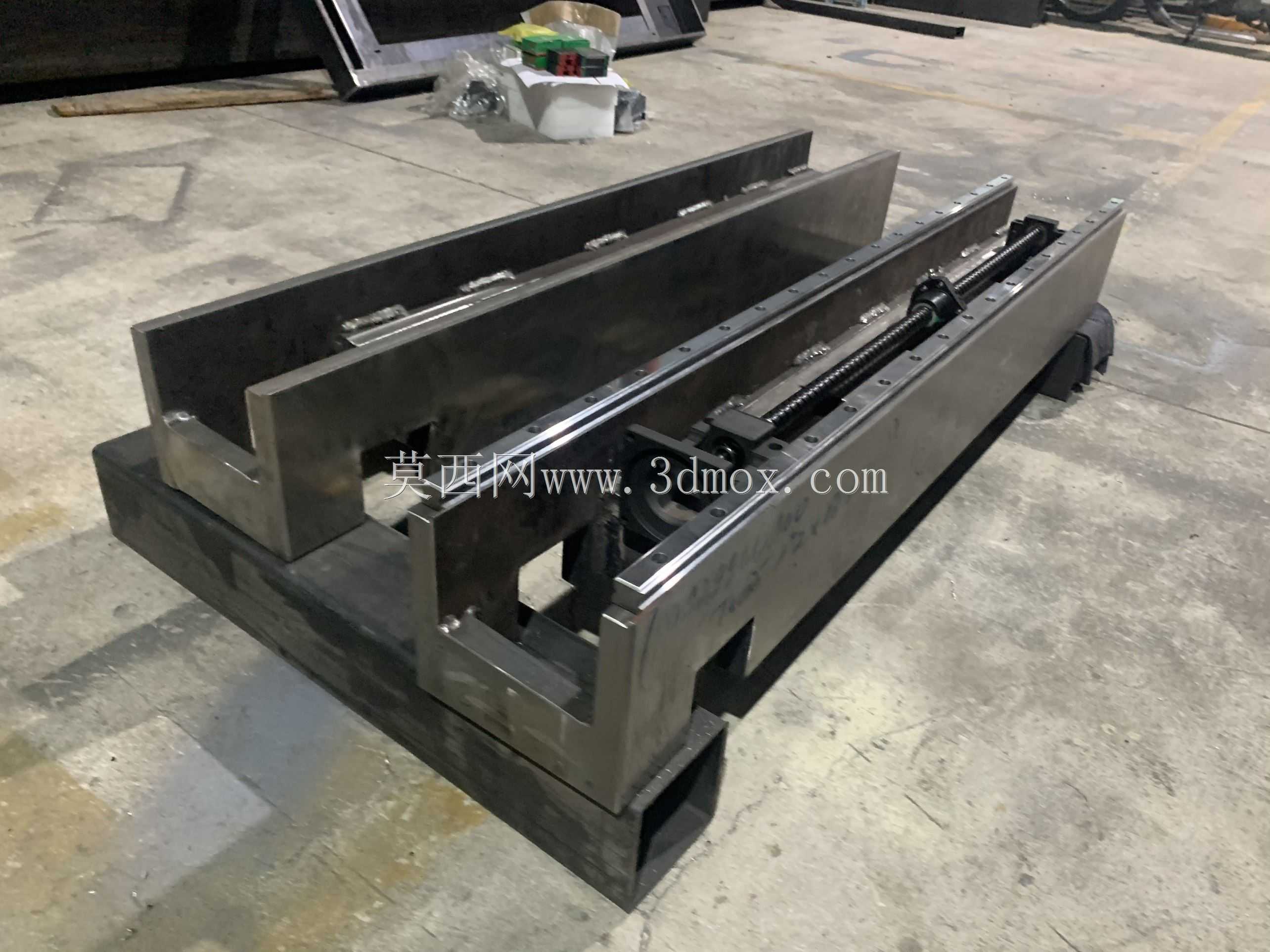

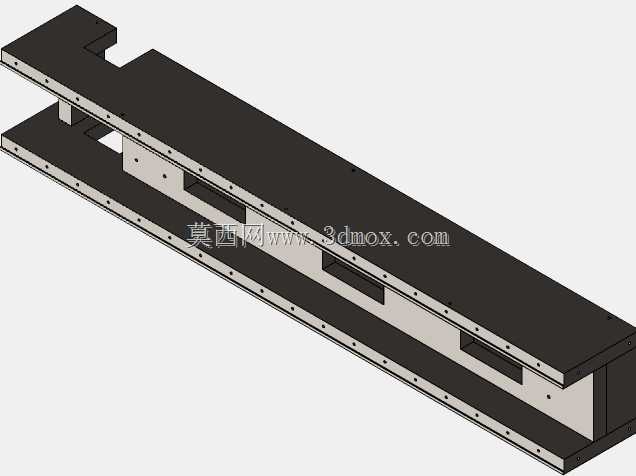

这款设备的结构设计围绕中小型加工场景的落地需求展开，龙门移动的结构形式将加工行程控制在适配常见板材幅面的范围，床身采用型钢焊接后去应力处理的框架结构，底部配置可调脚轮与支撑脚，既方便车间内短距离移位，也能在安装时调平保证加工基准的稳定性。横梁部分采用箱型截面设计，兼顾移动时的刚性与轻量化需求，Z轴滑枕装配有防尘折布，可阻挡加工过程中产生的切屑、粉尘进入导轨丝杠副，延长传动部件的维护周期。工作台采用硬质氧化处理的铝合金台面，预留T型槽用于装夹工装与工件，台面下方设置集屑槽结构，方便加工后清理废屑。从实际应用场景来看，这类设备可覆盖广告标识制作、小型工艺品雕刻、非金属板材切割、软金属铣削等多种加工需求，在广告加工门店、小型五金加工坊、教学实训场地都有广泛的适配性。设计过程中充分考虑了安装边界的限制，整机占地面积控制在普通车间工位可容纳的范围，不需要额外做特殊地基处理，接电接气后即可完成调试投入使用。传动部分采用精密丝杠搭配线性导轨的组合，X轴双驱的结构保证龙门移动时的同步性，避免高速移动时出现偏载卡顿的问题。主轴采用3kw功率的水冷主轴，可适配不同直径的刀具，满足不同材质加工时的转速与扭矩需求，主轴安装座预留了刀具冷却管路的安装位，可根据加工材质选配喷雾或者水冷冷却系统。设备的走线全部采用拖链内置布置，避免移动过程中线缆磨损拉扯，电气柜集成在床身侧部，既节省安装空间，也方便日常检修时操作。整机的安全防护设计上，运动部件的外露部分都设置了警示标识，操作位预留了急停按钮的安装位置，符合通用机械设备的安全规范。在结构细节处理上，各钣金护板都做了折弯加强处理，避免长期使用出现变形异响，床身底部预留了排屑口，可搭配小型集尘设备使用，改善加工区域的作业环境。
