80mm见方20mm厚CPU散热冷却风扇结构

这款轴流冷却风扇的核心应用场景覆盖桌面级计算机处理器散热、小型嵌入式工控主板芯片散热、紧凑型ITX机箱内部风道构建，也可适配低功耗边缘计算网关、迷你主机这类内部空间局促的电子设备，作为主动散热的核心部件承担热交换的关键作用。从实际使用需求出发，这类小尺寸轴流风扇需要在有限的安装空间内，兼顾通风量、运行噪音与结构可靠性，毕竟在紧凑电子设备内部，每毫米的安装余量都需要精准匹配，一旦尺寸偏差就会出现装配干涉，或是散热风道错位导致热堆积的问题。

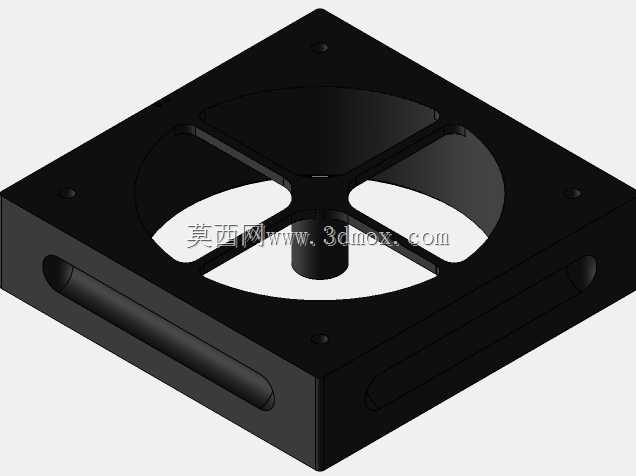

设计过程中首先锁定了80*80*20mm的外形边界，这是桌面PC散热领域沿用多年的标准安装规格，四个角的安装孔位完全匹配通用CPU散热支架、机箱风扇位的孔距标准，不需要额外做转接件就能直接替换同规格的市售产品，降低选型适配的成本。外框采用一体式方形结构，侧边预留的走线槽可以将供电引线规整收纳在框体侧面，避免引线突出框体影响安装贴合度，框体四个角的固定位做了局部加厚处理，避免螺丝锁附时出现框体开裂的问题，同时框体内壁做了顺滑的导流弧面，减少气流进出时的风阻损耗，避免气流在框体内部形成紊流产生额外的风噪。

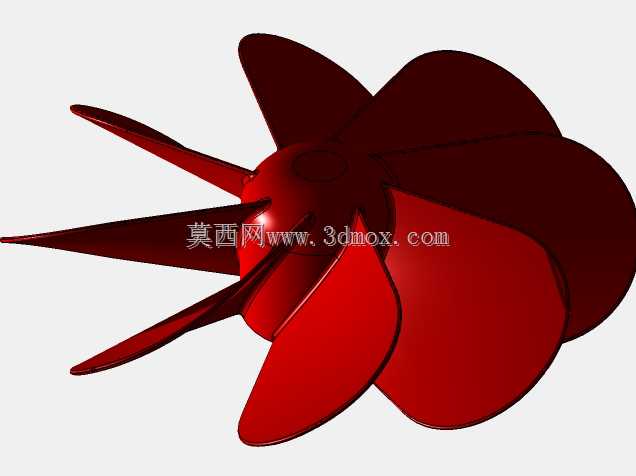

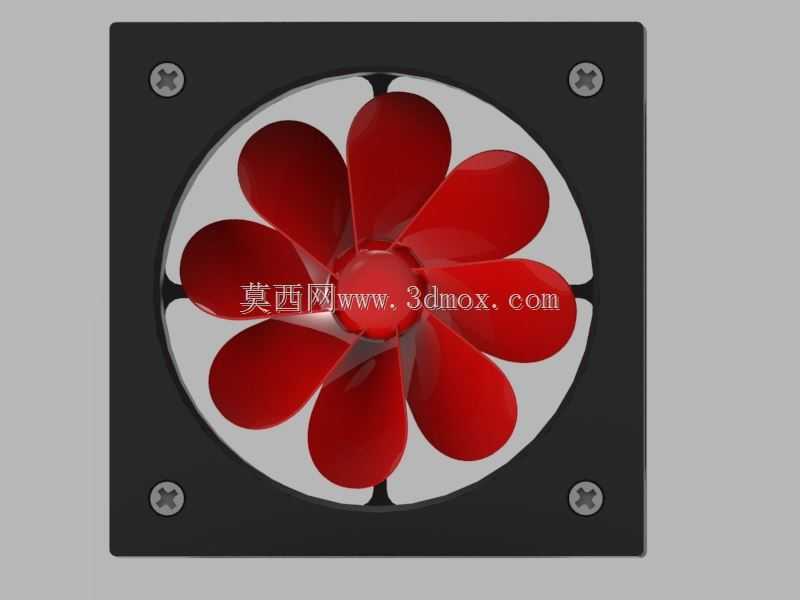

扇叶采用七叶后掠式设计，相比常见的五叶结构，在相同转速下可以输出更平缓的连续气流，不会出现明显的气流脉冲感，运行时的噪音表现更优，扇叶的曲面弧度经过反复调整，在保证静压足够穿透CPU散热鳍片间隙的前提下，尽可能降低扇叶切割空气产生的高频噪音。扇叶与中心轮毂的连接位置做了圆弧过渡，减少应力集中的问题，长期高速运转也不会出现扇叶根部断裂的故障。整个结构做了等壁厚处理，不管是采用注塑量产还是3D打印打样，都能保证成型后的结构强度均匀，不会出现局部缩水变形的问题。

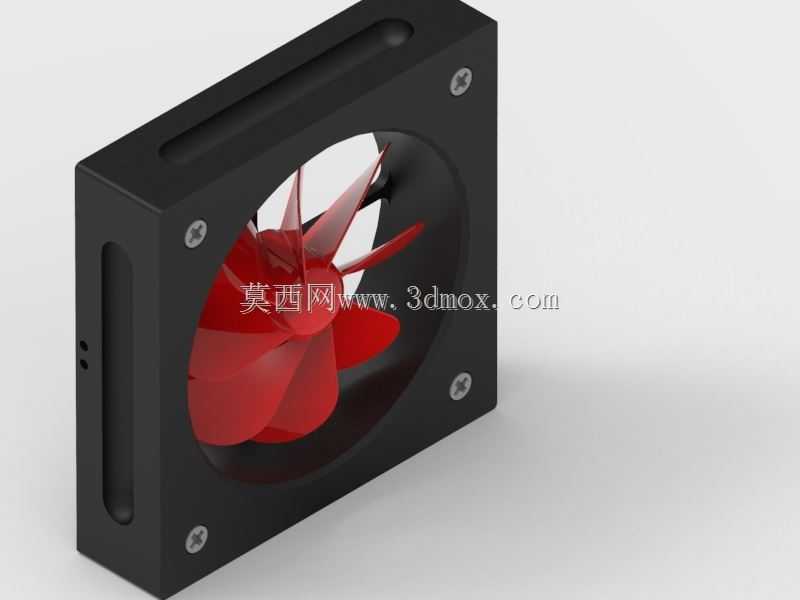

实际选型使用时，这款风扇的安装面完全平整，可以紧贴散热鳍片或者机箱安装位，不需要额外预留避让空间，20mm的厚度刚好适配薄型CPU散热器的安装高度，不会和内存、主板供电散热片产生干涉。扇叶转动时的外沿和框体内壁预留了均匀的间隙，既不会出现扇叶擦框的异响，也不会因为间隙过大导致气流回流损失风压。外框侧面的凹槽结构除了走线之外，也可以作为安装减震胶钉的卡位，搭配胶钉安装可以进一步吸收扇叶运转产生的微振动，避免振动传递到机箱或者散热片上产生共振噪音。
