赛车用Motec电控单元配套安装固定支架

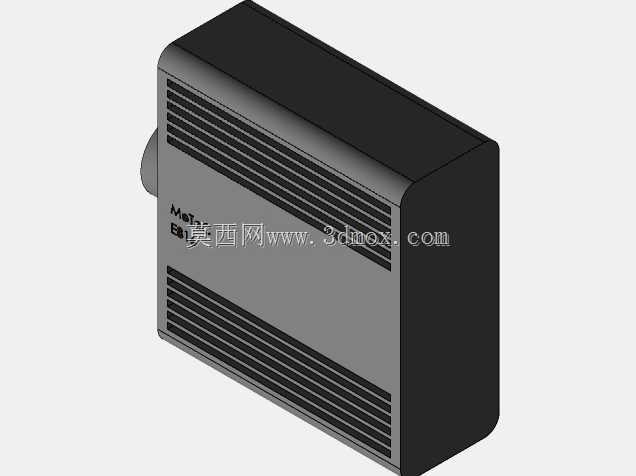

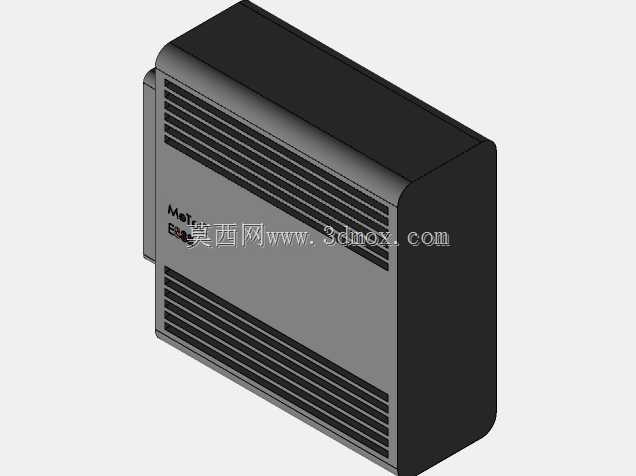

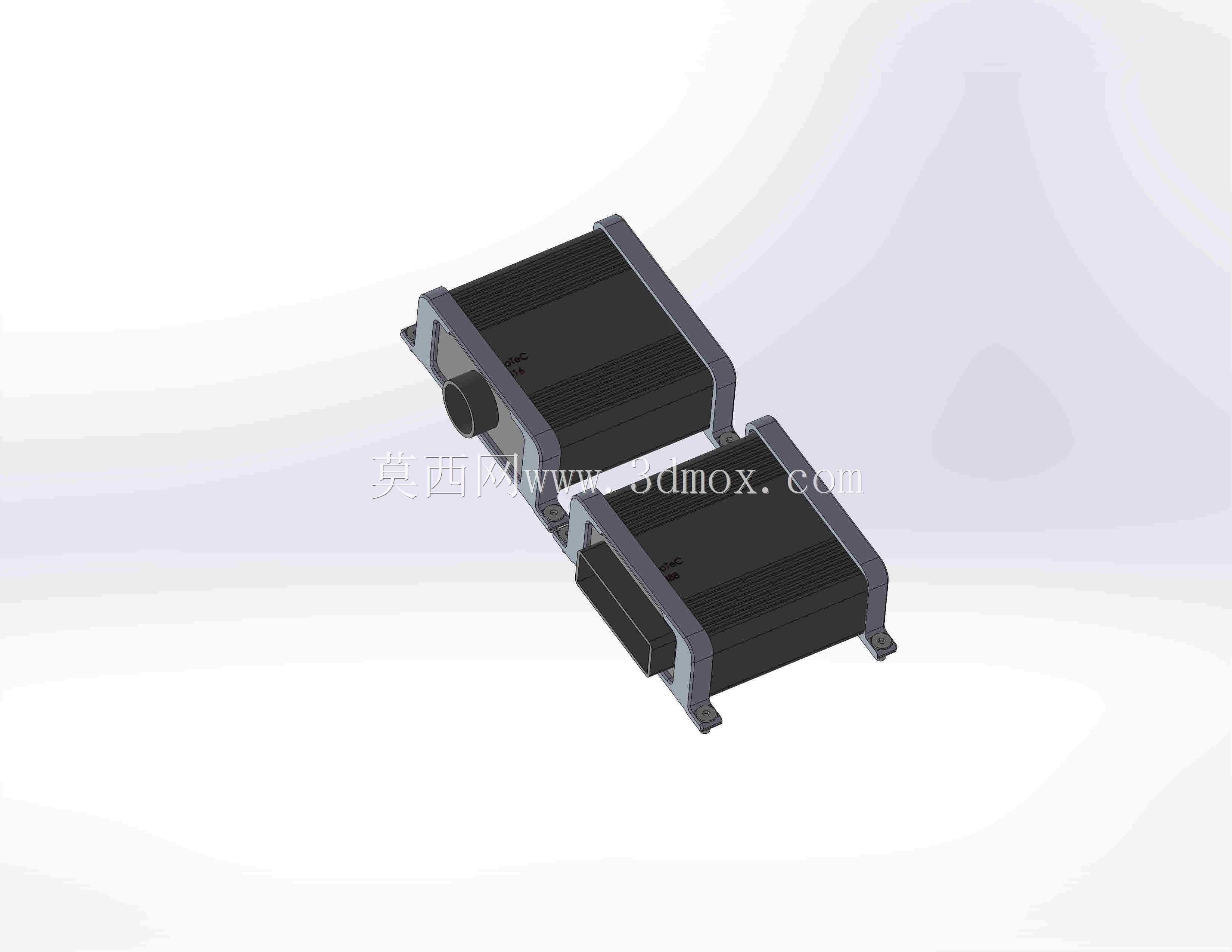

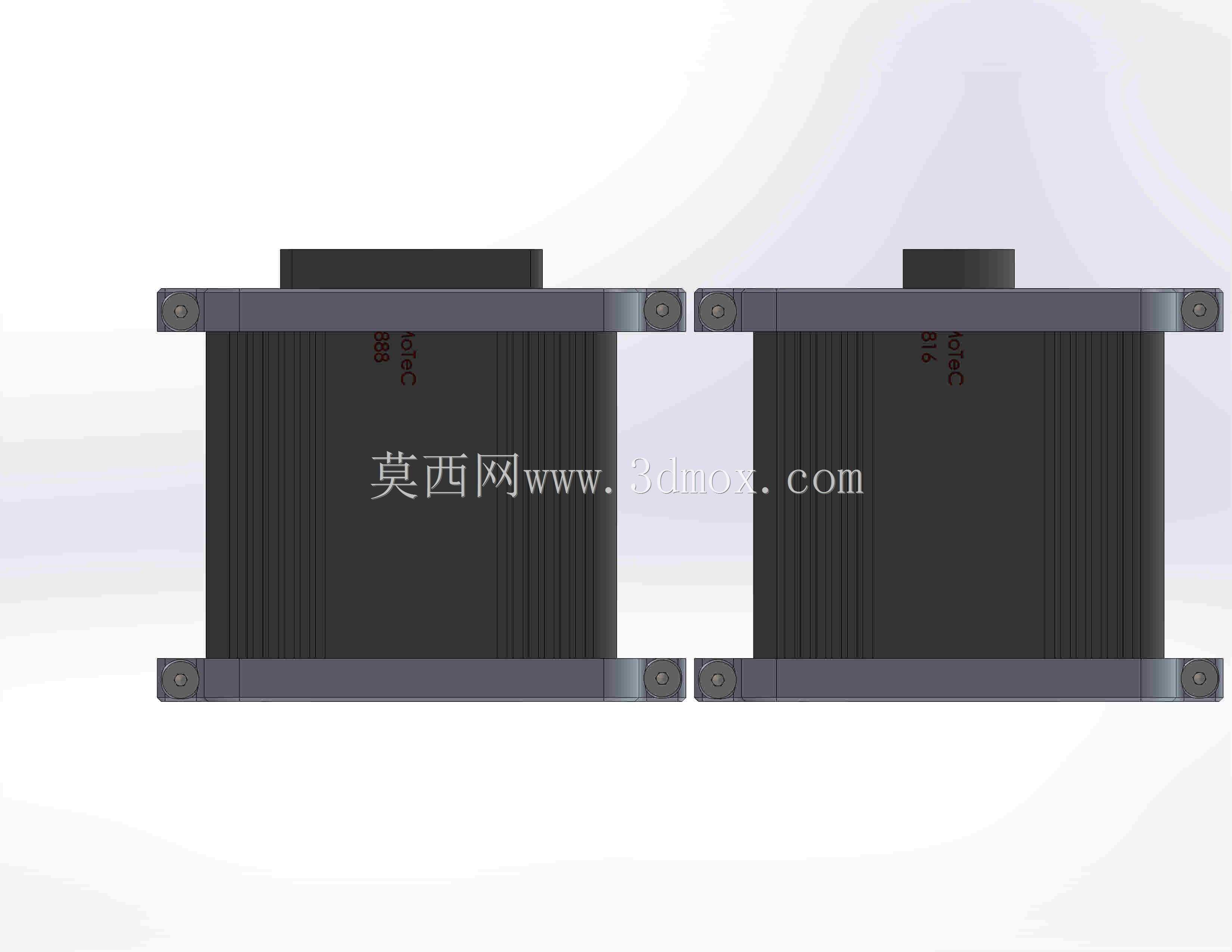

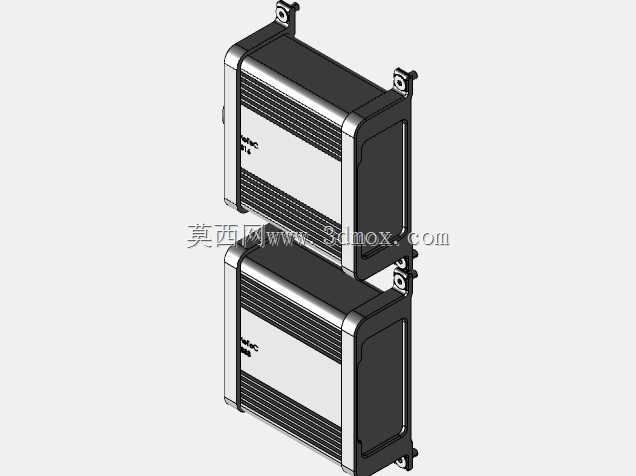

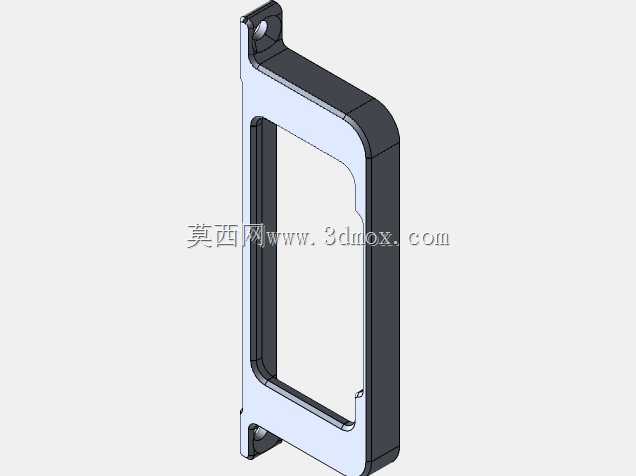

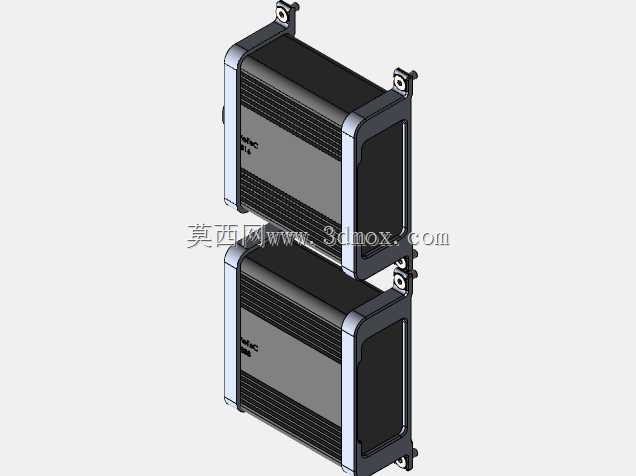

在场地赛车、拉力赛车的电控系统改装与搭建作业中，ECU作为整车动力控制的核心部件，其安装固定的可靠性直接决定了车辆在高强度颠簸、持续振动工况下的电控系统稳定性，这套适配Motec E888与E816两款主流赛用ECU的安装支架，正是针对赛用场景的特殊安装需求设计的专用固定结构。不同于民用车辆电控单元直接集成在车身内饰板内的安装方式，赛用ECU往往需要布置在驾驶舱内靠近防火墙的位置，既要避开排气系统的高温辐射区域，也要预留足够的线束插拔空间，同时还要满足赛事规则中关于车载部件安装强度的相关要求，因此支架的结构设计首先围绕安装边界的适配展开。支架整体采用双侧对称的框架式结构，分别对应两款不同外形尺寸的ECU主体，安装面预留了与ECU壳体底部安装孔位完全匹配的固定孔位，孔位公差控制在合理范围内，既保证安装时螺栓可以顺利穿入，也不会因为间隙过大导致ECU在支架上出现旷量。支架上下两侧设计有外翻的安装边，每条安装边上布置两个贯穿式固定孔，可通过螺栓直接固定在驾驶舱内的预制安装座或者防滚架的附加安装板上，安装边的平面度经过设计校核，固定后不会出现支架翘曲导致ECU壳体受力变形的问题。考虑到赛车行驶过程中持续的高频振动，支架的侧板采用了带竖向加强筋的结构设计，在不额外增加过多重量的前提下提升了支架整体的结构刚度，避免支架与发动机怠速振动频率重合产生共振，防止长期振动导致固定螺栓松脱、ECU内部元件受振损坏。支架与ECU接触的安装面没有设计多余的凸起结构，保证ECU壳体与支架安装面可以完全贴合，安装时可在接触面间加装薄橡胶减震垫，进一步过滤行驶过程中传递到ECU的振动。两款ECU的支架采用连体式设计，整体安装边界紧凑，不会占用过多驾驶舱内的宝贵空间，同时连体结构也减少了单独安装两个支架时的定位工序，安装时只需对准支架整体的四个固定孔位即可完成定位，大幅提升赛车改装时的装配效率。支架的边缘全部做了圆角处理，避免安装作业时尖锐边角割伤维修人员或者损坏线束绝缘层，整体结构没有冗余的设计部分，完全围绕赛用ECU的可靠固定需求展开，既满足了高强度赛事场景下的安装强度要求，也兼顾了赛用部件轻量化、易装配的实际使用需求。
