铃木大排量摩托车径向对置活塞制动卡钳

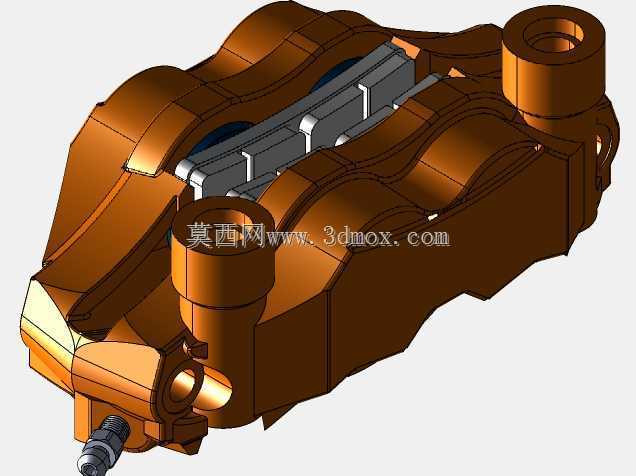

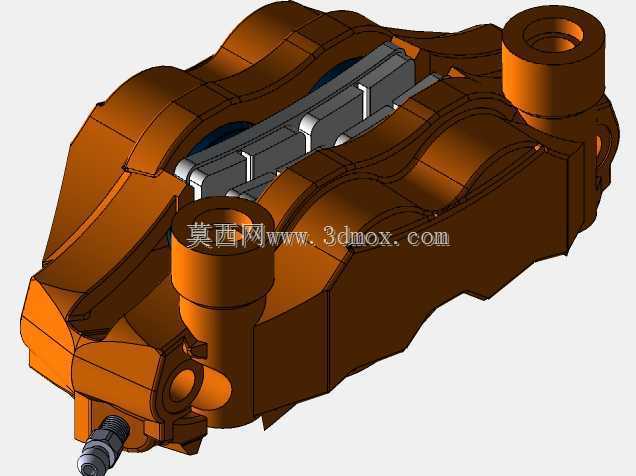

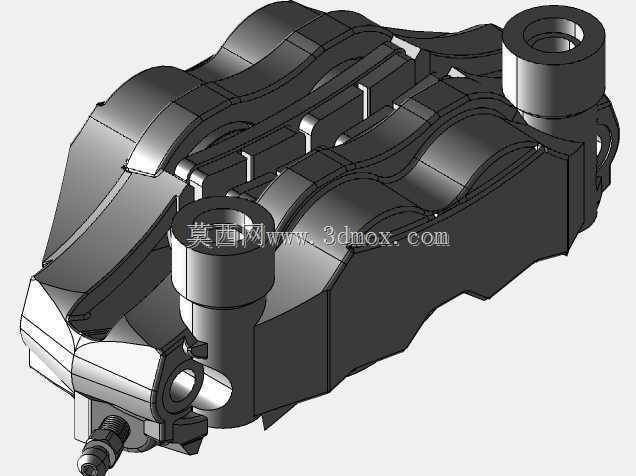

　　这套制动卡钳结构适配铃木Gsxr系列600cc、750cc、1000cc排量的运动型摩托车，属于赛道取向与街道使用兼顾的液压制动执行部件，核心作用是在制动回路建立油压后，通过多组活塞同步推动刹车片夹紧刹车盘，将车辆动能通过摩擦转化为热能，实现车辆减速与驻车锁止。从实际装车场景来看，这类对置多活塞卡钳多用于摩托车前制动系统，相比传统浮动单活塞卡钳，它的活塞沿刹车盘径向对称布置，制动时刹车片受力更均匀，不会出现单侧偏磨的问题，在连续重刹的工况下，制动力输出的线性度更好，不会出现活塞回位偏差导致的刹车拖滞、制动力突增突减的问题。

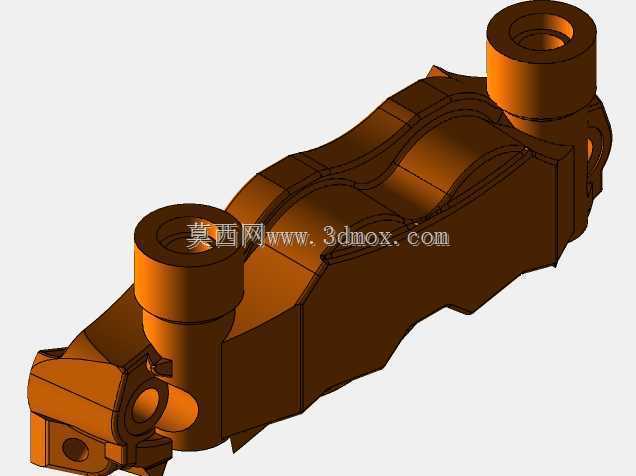

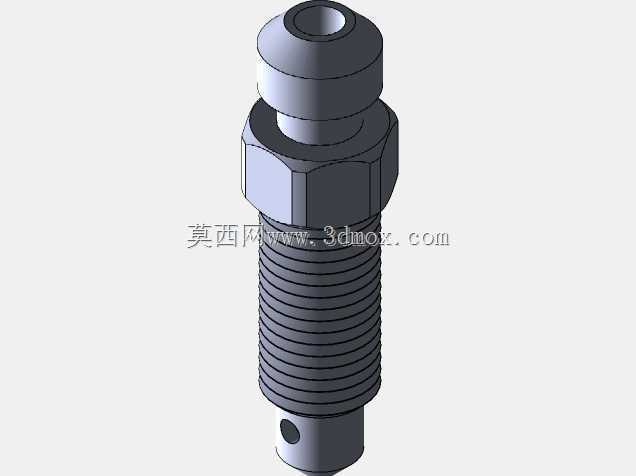

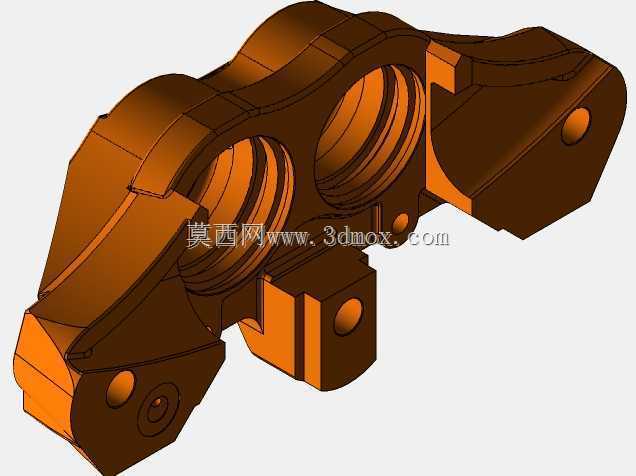

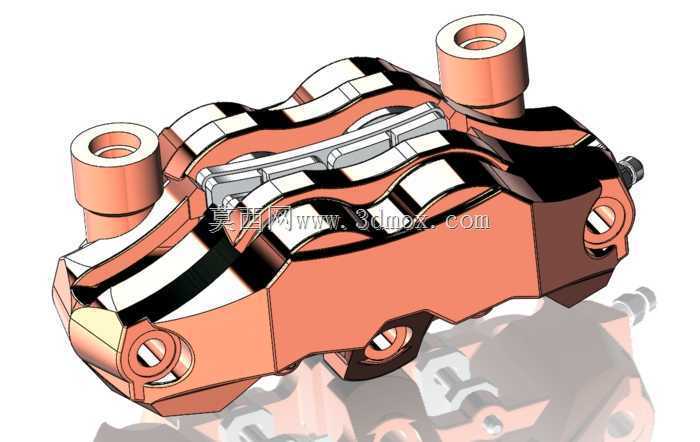

　　从结构设计逻辑来看，卡钳本体采用一体化锻铝坯体加工的思路，整体为中空桥式结构，中间预留刹车片安装与滑动的腔体，两侧对称布置的活塞腔油路相互连通，保证制动时各活塞受到的油压完全一致，避免不同活塞推力差导致的刹车片偏斜。卡钳上部的两个同轴通孔是主安装定位孔，用于穿过固定螺栓将卡钳刚性连接在前减震器的安装码上，安装孔的同轴度公差控制在0.02mm以内，保证装车后卡钳与刹车盘的端面平行度符合要求，避免刹车片出现偏磨、刹车异响的问题。卡钳侧面的带螺纹接口是制动油管连接位，采用标准公制细牙螺纹，密封面为锥形硬密封结构，能够承受15MPa以上的制动回路压力，不会在高压制动时出现渗漏问题。端部的放气螺钉结构用于制动系统加注制动液时排出回路内的空气，避免空气压缩导致的刹车手感绵软、制动力传递滞后问题。

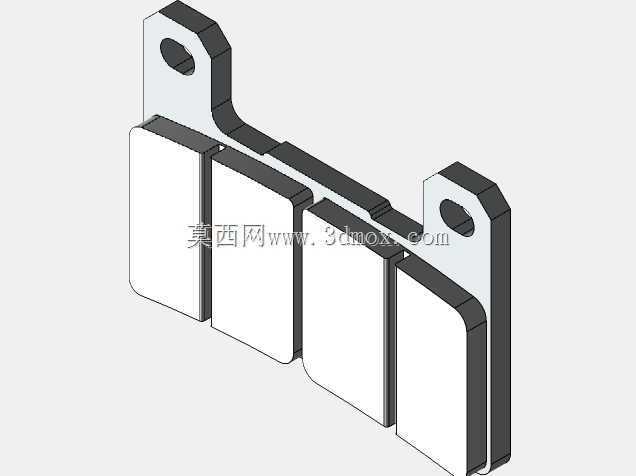

　　从安装边界尺寸来看，这套卡钳适配直径300mm-320mm、厚度5mm的浮动刹车盘，活塞总推力面积匹配17.5mm直径的直推上泵，安装孔距为100mm，属于大排量运动摩托车通用的径向安装规格，不需要额外加工转接码即可直接适配同规格的前减震总成。卡钳本体的散热筋结构沿车辆行驶方向布置，行驶时迎面气流可以顺着筋条流过卡钳表面，带走连续制动产生的热量，避免长时间制动导致的制动液沸腾、刹车片热衰减问题。刹车片的限位结构采用插销式设计，更换刹车片时只需要拔出固定插销即可完成刹车片拆装，不需要完全拆卸卡钳本体，日常维护的便利性更高。

　　在实际使用场景中，这类卡钳能够满足街道骑行时的频繁点刹需求，也能支撑赛道驾驶时的连续重刹工况，活塞表面采用硬质阳极氧化处理，表面硬度达到HV400以上，能够抵御刹车粉尘、路面泥水的腐蚀，长期使用不会出现活塞卡滞、回位不良的问题。卡钳本体的油路内壁做了光滑钝化处理，制动液在回路内流动的阻力更小，刹车手感的响应速度更快，捏下刹车手柄的瞬间制动力就能同步传递到刹车片上，没有多余的虚位。相比普通的铸造卡钳，这套锻铝结构的卡钳本体重量降低了30%左右，能够减少前悬的非簧载质量，提升摩托车转向的灵活性与减震器的贴地性能。

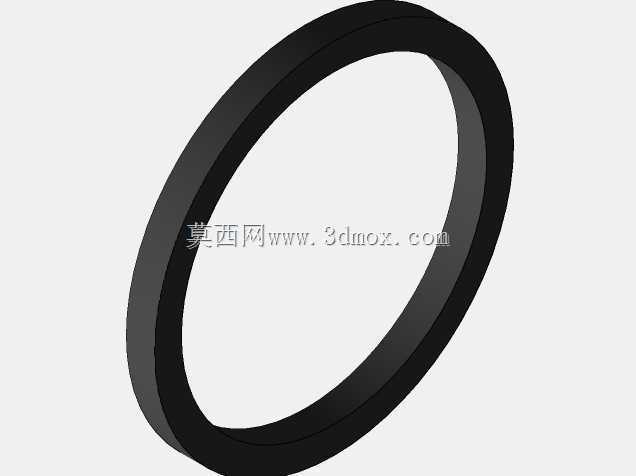

　　建模过程中完全还原了卡钳的所有装配细节，包括活塞的密封槽结构、刹车片的消音片卡槽、安装孔的倒角、油管接口的密封锥面，所有配合尺寸都按照实际装车公差设定，既可以用于摩托车改装的结构匹配验证，也可以作为制动系统教学的三维演示模型，帮助设计人员理解对置多活塞卡钳的工作原理与结构布局。
