奥迪乘用车笔式点火线圈结构设计

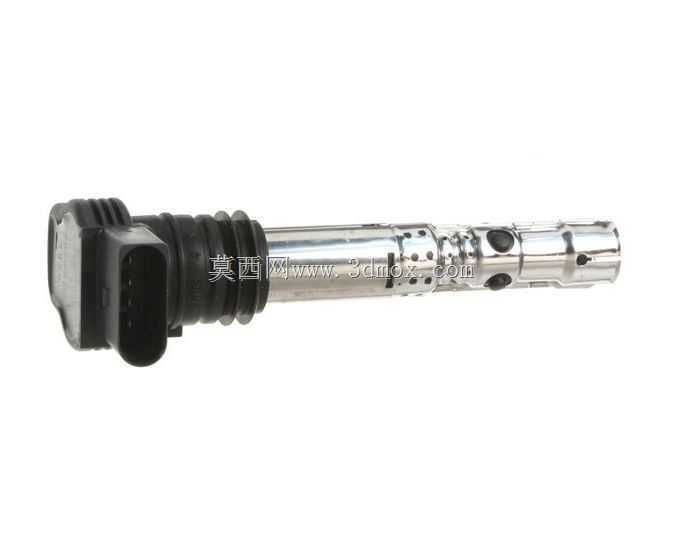

　　这款笔式点火线圈的结构设计完全适配大众奥迪集团纵置EA888、EA837等系列机型的缸盖安装空间，不同于传统分缸线结构的点火组件，它直接将高压输出端插接在火花塞顶部，取消了高压分缸线的传输路径，从根源上降低了高压电传输过程中的能量损耗，同时减少了分缸线老化带来的漏电、缺缸故障概率。在整车点火系统的应用场景中，这类笔式线圈需要承受发动机舱内-40℃到125℃的宽温域工作环境，还要耐受缸盖传递的持续振动、机油蒸汽侵蚀以及高压放电带来的内部温升，因此结构设计时做了多维度的可靠性考量。上部的接插端采用了带定位卡扣的方形壳体结构，内部集成初级绕组、次级绕组、铁芯以及驱动控制模块，壳体选用耐温耐油的增强PBT材料注塑成型，

　　表面做了加强筋结构提升抗振强度，接插端的引脚定义完全匹配整车线束的输出定义，安装时只需对准缸盖的定位槽推入，卡扣卡入缸盖的固定位即可完成机械固定，不需要额外的螺栓紧固，单支线圈的安装耗时不超过10秒，大幅提升了总装线的装配效率，也降低了售后维修的拆装难度。下部的高压输出杆采用长圆柱结构，长度完全匹配缸盖上火花塞安装孔的深度，杆体内部是高压导电弹簧与阻尼电阻，外层是耐高压的硅橡胶绝缘护套，护套外径和火花塞安装孔的内径做了0.3mm的过盈配合，安装后可以完全封堵安装孔，避免机油、水汽进入孔内造成火花塞积碳、高压爬电问题，同时硅橡胶材料的弹性可以吸收发动机工作时的振动，避免线圈和缸盖硬接触出现壳体开裂。

　　设计过程中首先根据目标机型的缸盖安装点云数据确定了整体的外形边界，上部壳体的最大外轮廓尺寸控制在45mm×45mm×50mm以内，避开了气门室盖、凸轮轴位置传感器、高压油轨等周边部件的安装空间，保证安装后和周边部件的最小间隙大于3mm，满足整车装配的间隙要求；下部导杆的直径设计为12mm，长度为110mm，刚好可以伸入到火花塞孔底部和火花塞顶端电极可靠接触，导杆的根部做了锥形过渡结构，避免安装时和缸盖孔口发生磕碰。功能层面，这款线圈可以将车载12V的低压电通过绕组互感升压至30kV以上的高压电，根据ECU输出的点火信号精准控制放电时刻，保证气缸内的混合气在压缩上止点附近可靠点燃，内部集成的驱动模块可以实时反馈点火状态给ECU，

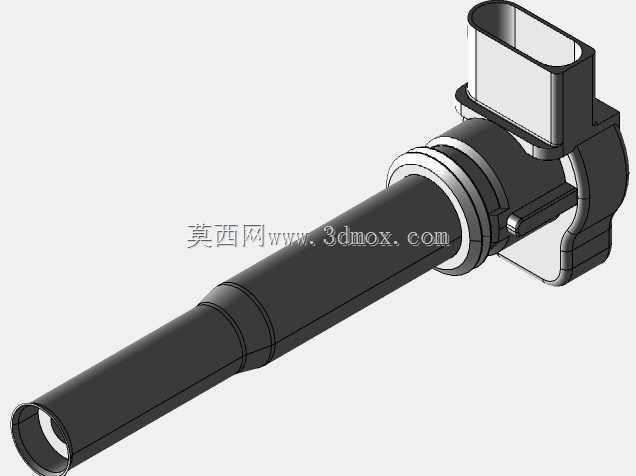

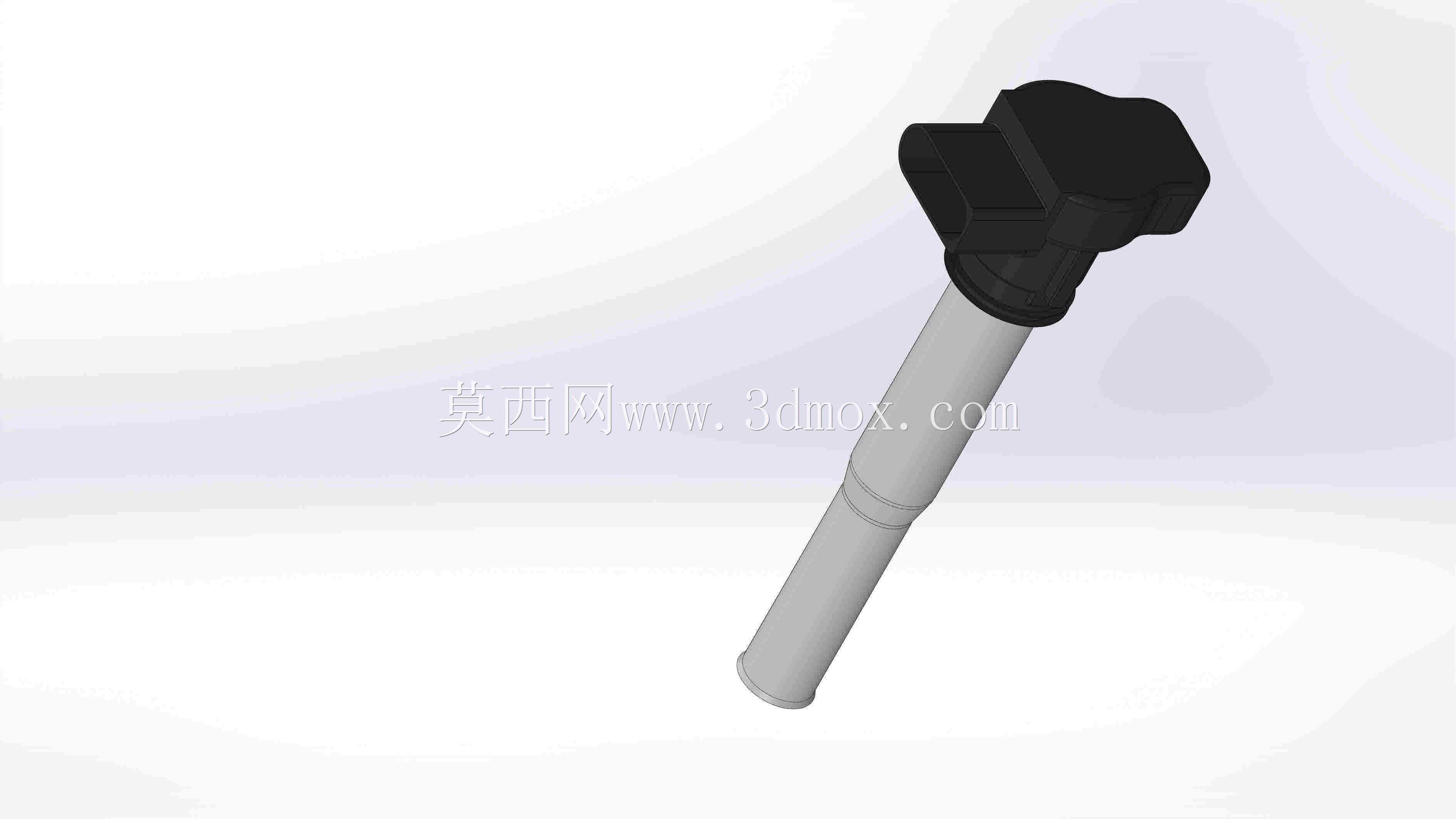

　　便于整车OBD系统监测点火系统的工作状态，出现缺缸、点火能量不足等故障时可以及时报出故障码。在建模过程中，绕组部分做了等效简化处理，将多层绕制的漆包线等效为整体圆柱体，保留了绕组和铁芯的装配间隙、绝缘层的厚度尺寸，铁芯采用叠片式硅钢结构，建模时还原了叠片的堆叠方向以及端部的磁钢片结构，保证电磁仿真的参数准确性；外部壳体的卡扣结构做了细节还原，包括卡扣的倒刺角度、壁厚、弹性变形空间，按照实际注塑件的工艺要求做了1.5°的拔模斜度，所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的壳体开裂。高压输出端的硅橡胶护套部分，还原了多层密封唇的结构，安装后密封唇和火花塞孔壁紧密贴合，实现径向密封，护套内部的导电弹簧采用了变节距设计，既可以保证和火花塞顶端的可靠接触压力，又能在振动工况下有足够的伸缩余量，避免出现接触不良的问题。考虑到售后维修的通用性，这款线圈的安装接口和同系列多款排量的机型完全通用，不需要修改缸盖或者线束结构即可直接替换，结构上没有易损的异形结构，拆装时只需要拔出线圈即可更换火花塞，不需要拆解其他周边部件。在电磁兼容设计上，线圈内部做了金属屏蔽层结构，建模时还原了屏蔽层的接地路径，避免高压放电时产生的电磁辐射干扰车载其他电子设备的正常工作，屏蔽层和壳体的接插端接地引脚可靠连接，保证接地电阻小于0.5Ω。
