ArduinoR3UNO开发板外壳结构设计

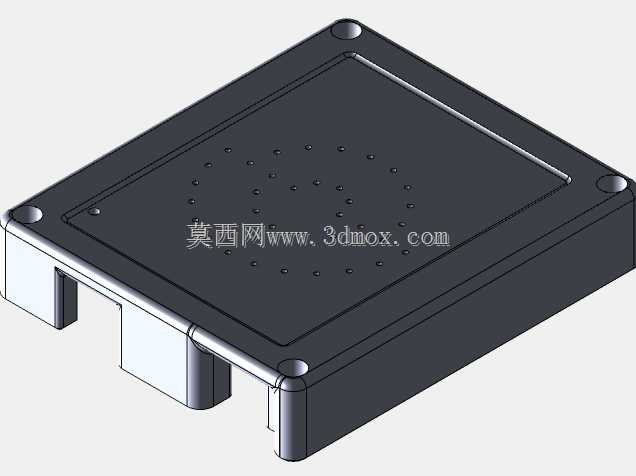

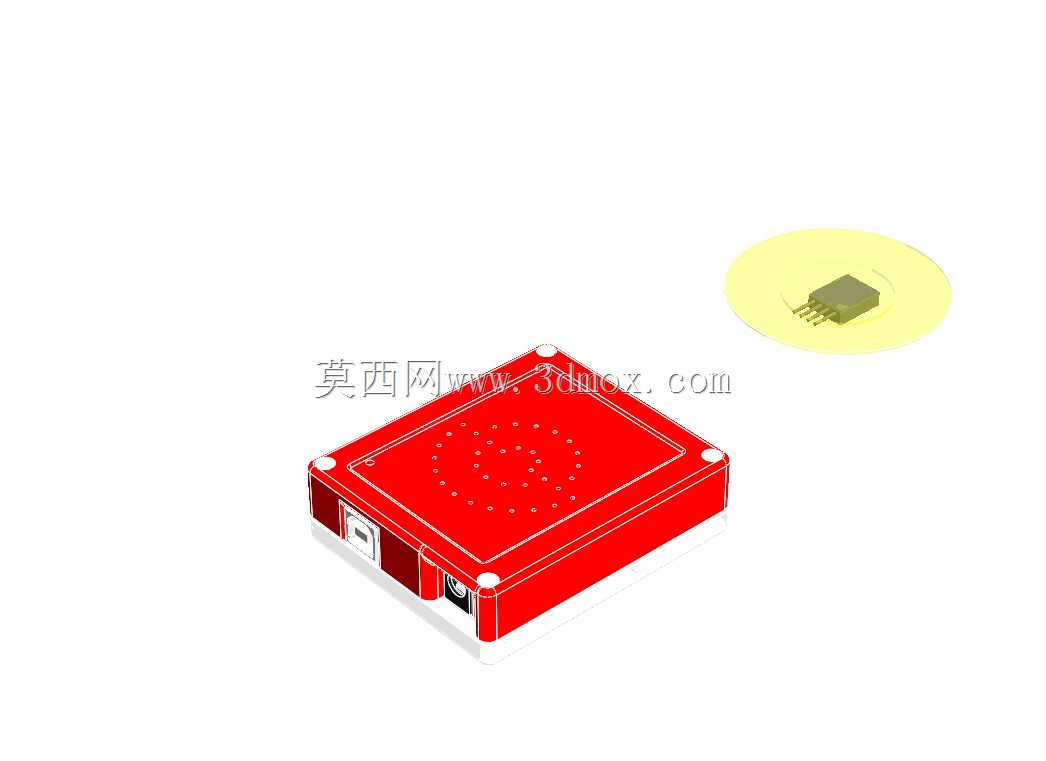

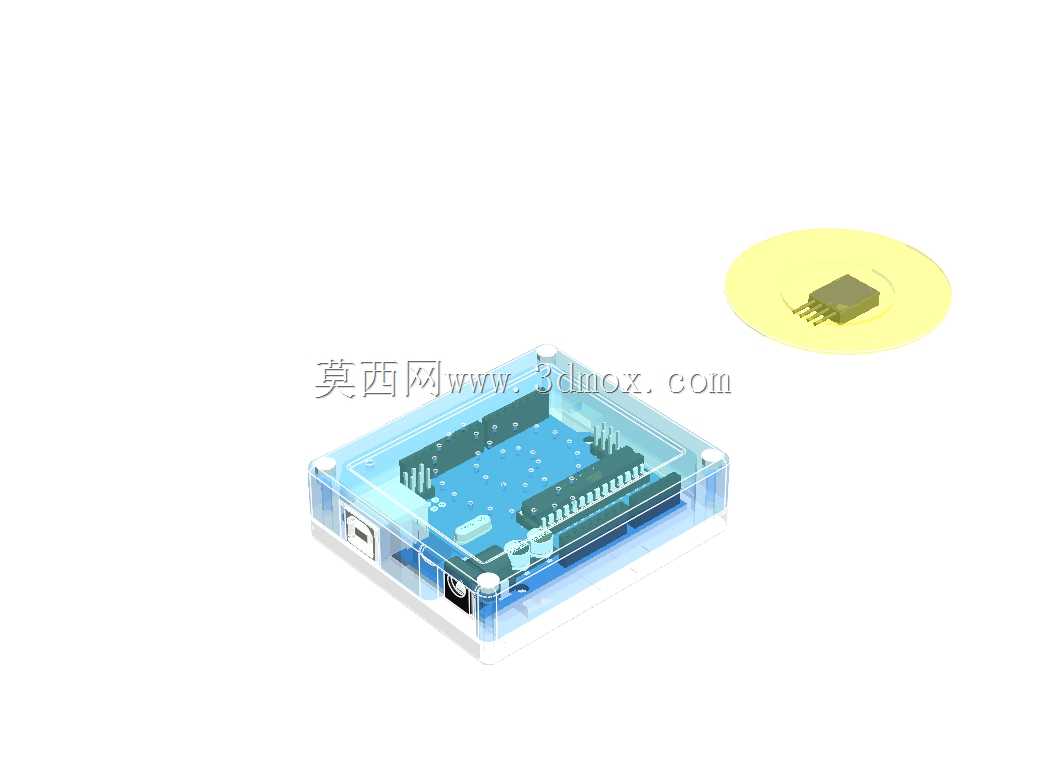

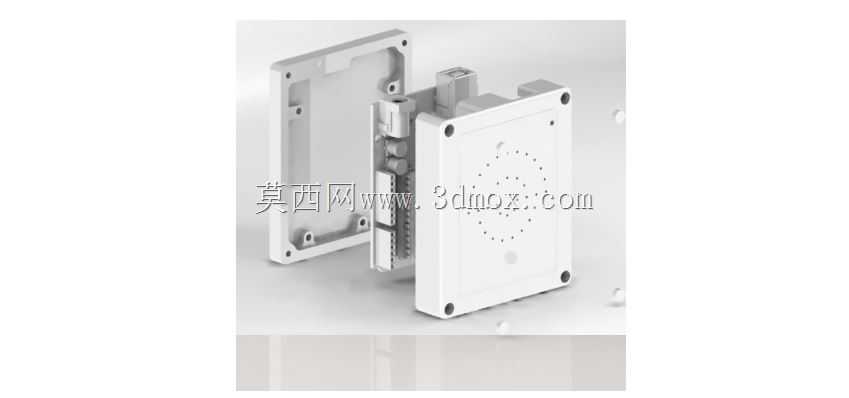

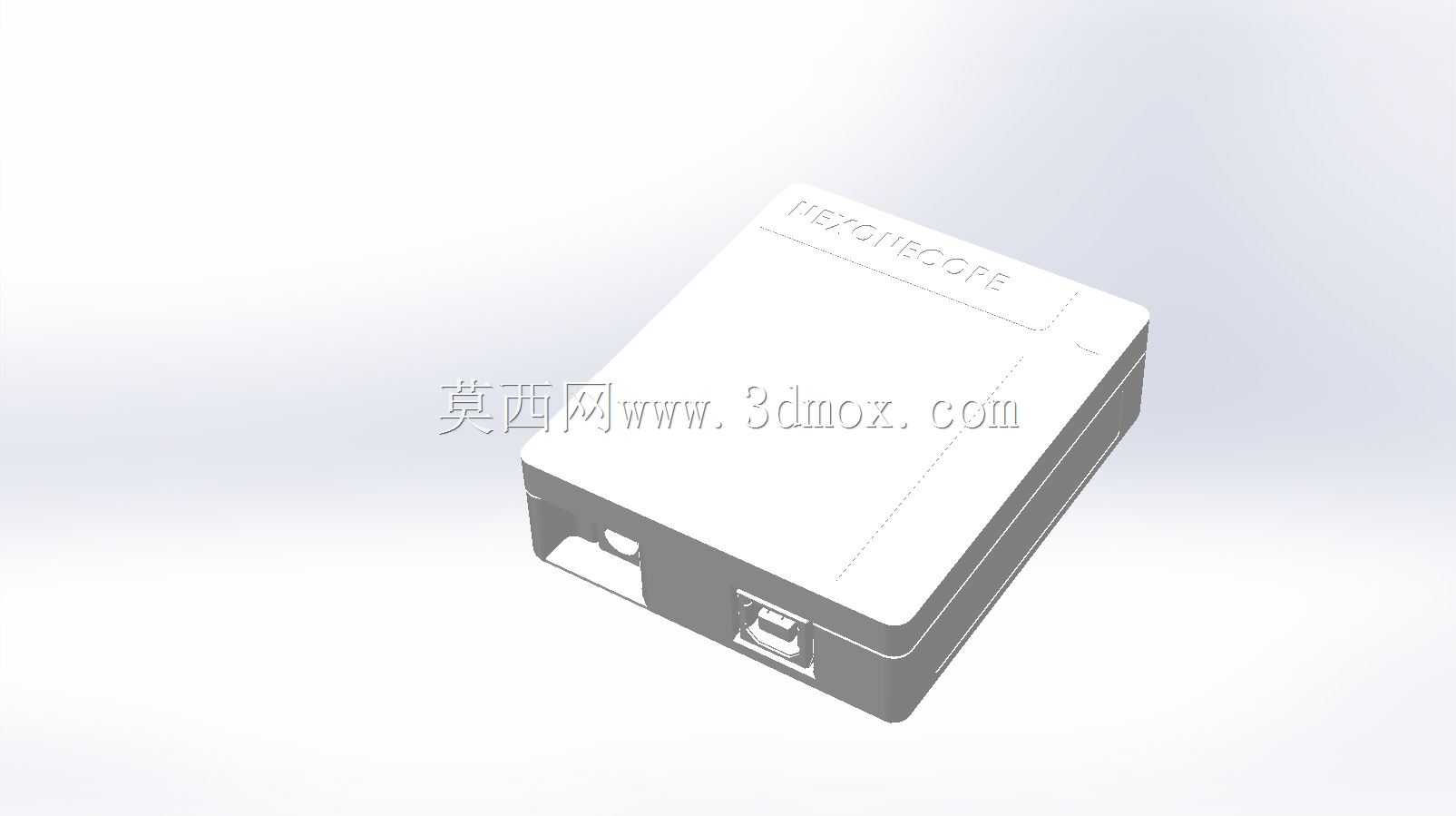

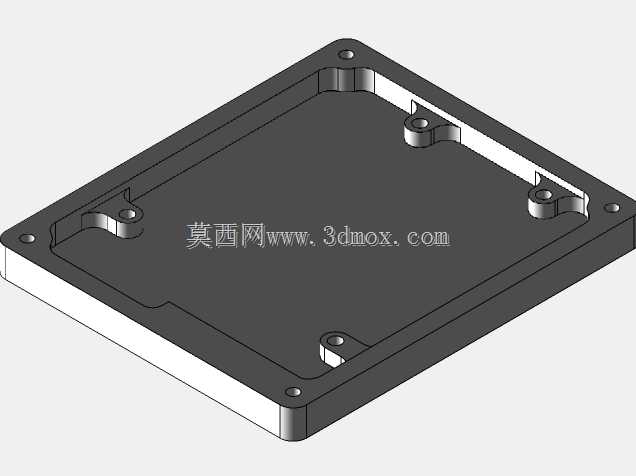

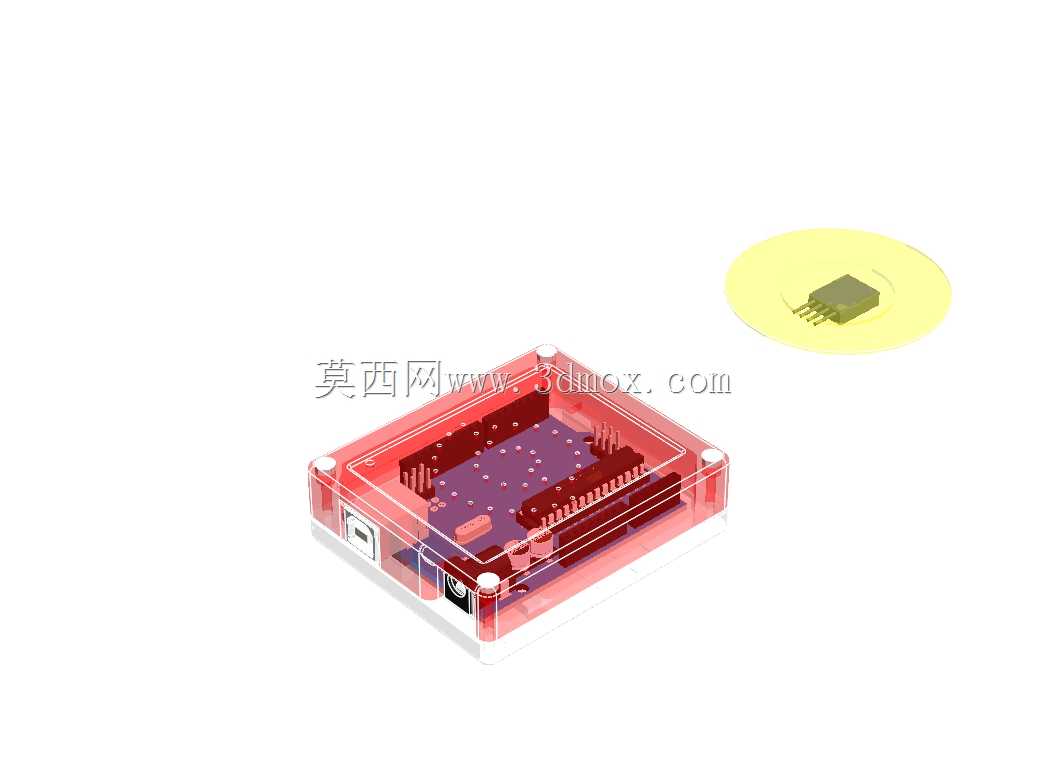

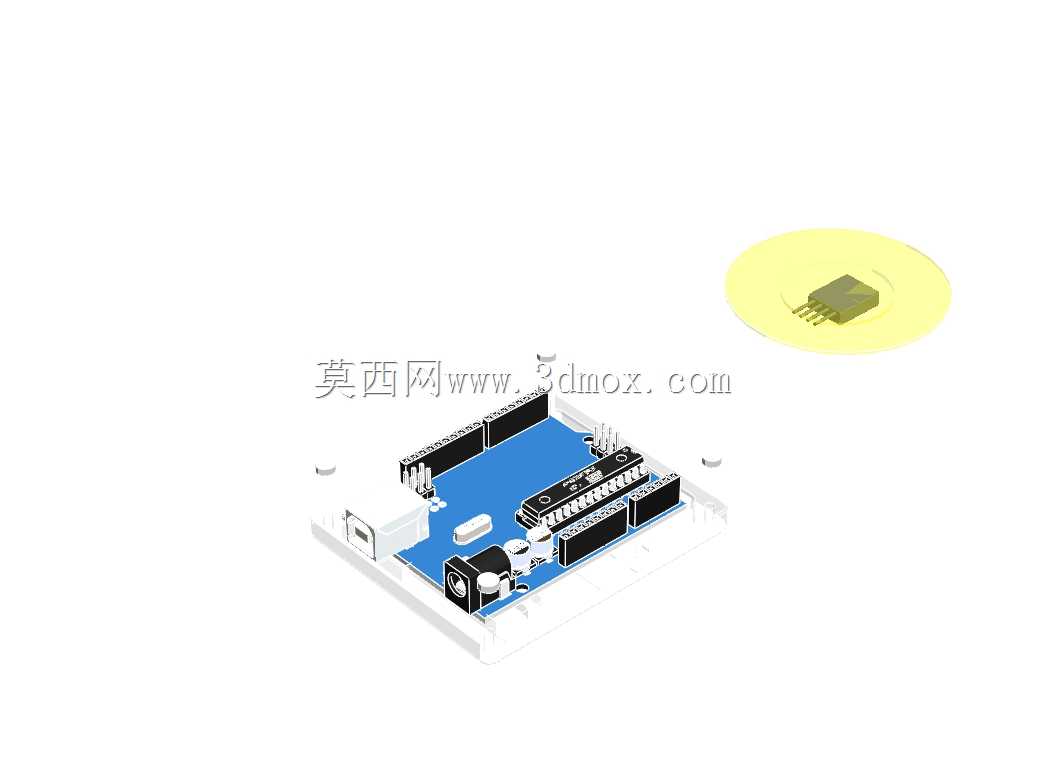

这款Arduino R3 UNO配套壳体，主要面向嵌入式开发、教学实验、小型智能设备原型搭建场景使用，日常在创客空间、电子实验室、高校电子信息类实训工位上十分常见，能够给核心开发板提供可靠的物理防护，避免实验过程中引脚误碰短路、桌面金属碎屑掉落在板卡上造成元件损坏，同时也能减少外接接线拉扯时对板载排针的直接作用力，提升原型设备的整体结构稳定性。从结构设计思路来看，壳体采用上下扣合的分体式结构，上下壳的定位依靠壳体边缘的止口配合实现，不需要额外设计复杂的定位柱结构，既简化了模具加工的难度，也能保证合模后整体的对齐精度，不会出现上下壳错位遮挡接口的问题。壳体上对应开发板的USB接口、直流电源接口、排针引脚位置都做了精准的避让开孔，所有开孔的边缘都做了0.2mm的倒角处理，既可以去除注塑成型后的毛边，也能避免插拔接线时开孔边缘刮伤线材外皮。壳体四角预留了对应开发板安装孔位的固定柱，固定柱内孔直径匹配M2自攻螺丝规格，柱高经过测算刚好能让开发板固定后与壳体内底面留出1.2mm的间隙，这个间隙可以容纳板卡背面的贴片元件，避免元件与壳体硬接触造成引脚虚焊，同时也能给板卡留出一定的空气流通空间，帮助板载稳压芯片工作时散热。安装边界方面，壳体整体外形尺寸完全贴合标准Arduino R3 UNO板卡的外轮廓，合模后整体厚度控制在18mm以内，不会额外占用过多的安装空间，壳体背面还设计了四个直径3mm的沉头安装孔，可以直接将整个壳体固定在设备机架、亚克力实验台架或者3D打印的设备框架上，适配各类原型设备的集成安装需求。壳体表面没有做多余的装饰结构，仅在对应板载指示灯的位置做了半透光的薄壁区域，不需要额外开孔就能直接观察板上电源、引脚状态的指示灯亮灭状态，兼顾了防护性和使用便利性。在实际使用中，这款壳体可以适配绝大多数标准版型的UNO兼容开发板，不需要对板卡做任何改装就能直接装入，扣合后整体结构紧实，日常搬运、调试过程中不会出现松脱的情况，对于需要长期固定运行的小型嵌入式项目来说，能够有效提升设备的耐用度，减少日常维护中因为物理损坏造成的板卡更换成本。
