迷你ITX主板三热管CPU冷却散热器

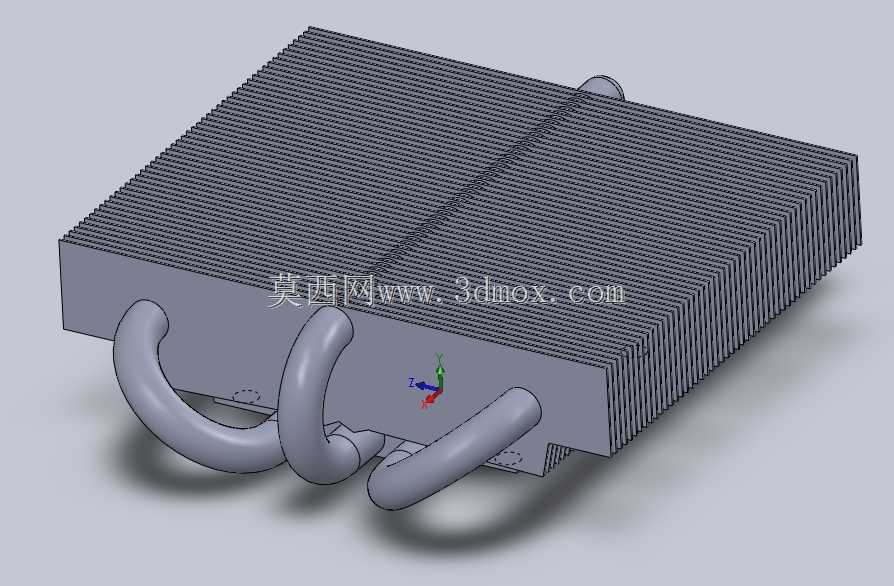

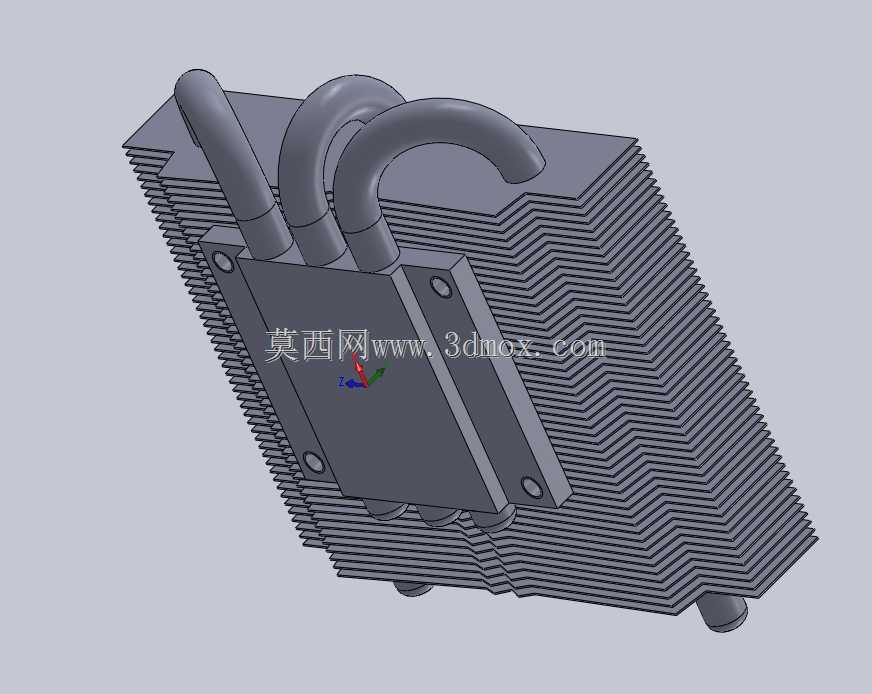

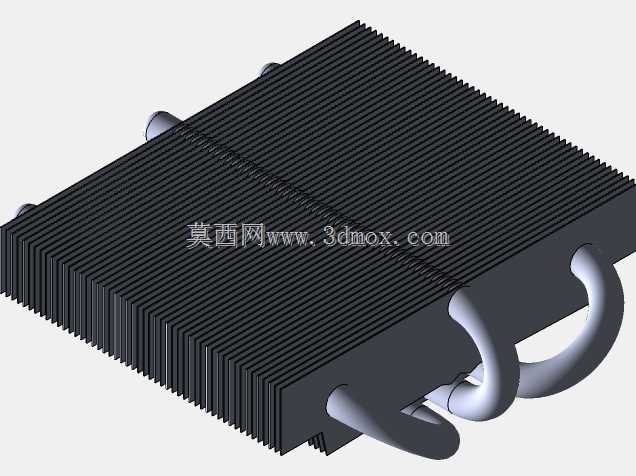

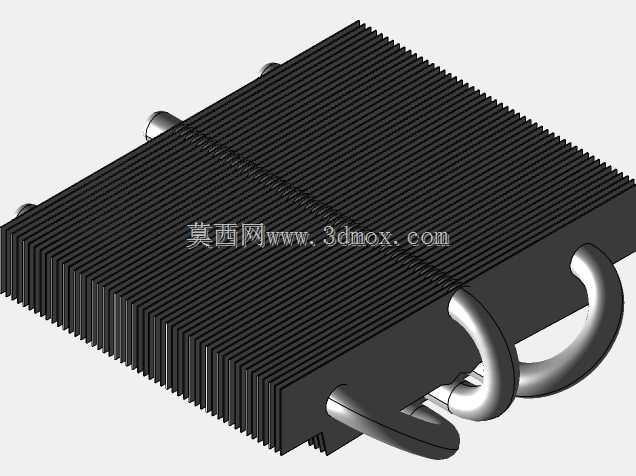

这款三热管CPU冷却装置，主要适配Mini-ITX规格的紧凑型主板，多用于小体积台式主机、一体机、嵌入式工业计算终端这类内部安装空间局促的场景，解决高集成度计算平台的核心散热痛点。从结构设计来看，主体采用穿片式铝制鳍片组，鳍片排布密度经过热仿真校核，既保证足够的换热面积，又不会因为鳍片过密导致风阻过大，适配低转速静音风扇的风压特性。三根U型热管采用错位排布方式，直接与CPU核心接触的底座采用铣平工艺处理，降低接触热阻，热管弯折处的曲率半径经过优化，避免管内毛细结构受损导致导热效率衰减，热管与鳍片之间采用胀管工艺结合，保证接触紧密无松动，长期高低温循环下也不会出现接触间隙。安装边界方面，整体鳍片组的长宽尺寸完全控制在ITX主板的CPU安装位周边元件避让范围内，不会干涉内存条、M.2固态硬盘、主板供电散热片的安装，底部扣具支持Intel与AMD双平台的主流mini-ITX主板孔位，安装时不需要额外拆除主板周边的其他组件，适配机箱的CPU散热限高区间覆盖多数薄型ITX机箱的安装要求。实际使用过程中，核心热量通过底座传导至三根热管，热管内的工质相变将热量快速传递到整片鳍片组，依靠自然对流或者搭配薄型风扇强制风冷，就能将CPU满载运行时的核心温度控制在合理区间，相比下压式原装散热器，在相同噪音水平下散热效率提升明显，同时多热管的冗余设计也能应对中端处理器的短时功耗峰值。设计过程中重点考虑了紧凑型平台的安装兼容性，热管的伸出方向避开了主板IO接口与PCIe扩展位，鳍片边缘做了钝化处理，避免安装时划伤操作人员或者周边线材，整体重量控制在合理范围，长期使用不会对主板CPU插槽造成额外的结构应力，适配卧式、立式等不同安装方向的ITX机箱使用场景。
