钣金结构工业开关电源外壳设计

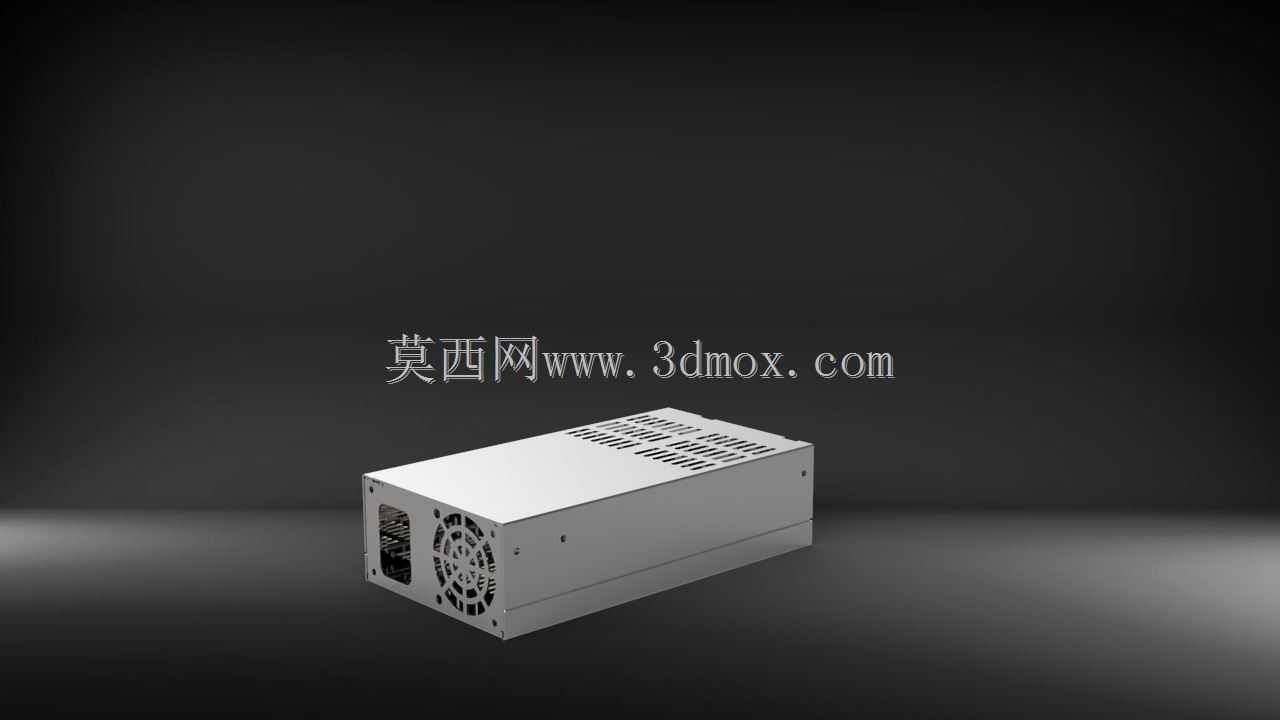

这款钣金结构的电源外壳，主要面向工业控制场景下的AC-DC电源转换单元使用，常见搭配在自动化控制柜、小型工控设备内置供电、通讯基站近端供电模块等场景，承担内部功率元件、整流电路、滤波模块的承载与防护作用。设计之初优先考虑了钣金加工的工艺可行性，整体采用一体折弯加侧边铆接的结构形式，减少不必要的焊接工序，降低批量加工时的形变概率，外壳主体选用常规冷轧钢板，表面做喷塑哑光处理，兼顾防锈能力与工业场景下的耐刮擦需求。

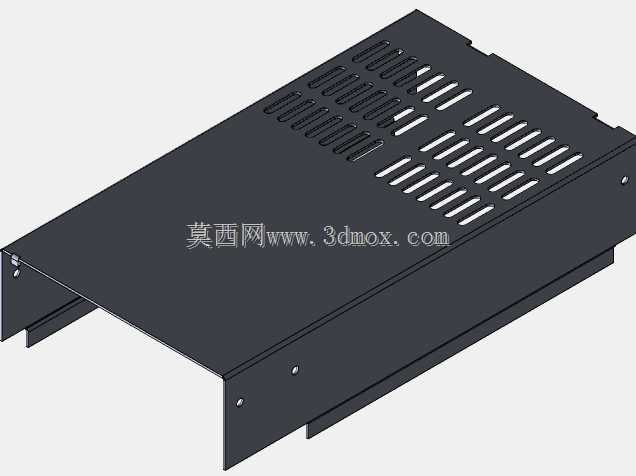

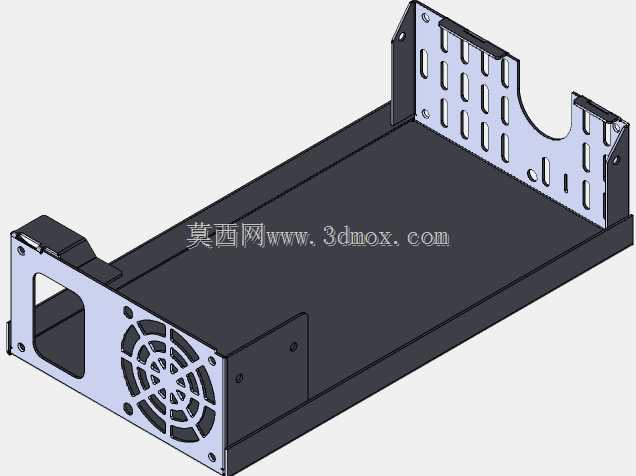

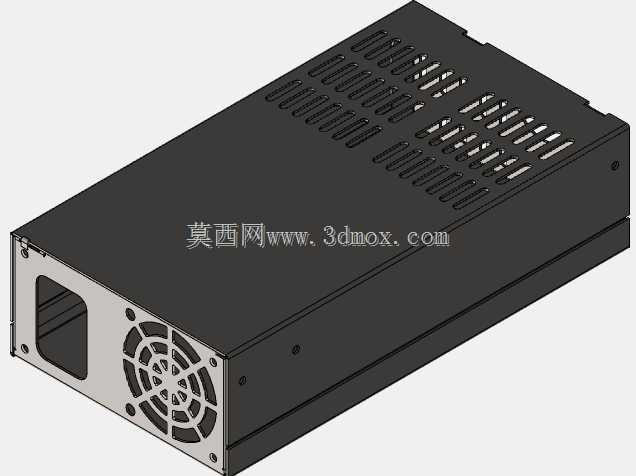

从结构布局来看，壳体一端预留了轴流风扇的安装位，匹配常规80mm规格的散热风扇，安装孔位采用翻边攻丝设计，无需额外压铆螺母，装配时直接用螺丝固定即可，风扇外侧的格栅采用密集长条冲孔加圆形通风孔组合的形式，既保证足够的进风面积，又能阻挡较大尺寸的异物进入壳体内部，避免触碰内部带电元件。壳体顶面排布了多组平行的长条散热孔，孔位排布避开内部PCB板的元件安装区域，防止金属碎屑掉落造成短路，同时顺着内部空气流动的方向设置，能让风扇带动的气流快速带走功率管、变压器等发热元件产生的热量，在满负载运行工况下，能将内部温升控制在元件允许的工作范围内。

壳体的侧边预留了输入输出端子的安装缺口，位置匹配常规电源端子台的安装尺寸，缺口边缘做了折边处理，避免锋利的钣金割伤接线人员的手部，同时折边结构也能提升壳体侧边的结构强度，减少运输或安装过程中的形变。壳体底部设计了四个凸包安装脚，每个安装脚都预留了固定螺丝孔，安装时可以直接通过螺丝将电源固定在设备内部的安装板上，凸包的高度预留了足够的走线空间，底部不会直接贴死安装面，避免底部凝露或者金属碎屑造成的短路风险。

尺寸设计上充分考虑了工控柜内部的安装空间兼容性，整体长宽高比例适配常规DIN导轨安装或者平板固定的空间要求，壳体的拼接缝隙控制在0.2mm以内，既满足钣金加工的公差要求，又能起到一定的电磁屏蔽作用，减少内部开关电源工作时产生的电磁干扰对外围敏感元件的影响。壳体的端盖采用卡扣加拉紧螺丝的固定方式，日常维护时拆开螺丝即可取下端盖，方便内部元件的检修与更换，不需要完全拆解整个壳体，大幅提升后期维护的效率。在结构强度校核阶段，针对壳体的承重能力做了对应优化，侧边的折弯边高度经过计算，能承载内部变压器、散热片等较重元件的重量，在常规振动工况下不会出现壳体变形、元件移位的问题，适配工业场景下常见的设备振动环境。
