0.56英寸I2C四位七段数码显示模块

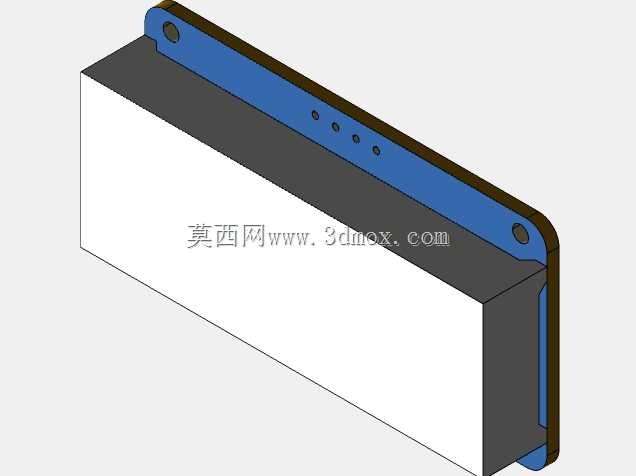

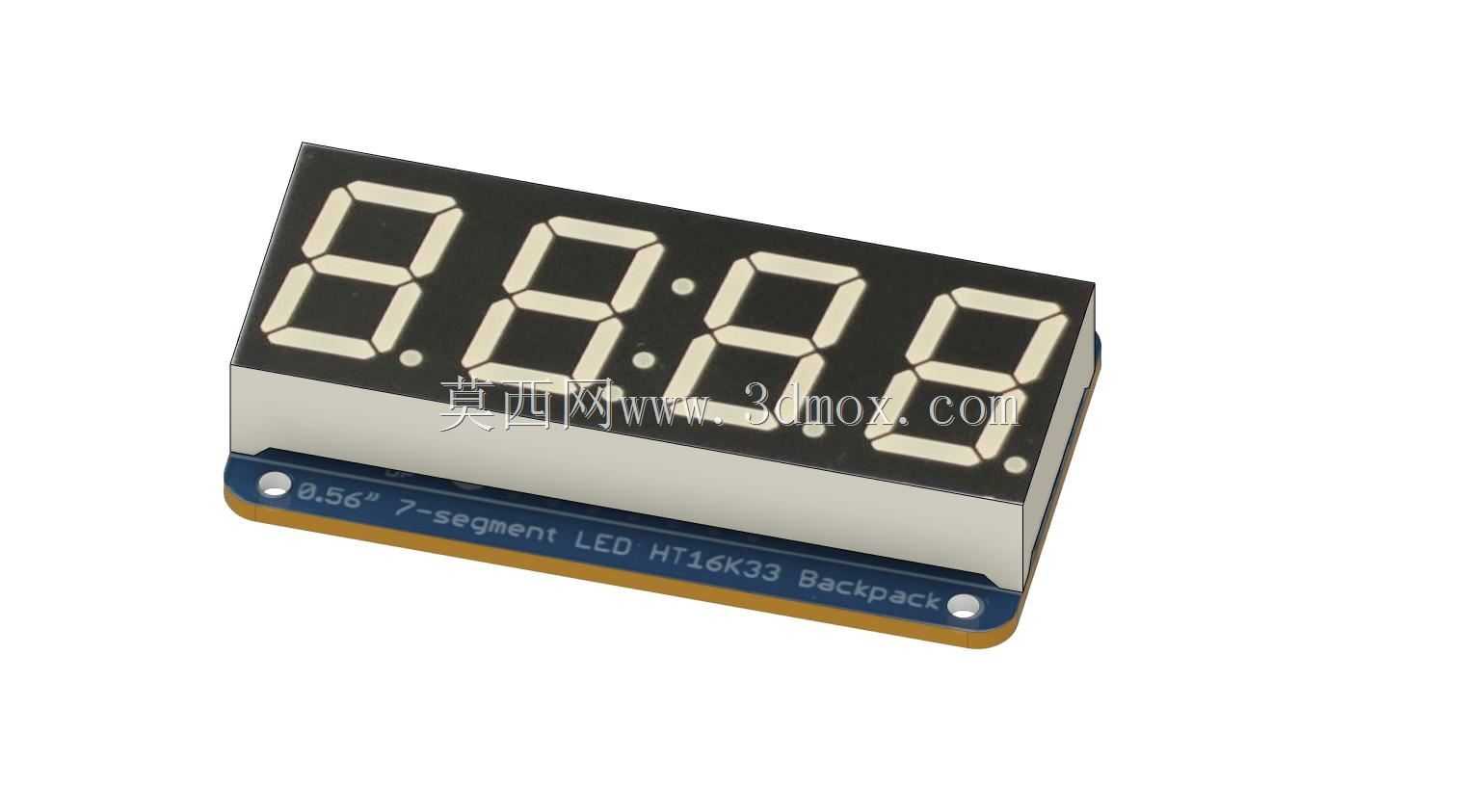

做嵌入式设备的状态显示、小型工控装置的参数反馈时，这类四位七段显示模块是选型清单里的常客，不用额外搭复杂的段码驱动电路，走I2C总线就能完成通讯，能省出不少主控IO资源，对紧凑布局的小型控制板来说十分友好。从结构设计角度看，这个模块的建模逻辑完全贴合实际选型的评估需求，没有做多余的内部芯片、焊盘细节拆分，整体保留了模块的完整安装边界，数码管显示面的段码轮廓、底部PCB的边缘轮廓、固定孔位的位置都做了还原，做设备面板开孔、安装位预留的时候，直接调用就能核对干涉情况，不用再反复对照规格书核对尺寸。实际应用里，这类模块常装在小型温控器、计数装置、简易参数显示面板上，0.56英寸的字高刚好适配1米内的近距离读数需求，四位的显示容量可以覆盖0-9999的数值显示，搭配中间的冒号点位，也能用来做时间类参数的展示，满足多数小型工业装置、DIY电子项目的显示需求。建模的时候特意保留了模块背部的驱动板凸起轮廓，数码管本体和底部驱动PCB的分层结构做了区分，安装时要注意，数码管显示面要比面板开孔面略低0.2-0.5mm，避免装配时刮花显示面罩，模块两侧的固定孔适配M2的自攻螺丝或者铜柱，安装孔距和市面上同规格的HT16K33驱动模块完全一致，做通用化安装位设计的时候可以直接兼容同尺寸的其他同类型模块。做项目前期布局规划的时候，不用纠结内部的走线、芯片焊盘这类细节，只要把整体的外形尺寸、安装孔位、显示区域的位置做准确，就能满足结构评审、安装干涉检查的需求，毕竟这类标准外购件，实际生产时直接采购成品即可，建模的核心目的是给整体设备的布局提供准确的占位参考，避免后期装配时出现空间不足、显示窗口对位偏移的问题。模块的边角做了圆弧过渡处理，数码管的黑色面罩和底部蓝色PCB的色差也做了区分，在总装配体里能快速识别出显示区域的位置，方便核对面板开窗的对位精度，I2C通讯的引脚从模块侧边引出，建模时也预留了接线的空间余量，不会出现布线时和周边结构件干涉的误判。
