双翼式手持操控终端结构设计

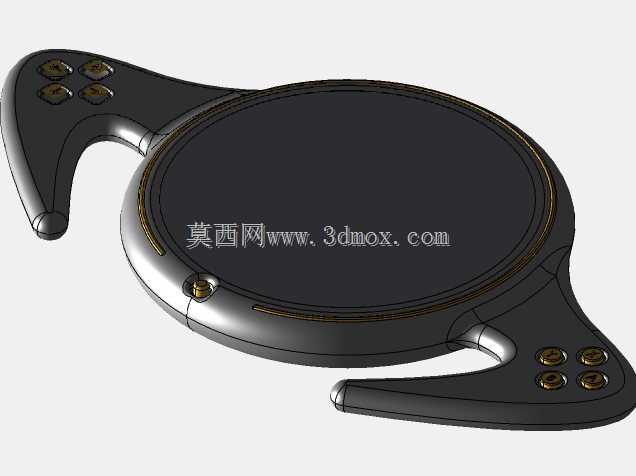

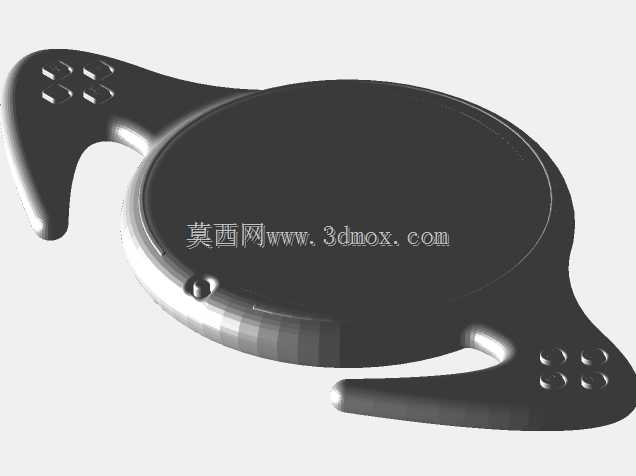

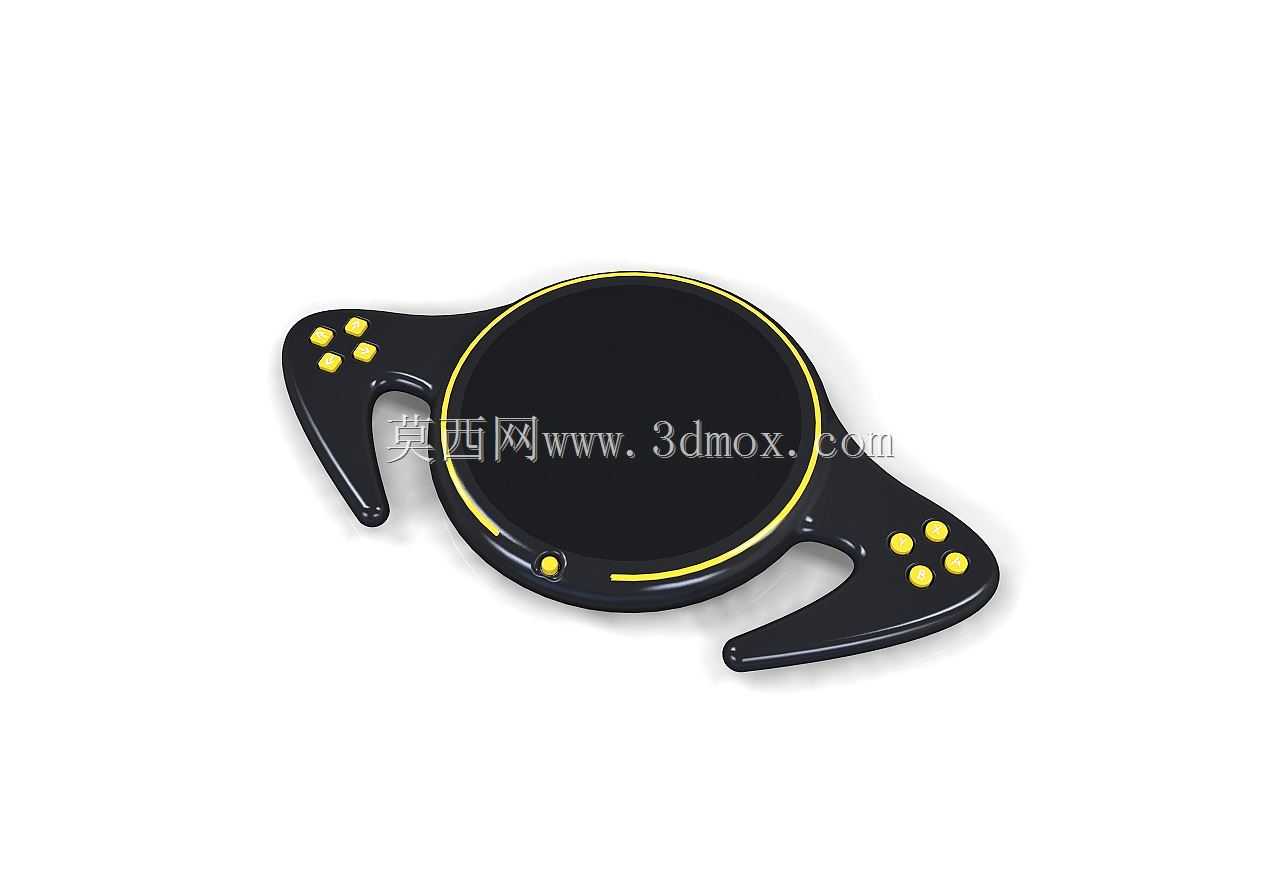

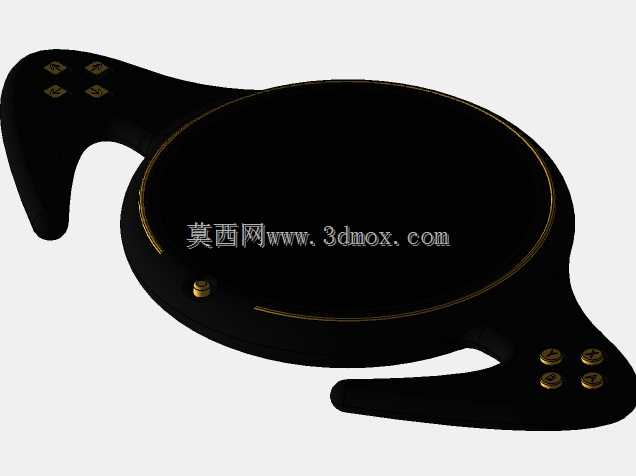

这款手持操控终端的结构设计，核心围绕长时间单手握持的操作舒适度展开，整体采用对称双翼延展布局，中间圆形主体区域预留了触控交互模块的安装位，可根据实际搭载需求适配电容触控板、小型显示屏或者状态指示灯组，两侧延伸的握柄完全贴合人体手掌自然弯曲的弧度，握持时掌心可贴合主体下沿的弧形轮廓，四指自然搭在握柄下侧的防滑曲面，无需刻意用力即可稳定持握，大幅降低长时间操作带来的手部疲劳。按键布局遵循高频操作就近原则，左右握柄靠近拇指活动范围的区域各设置四枚功能按键，按键采用凸起式圆弧造型，表面做防滑纹理处理，拇指无需大幅移动即可完成全部常用操作，主体下沿单独设置一枚确认按键，对应握持时食指的自然落点，操作逻辑符合多数用户的使用习惯，误触概率可控制在较低水平。外壳主体采用高强度工程塑料材质，表面做哑光磨砂处理，既可以减少日常使用中的划痕残留，也能避免手汗导致的打滑问题，边缘全部做R3以上的圆角过渡，没有尖锐棱角，防止持握或者收纳时划伤手部或者其他设备。从安装边界来看，整体厚度控制在28mm以内，双翼展开最大宽度为210mm，主体圆形区域直径为120mm，握柄最窄处宽度为22mm，整体重量可控制在180g以内，放入常规工装口袋或者工具包侧袋都不会有明显的异物感。内部结构采用分层式设计，上层为交互模块安装层，预留了标准的PCB安装孔位与走线槽，中层为电池与主控电路板安装仓，下层为配重平衡层，可根据实际元器件重量调整配重金属的位置，保证持握时整体重心落在掌心区域，不会出现头重脚轻的情况。密封结构方面，上下壳合模处预留了密封胶条安装槽，按键位置采用一体化硅胶按键垫，可实现基础的防尘防泼溅能力，适配车间、户外作业等复杂使用场景。这类手持操控终端可广泛配套用于工业设备近距离调试、小型巡检机器人遥控、教学演示设备操控、展会互动装置控制等场景，相比固定式操控台，不受线缆长度与安装位置的限制，操作人员可在设备周边任意位置完成参数调整、动作触发等操作，观察设备运行状态的同时即可完成操控，无需在设备与操控台之间往返，大幅提升作业效率。结构设计上充分考虑了不同使用场景的通用性，预留的安装位可适配不同规格的通讯模块，支持有线、蓝牙、无线射频等多种连接方式，无需大幅修改外壳结构即可完成不同功能的定制适配，可有效缩短同类产品的开发周期，降低开模与改模的成本。
