双级卧式齿轮减速传动装置结构设计

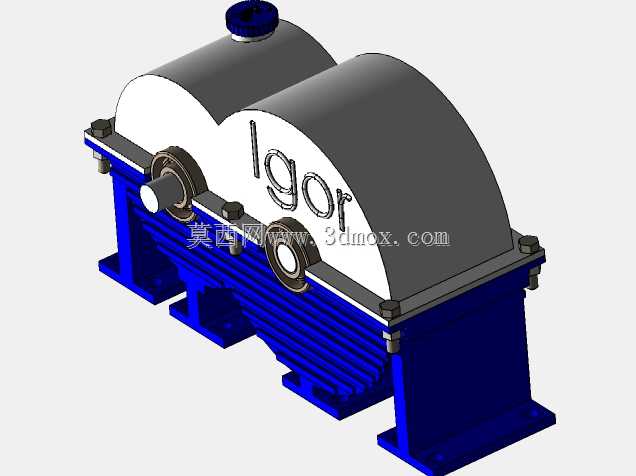

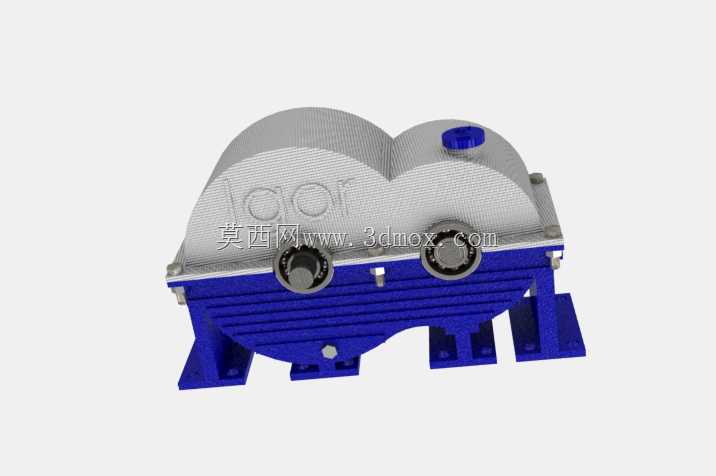

这款卧式双级齿轮减速装置，主要适配矿山输送、建材生产、轻工包装等产线的动力传输环节，可将原动机输出的高转速低扭矩动力，转化为作业端所需的低转速大扭矩输出，匹配负载端的运行转速与扭矩需求，避免原动机直接驱动负载时出现的扭矩不足、转速过高、负载冲击损伤动力单元等问题。从结构设计来看，装置采用剖分式箱体结构，上下箱沿通过螺栓组实现紧固连接，既满足齿轮啮合腔的密封要求，也方便后期检修时开盖检查齿轮啮合状态、更换润滑介质、调整轴承间隙，无需整体拆解设备与管线。箱体下部设置带散热筋的一体式安装底座，底座预留的地脚螺栓孔可直接与设备机架的安装面配合，安装时需保证输入输出轴的同轴度误差控制在允许范围内，避免轴系受附加径向力导致轴承过早失效。输入轴与输出轴均采用外伸式设计，轴端配置密封件与滚动轴承支撑，轴承选型兼顾径向载荷与少量轴向载荷的承载需求，适配齿轮啮合过程中产生的分力作用。箱体顶部设置的注油孔可直接加注齿轮润滑油，油位可通过侧部油标观察，保证齿轮啮合区浸油深度合理，既满足齿轮啮合的润滑需求，也避免油位过高导致的搅油损失过大、温升过快问题。设计过程中，齿轮参数匹配经过扭矩校核，两级传动的速比分配兼顾传动效率与箱体尺寸控制，高速级小齿轮与低速级大齿轮的中心距经过优化，在保证齿面接触强度、齿根弯曲强度满足额定载荷要求的前提下，尽可能压缩箱体的横向占用空间，适配多数工业设备的安装空间边界。箱体外部的散热筋结构可增大箱体与空气的接触面积，在连续运行工况下可将箱内润滑油温升控制在合理区间，避免润滑介质高温劣化导致的齿轮磨损加剧问题。轴伸端的密封结构采用接触式密封，可有效防止箱内润滑油渗漏，同时阻挡外部粉尘、碎屑进入箱体内部，适配多粉尘的工业车间作业环境。安装时需注意底座安装面的平面度要求，紧固地脚螺栓时需按对角顺序逐步拧紧，避免箱体受安装应力导致箱沿变形、密封失效，输入输出轴与配套部件连接时优先采用弹性联轴器，可补偿少量的安装同轴度误差，降低轴系运行时的振动与噪声。
