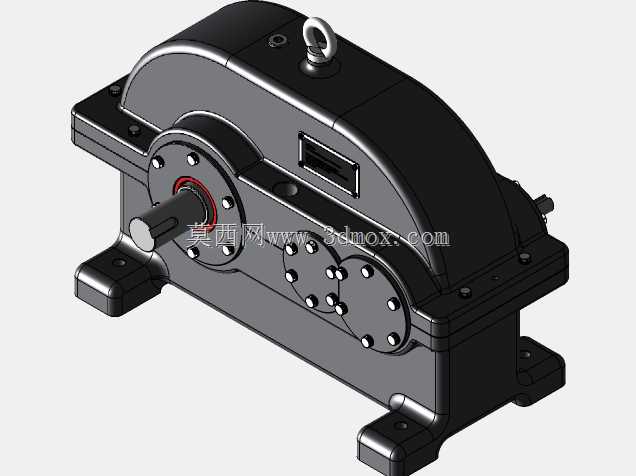

卧式同轴双级齿轮减速传动装置

这款卧式布置的齿轮减速装置，主要应用在需要匹配低转速大扭矩输出的工业传动场景中，比如输送线驱动单元、小型物料提升设备、轻工生产流水线的动力匹配环节，也可作为中小型搅拌设备、包装机械的动力减速配套部件，承担原动机与工作端之间的转速匹配、扭矩放大功能。从结构设计来看，整体采用上下剖分式铸造箱体，箱体内腔预留了足够的齿轮啮合空间与润滑油储油容积，箱体结合面做了精密铣削加工，保证装配后的密封性能，避免运行过程中润滑油渗漏。输入轴端采用伸出式轴伸设计，轴头加工有标准键槽，可通过联轴器直接与驱动电机输出轴连接，轴端配套的密封件采用接触式油封结构，既能阻挡外部粉尘杂质进入箱体内部，也能防止箱体内润滑油沿轴向外泄漏。输出轴采用加粗设计，可承受更大的径向载荷与轴向载荷，适配带轮、链轮、联轴器等多种传动连接件的安装需求。箱体顶部设置的吊环结构，是为了方便设备整体吊装转运，在车间装配、现场安装环节可直接通过吊环起吊整台设备，无需额外捆绑箱体，避免吊装过程中损伤箱体加工面与轴伸部件。底部的安装脚座与箱体为一体化铸造结构，脚座上加工有对称布置的安装通孔，安装时可通过螺栓直接固定在设备机架或者混凝土基础上，安装脚座的底面经过平面加工，保证安装后设备的水平度，减少运行过程中的振动与噪音。设计过程中，各级齿轮的参数匹配经过严谨的传动比计算，齿轮采用斜齿圆柱齿轮结构，相比直齿齿轮啮合重合度更高，传动过程更平稳，承载能力更强，能有效降低运行时的冲击与噪音。齿轮轴的支撑采用深沟球轴承搭配圆锥滚子轴承的组合形式，分别承受径向力与运行过程中产生的轴向力，轴承位置预留了润滑通道，箱体内的润滑油在齿轮运转带油过程中可进入轴承位置，实现轴承的自润滑，无需额外添加润滑脂。箱体侧面设置的油位观察结构，可在设备日常维护时直接观察箱体内润滑油的液位高度，方便及时补充或者更换润滑油，底部设置的放油螺塞，可在换油时快速排空箱体内的废油，降低维护操作的难度。在安装边界上，设备的整体重心落在底部安装脚座的支撑范围内，安装时需要保证基础平面的平面度误差不超过千分之一，输入轴与原动机轴的同轴度误差需要控制在允许范围内，避免额外的附加载荷影响轴承与齿轮的使用寿命，输出轴连接工作部件时，需要保证连接件的端面跳动与径向跳动符合装配要求，避免运行过程中产生额外振动。
