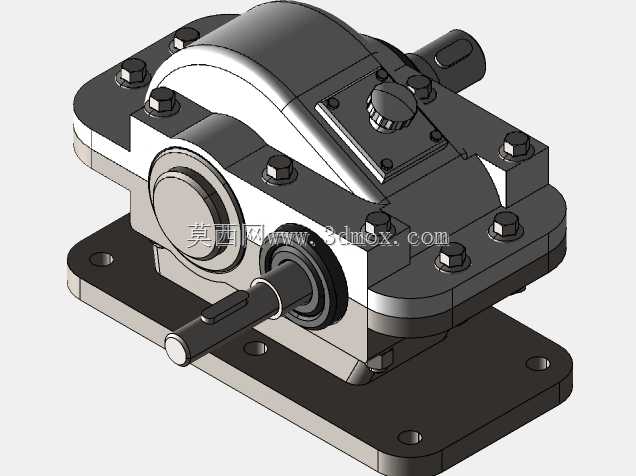

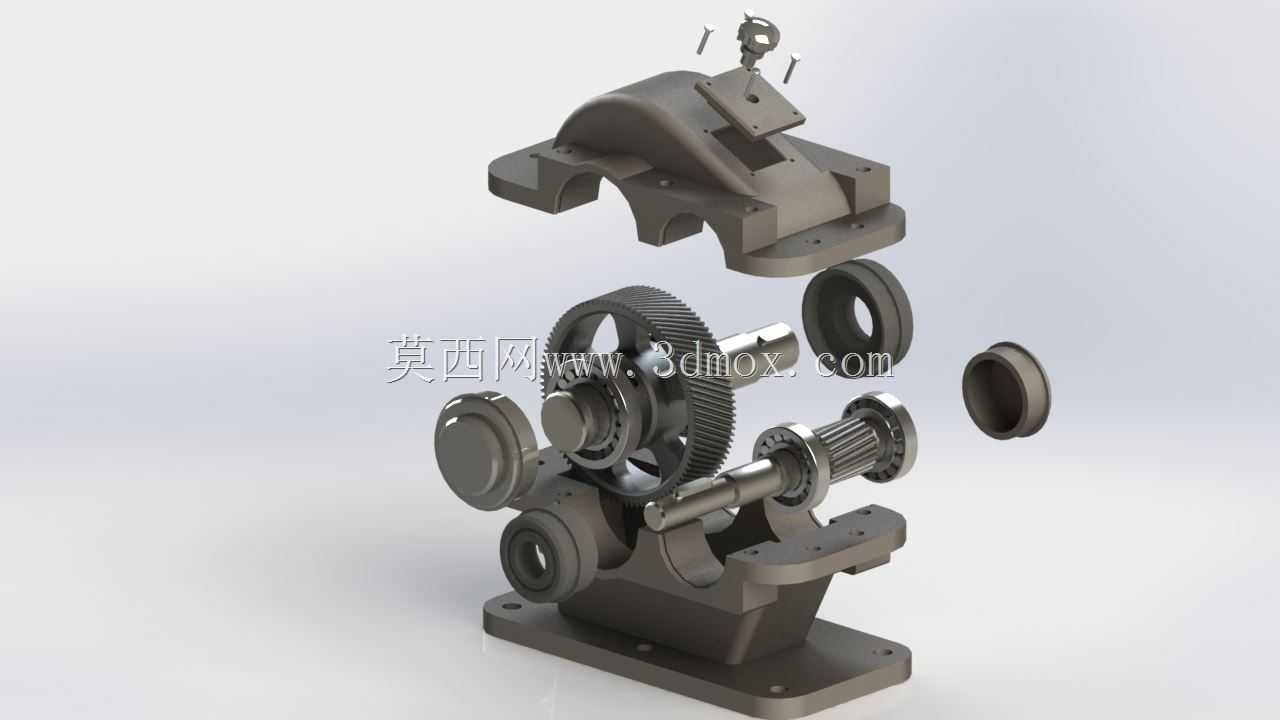

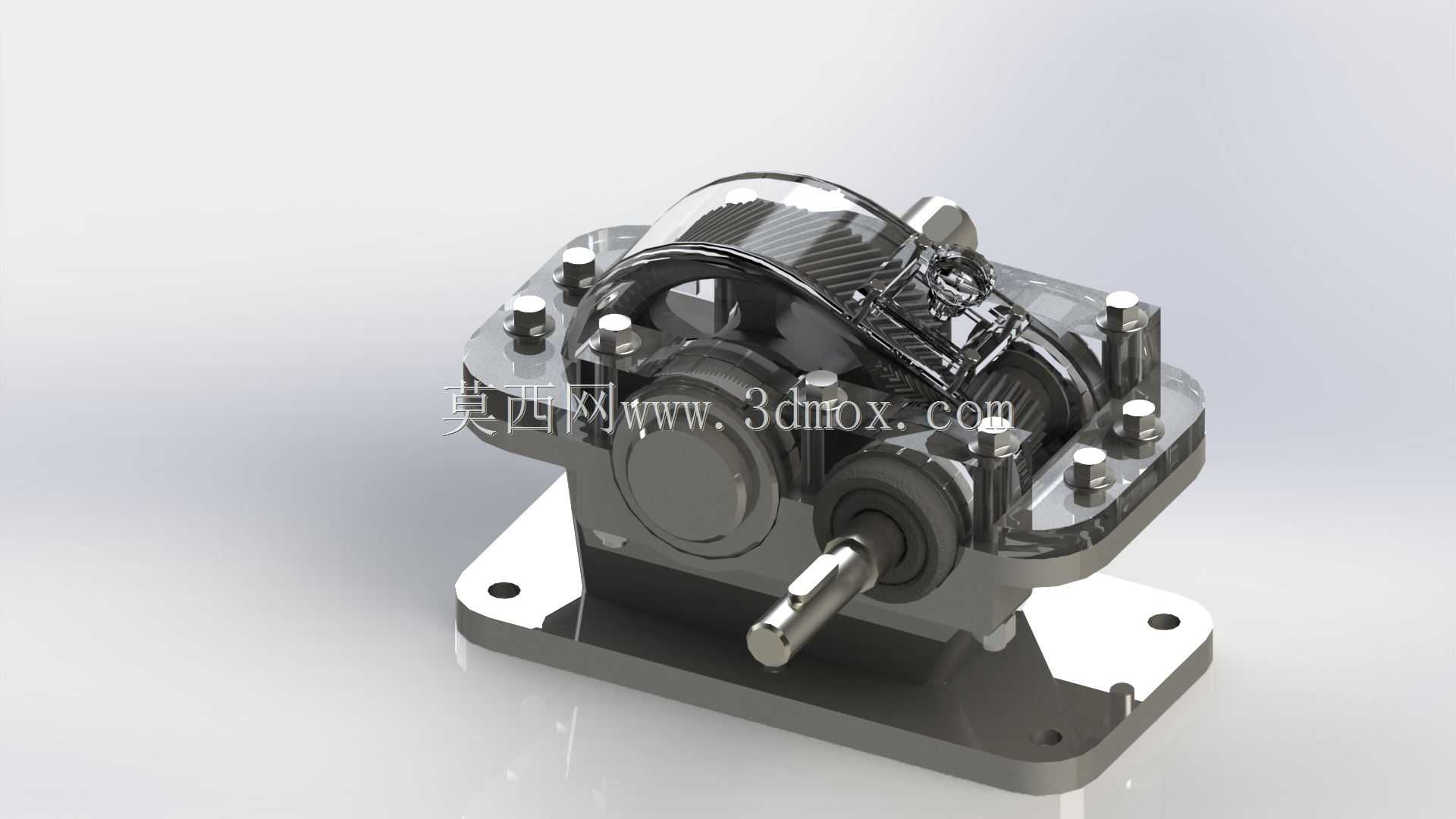

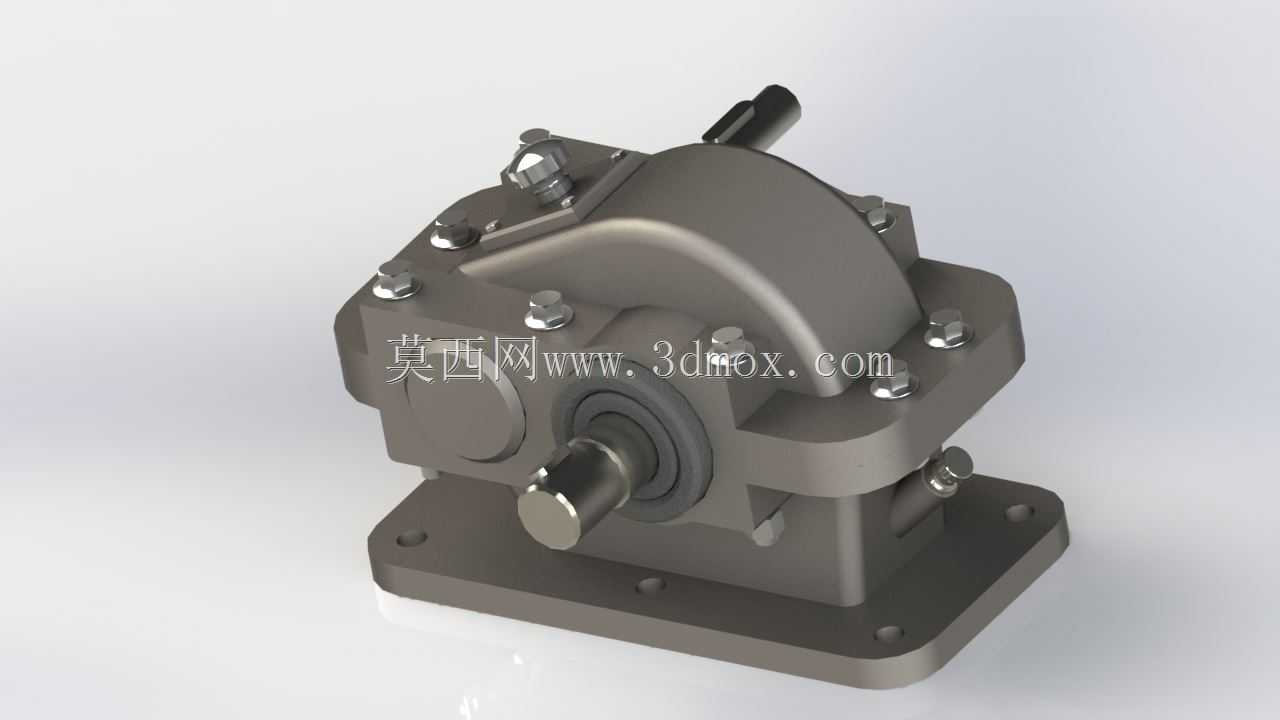

在中小功率传动链路的布局场景里,这类螺旋减速结构常被布置在原动机与工作执行端之间,用来匹配两端的转速差、放大输出扭矩,覆盖轻工输送、小型机床进给、食品加工生产线这类对传动平稳性有要求的工况,相比普通直齿减速结构,螺旋齿的啮合重合度更高,传动过程中冲击、振动与运行噪声都能得到有效控制,适合连续运转的工位使用。从结构设计逻辑来看,整个箱体采用剖分式设计,上下箱盖结合面经过精度加工保证密封性能,避免内部润滑脂渗漏,输入轴与输出轴呈空间交错布置,适配安装空间受限、输入输出轴需要错位排布的设备布局需求;箱体内的螺旋齿轮副经过参数校核,齿面接触强度与齿根弯曲强度都能满足额定负载下的长期运转要求,轴承位的公差配合按照基孔制选取,保证轴系运转时的同轴度,减少轴承偏磨带来的寿命损耗。安装层面,底部的一体式安装底座预留了四个螺栓固定孔,孔位间距按照通用安装接口尺寸设计,可直接固定在设备机架的安装平面上,不需要额外制作转接板;输入轴、输出轴的轴伸端都预留了标准键槽,可通过平键直接连接联轴器、带轮或者链轮,对接原动机和执行端的拆装流程简单,日常维护时只需要拆开上箱盖就能检查内部齿轮啮合状态、补充润滑脂,不需要完全拆解整个传动链路。设计过程中优先考虑了传动效率与运转平稳性的平衡,齿轮参数选取时避开了容易产生共振的齿数比,箱体外部的加强筋结构既提升了箱体刚性,减少轴系受力带来的箱体变形,也能辅助散发齿轮啮合产生的热量,避免长时间运转时箱体内温度过高导致润滑性能下降;轴端的密封件采用接触式油封,能适应多粉尘的车间工况,阻挡外部杂质进入箱体内磨损齿面与轴承,整个装置的外形轮廓规整,没有突出的尖锐结构,在设备内部布置时不会和周边的管线、结构件产生干涉,适配各类紧凑型设备的传动系统改造与全新设计选型需求。
- 上一篇:木工手摇钻孔工具结构设计
- 下一篇:复古摩托车前照灯与车速表前端结构
- 全部评论(0)
- 模板大小: 7.75 MB
- 售价:5金币
- 下载次数: 82
- 系统要求: STEP / IGES,Rendering
- 软件分类: 减速机
