拉姆斯伯顿式双阀座弹簧安全阀结构

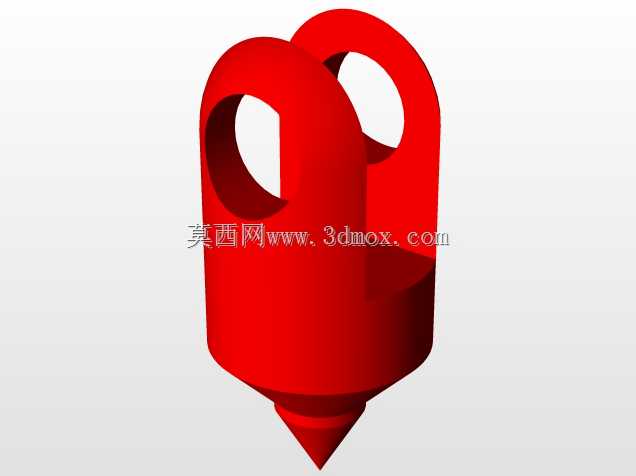

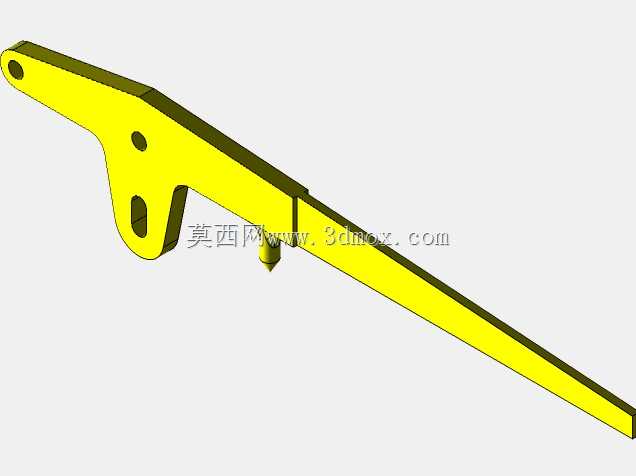

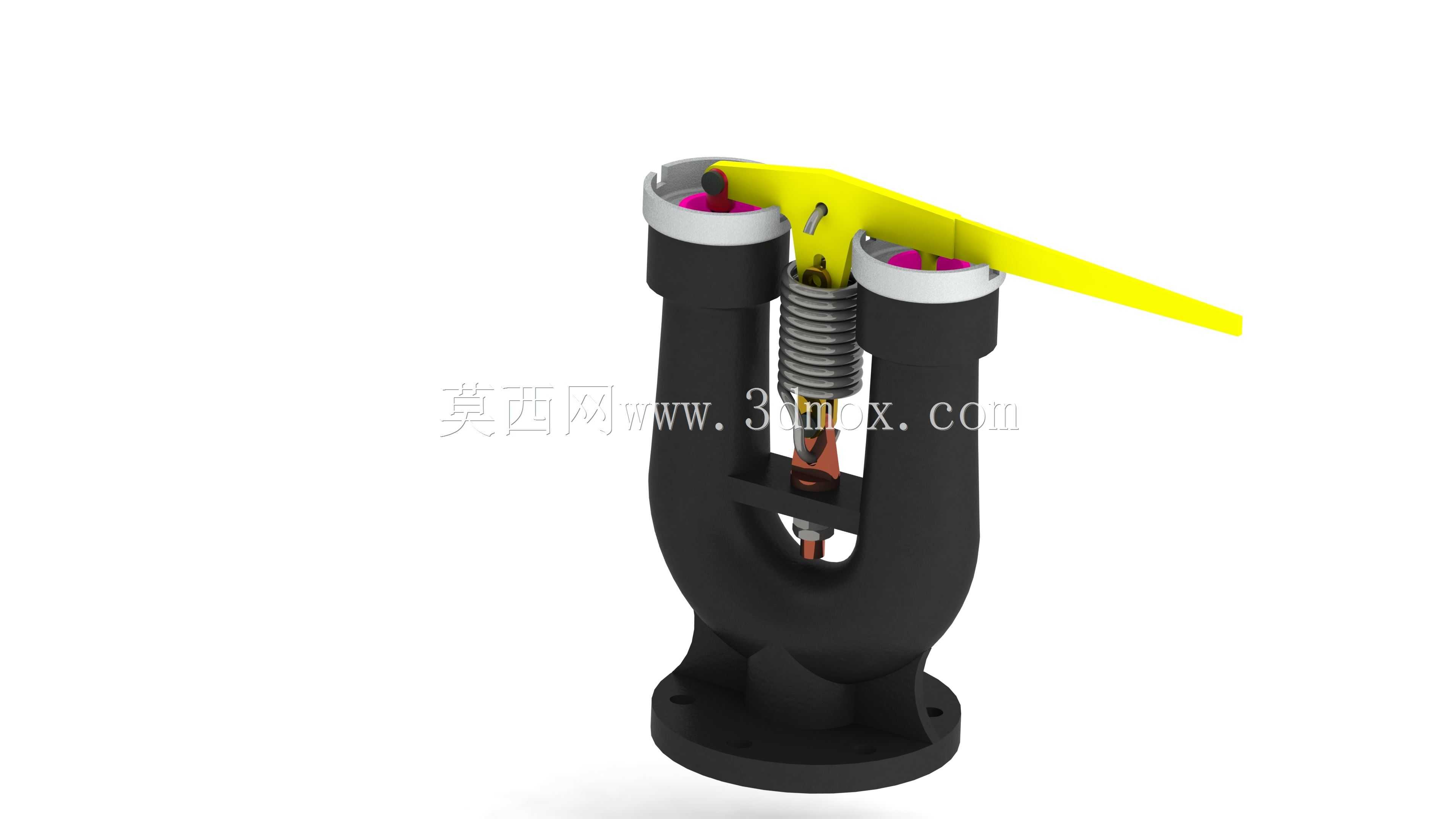

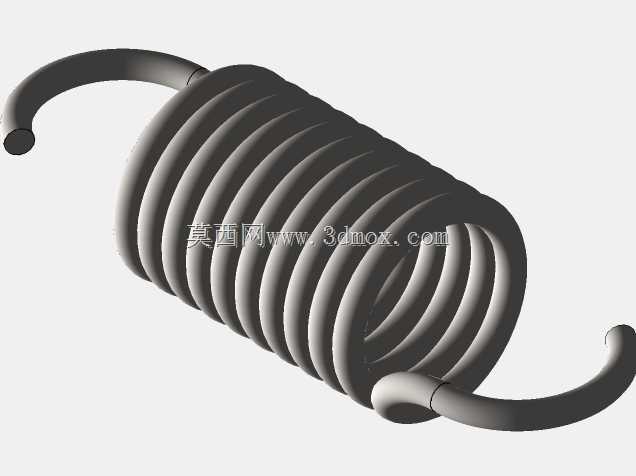

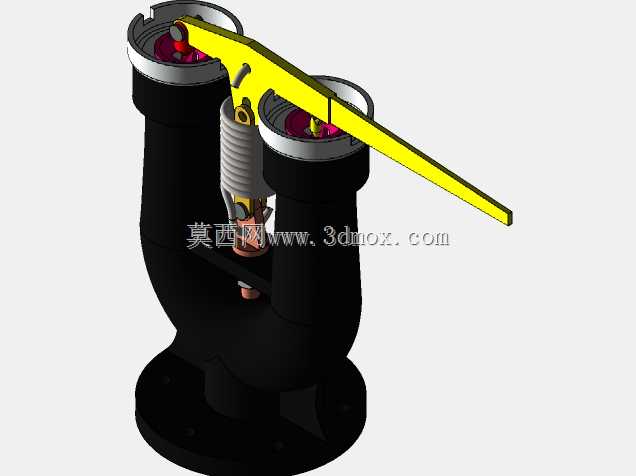

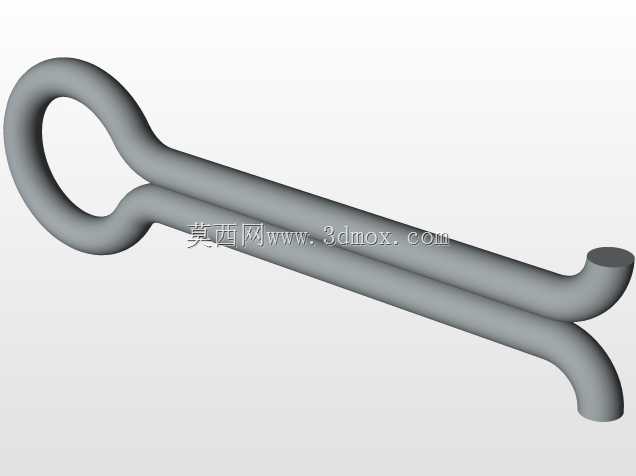

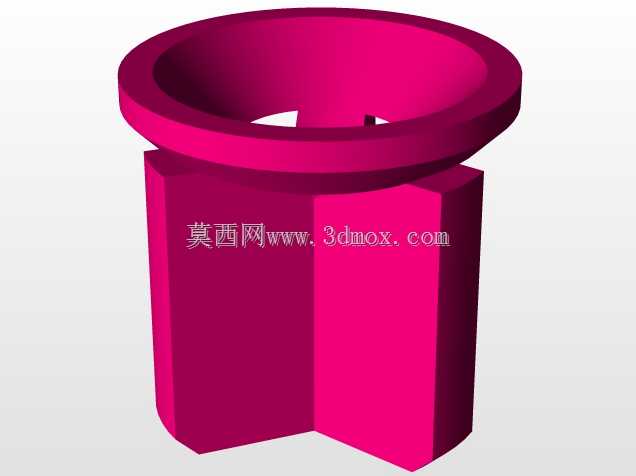

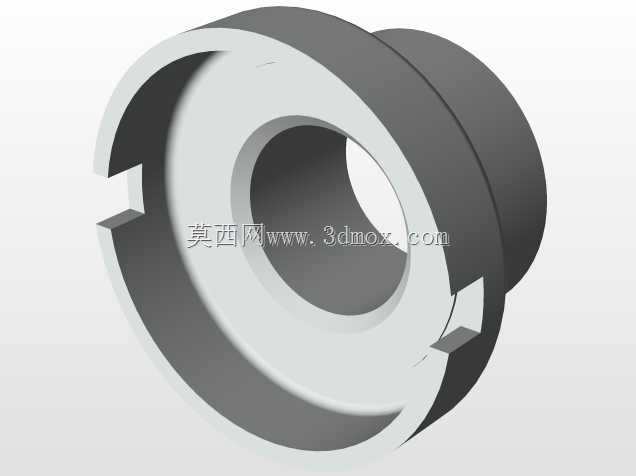

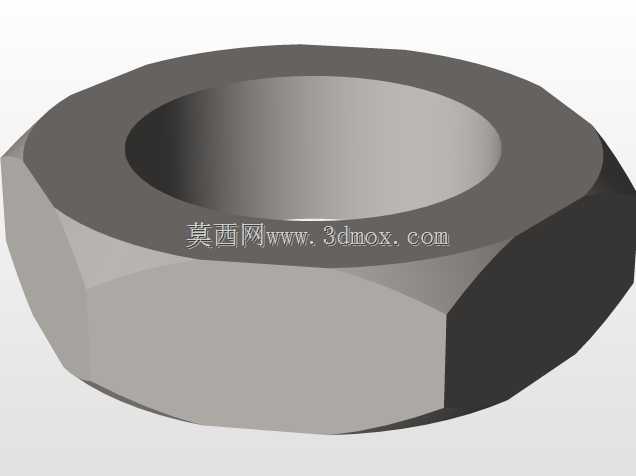

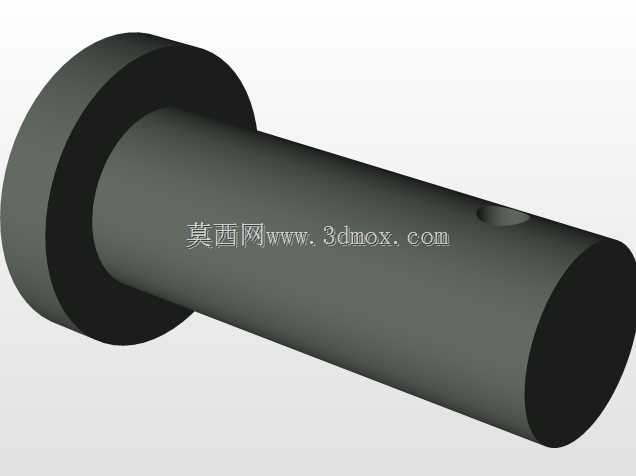

这类双柱式弹簧安全阀最早在蒸汽动力系统中普及，现在依然大量应用在中小型锅炉、蒸汽管网、承压储液罐的超压泄放场景，核心作用是在系统内部压力超过设定阈值时自动开启泄放介质，待压力回落至安全区间后自动回座密封，避免承压部件因超压发生爆裂、泄漏等安全事故。从结构设计来看，该阀采用一体式Y型铸造阀体，底部为带螺栓孔的圆形法兰安装面，安装时需匹配对应通径的管路法兰，预留的安装边界要覆盖扳手扳动空间、弹簧调整操作空间，阀体两侧的垂直柱腔为独立的阀座流道，相比单阀座安全阀，双阀座结构在相同公称通径下能获得更大的泄放面积，同时降低单个阀瓣的密封比压，延长密封面的使用寿命。顶部的黄色杠杆为手动扳动泄压结构，日常巡检时可手动抬起杠杆带动阀瓣开启，验证阀件动作灵活性，避免阀瓣与阀座因长期静置发生粘结卡涩。中间的圆柱螺旋压缩弹簧为压力整定核心部件，弹簧预紧力直接决定阀门的开启压力，设计时通过调整弹簧上端的压紧螺母位置改变预压缩量，即可匹配不同系统的压力保护需求，弹簧外侧的腔体预留了足够的形变空间，避免弹簧压缩过程中与腔壁发生摩擦卡滞。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面结构能在相同弹簧力下获得更高的密封比压，同时具备自动对中特性，降低加工装配的同轴度要求。阀体的流道设计采用平滑过渡结构，减少介质泄放时的流阻，降低泄放过程中的振动与噪音，两个阀瓣通过顶部的杠杆联动结构实现同步动作，避免单侧阀瓣先开启导致的受力偏斜问题。在实际选型应用中，这类安全阀多用于饱和蒸汽、低压压缩空气、洁净水等无强腐蚀的介质工况，安装时需保证阀体垂直向上，倾斜安装会导致弹簧受力偏斜，影响开启压力精度与回座密封性，安装位置要避开管路弯头、变径等流态紊乱区域，保证阀前介质压力稳定。建模过程中对阀体的铸造圆角、法兰螺栓孔位置度、弹簧的有效圈数、杠杆的铰接间隙都做了还原，可直接用于阀件结构教学、管路系统装配模拟、泄压工况仿真分析等场景，结构细节完全匹配实际工业产品的装配逻辑，没有冗余的非工程化设计。
