家用废水回收冲厕节水储水装置

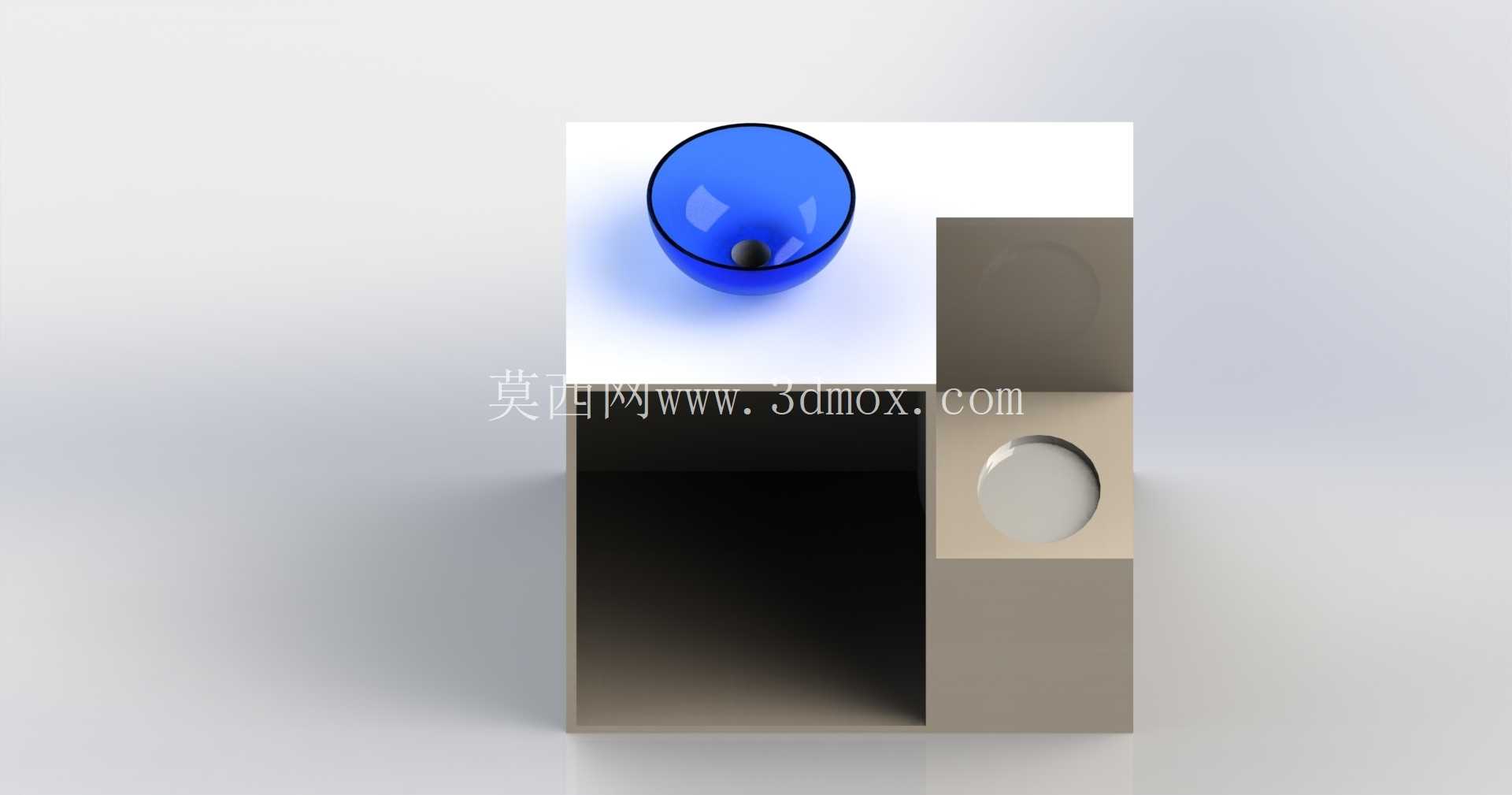

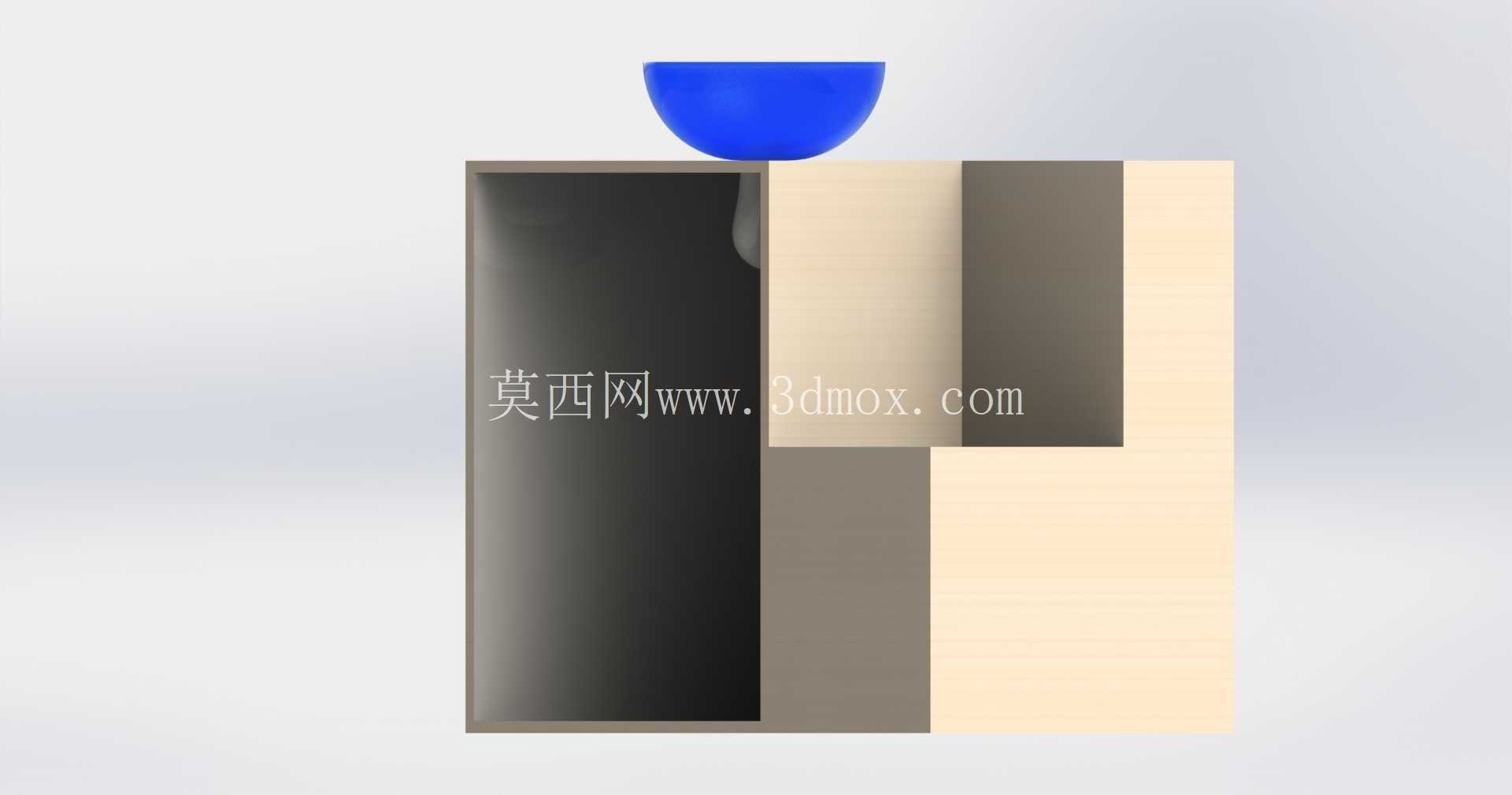

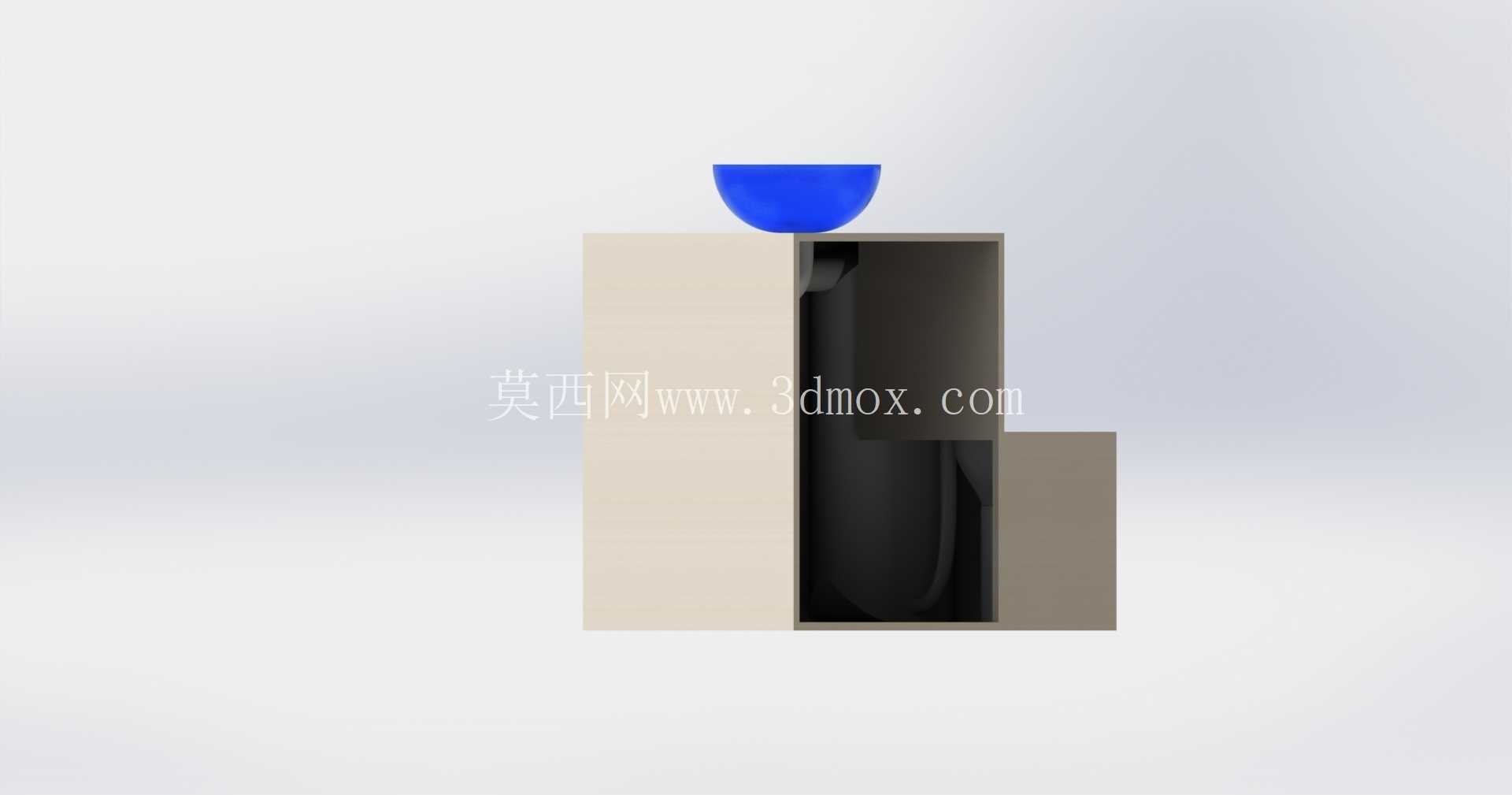

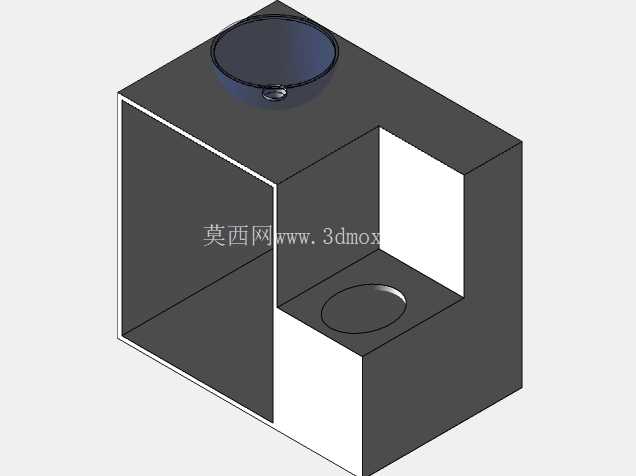

　　日常家庭生活中，盥洗槽产生的轻度废水往往直接排入下水管道，这部分水质污染程度低，仅携带少量洗漱残留、浮尘杂质，经过简易过滤后完全可以满足马桶冲水的水质要求，这套节水组合装置正是针对这一废水回用场景设计，核心目标是在不改动原有卫浴空间给排水主架构的前提下，实现生活废水的二次利用，降低家庭洁净自来水的消耗量。从结构布局来看，装置整体采用一体化L型箱体设计，这种构型并非随意选择，而是充分适配普通家庭卫生间的角落安装空间——常规卫浴间盥洗台与马桶相邻的角落往往存在闲置的三角或矩形区域，L型的凹进空间刚好可以嵌入马桶水箱的侧方位置，不需要额外占用通行空间，也不会破坏原有卫浴设施的排布逻辑。箱体上部预留的圆形接口对应盥洗槽的下水接入端，台盆产生的废水通过该接口进入箱体内部的过滤腔，过滤层采用可拆卸的格栅+滤棉组合结构，能够拦截废水中的毛发、洗漱残渣等大颗粒杂质，避免后续管路堵塞；过滤后的水体暂存于下部的储水腔，储水腔侧壁预留的圆形接口通过管路对接马桶的冲水进水端，当马桶触发冲水动作时，储水腔内的回收废水会优先被输送至马桶冲水管路，只有当储水腔水位不足时，才会自动切换接入原有自来水供水管路，保证冲水功能的可靠性，不会因为废水储量不足影响马桶正常使用。

　　设计过程中需要重点考虑几个工程边界问题：首先是箱体的安装高度，进水接口需要低于盥洗槽下水口至少15cm，依靠重力自流实现废水汇入，不需要额外增设提升水泵，降低装置的制造成本与后期故障概率；其次是储水腔的有效容积，按照普通家庭单次冲厕用水量6L计算，储水腔有效容积设置为18L，可满足3-4次冲厕需求，既不会因为容积过大导致废水长时间存放滋生异味，也不会因为容积过小无法充分回收日常盥洗产生的废水；箱体的壁厚根据选用的PP塑料材质特性设置为4mm，可承受满水状态下的静压力，不会出现鼓胀变形问题，同时箱体边角全部做圆角过渡处理，避免安装和清洁过程中磕碰划伤。

　　在功能逻辑上，装置还设置了溢流管路，当储水腔水位超过最高限位时，多余的废水会通过溢流管直接接入原有下水管道，不会出现废水外溢浸泡地面的问题；过滤组件的安装位置设计在箱体上部的检修口处，不需要拆解整个箱体就可以定期取出清理拦截的杂质，日常维护操作简单，不需要专业人员上门即可完成。不同于市面上常见的外接式废水回收装置，这套组合结构将储水、过滤、管路切换功能全部集成在一体化箱体内，外部没有裸露的复杂管路，安装时只需要对接盥洗槽下水、马桶进水、原有下水、自来水补水四个接口即可完成部署，适配市面上绝大多数主流规格的家用马桶与台上、台下式盥洗槽，不需要对原有卫浴设施进行大规模改造，降低了用户的安装门槛。

　　从实际使用场景来看，除了普通家庭卫生间，该装置也适用于出租屋、小型公共卫生间、写字楼公共盥洗区域等场景，能够有效减少洁净自来水的冲厕消耗量，长期使用下来可降低30%左右的卫浴用水总量，具备较高的实用推广价值。建模过程中需要重点关注各个接口的同轴度公差，尤其是管路对接位置的密封面平整度，避免使用过程中出现滴漏问题；箱体内部的过滤腔与储水腔之间的隔板需要做密封处理，防止未经过滤的废水直接进入储水腔造成冲水电磁阀堵塞；水位检测组件的安装位置需要反复校准，保证水位触发信号的准确性，避免出现补水不及时或者溢流误触发的问题。
