惠普Z2迷你G3工作站结构设计

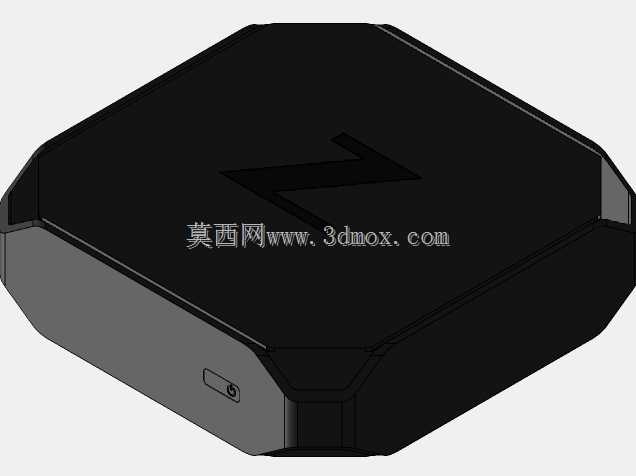

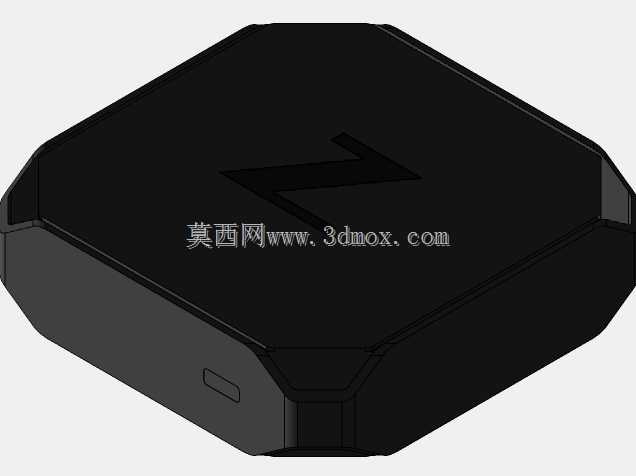

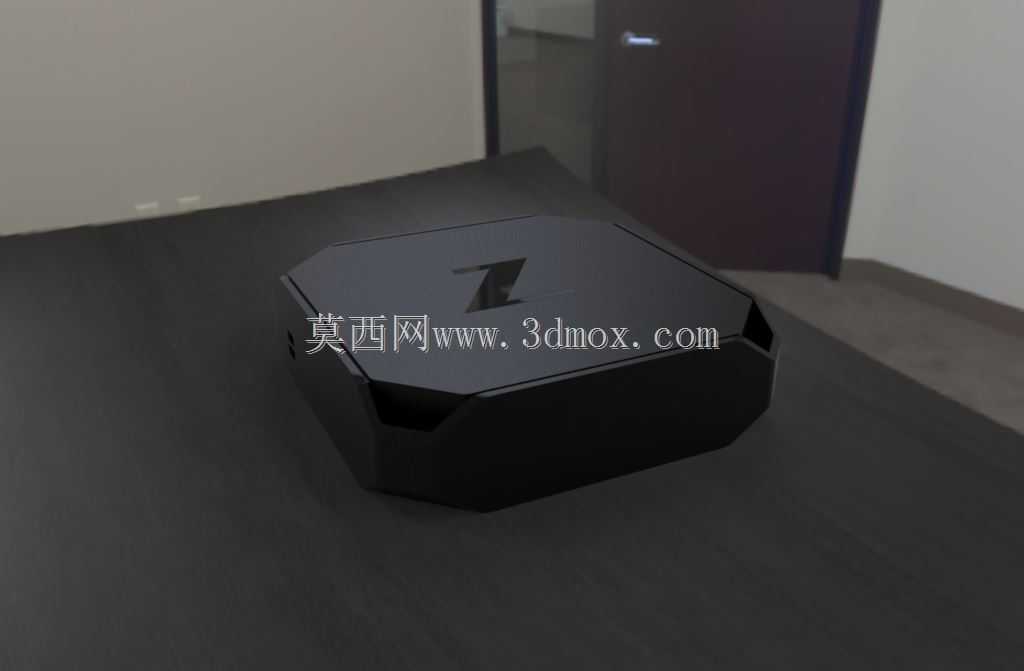

这款迷你工作站的结构设计，核心围绕紧凑空间下的高性能计算承载需求展开，针对桌面办公、工业现场嵌入式部署、小型工作室工位等场景做了针对性的结构优化。从实际使用场景来看，这类小型计算终端常被部署在工位桌面下方、显示器背挂支架、设备机柜侧装位等空间局促的区域，因此外形采用切角八边形的棱柱设计，相比传统方形小主机，能在狭窄安装空间内规避边角磕碰，同时给侧面接口预留更充足的插拔操作空间，不会因为相邻设备或安装面的遮挡导致接口无法正常使用。

设计过程中优先考虑了安装适配性，配套的桌架安装与带孔安装两种结构配置，分别对应不同的部署需求：桌架安装结构适配常规办公工位的桌下金属架挂载，通过卡扣与快拆螺丝的组合固定，无需在桌面额外打孔，安装后设备底部预留15mm的通风间隙，配合机身侧面的进风槽形成完整的散热风道，避免长时间高负载运行时热量堆积；带孔安装结构则适配工业现场的安装板、设备侧挂面板，通过定位孔与安装面的定位柱配合，能快速完成对位，安装公差控制在0.2mm以内，避免长期震动环境下出现固定松动的问题。

机身的结构强度设计也做了针对性考量，外壳采用高强度工程塑料搭配内部金属承力框架，顶部的品牌标识区域做了内凹强化处理，能承受10kg以内的静态压力，避免日常摆放物品或安装过程中按压导致外壳变形。接口布局集中在机身后侧与单侧端面，后侧布置电源接口、显示输出接口与高速数据接口，侧端面布置常用的USB接口与音频接口，既保证背部走线整洁，也方便日常插拔常用外设，不用挪动设备就能完成操作。散热风道采用对角进出风设计，冷风从机身一侧的进风槽进入，经过内部CPU、内存、存储模块的散热片后，从另一侧的出风栅格排出，风道路径没有多余结构遮挡，能在有限的机身空间内保证足够的散热效率，即使长时间运行三维建模、工程仿真类负载，也能维持硬件的稳定工作温度。

从安装边界来看，整机最大轮廓尺寸控制在220mm见方、高度55mm以内，所有安装孔位的位置都避开了内部硬件的布局区域，固定螺丝的攻入深度做了限位设计，不会因为螺丝过长损伤内部电路板。机身底部的防滑胶垫布局兼顾了平放与挂载两种使用状态，平放时胶垫提供足够的摩擦力，避免桌面光滑导致设备移位，挂载时胶垫能起到缓冲作用，减少设备运行震动带来的异响。
