集成触控屏的树莓派嵌入式控制机箱结构

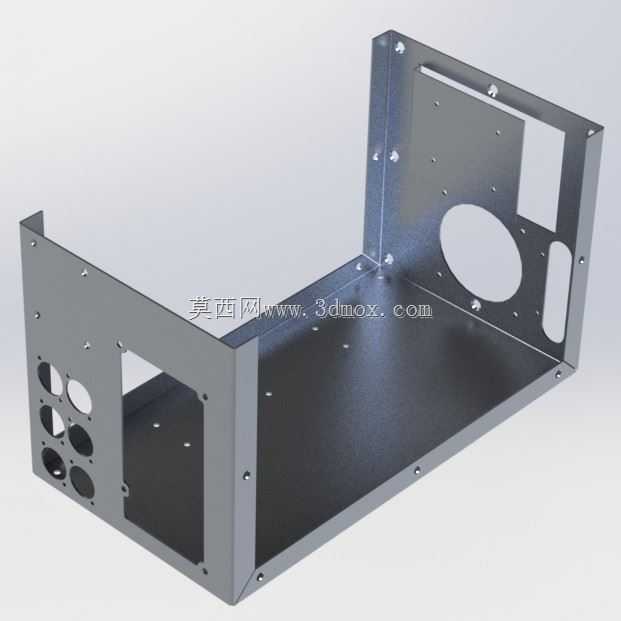

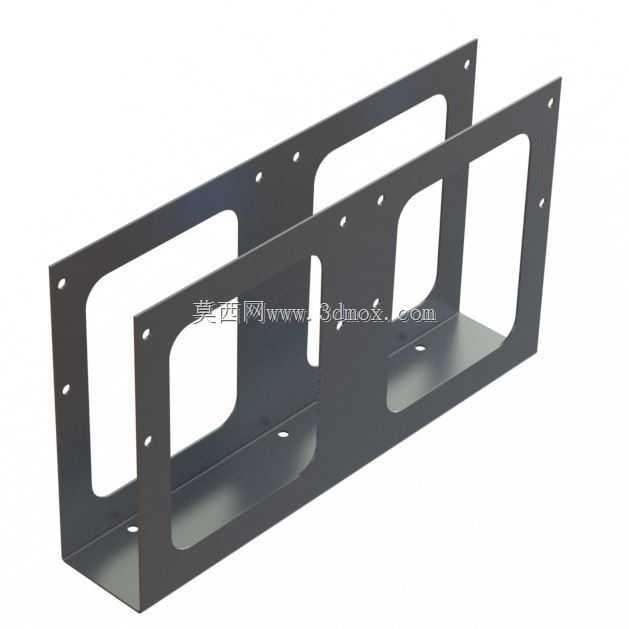

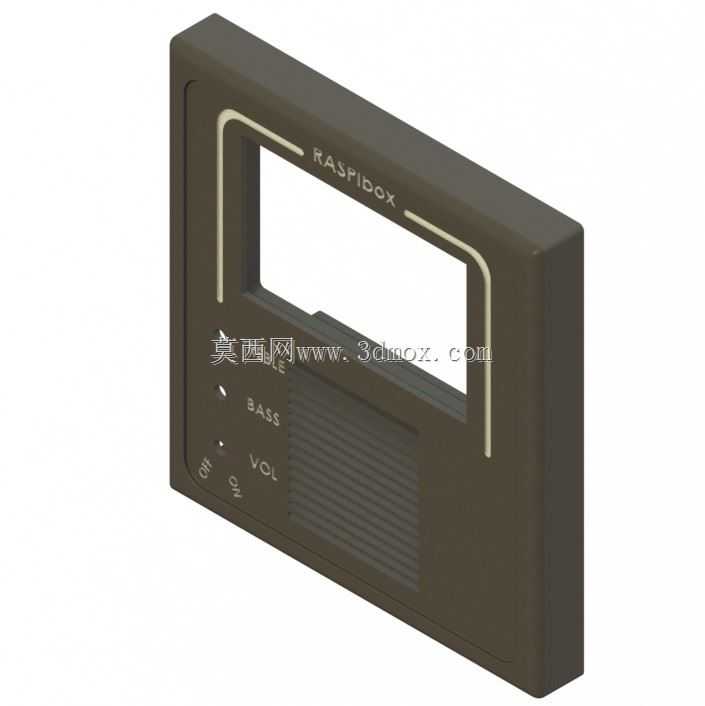

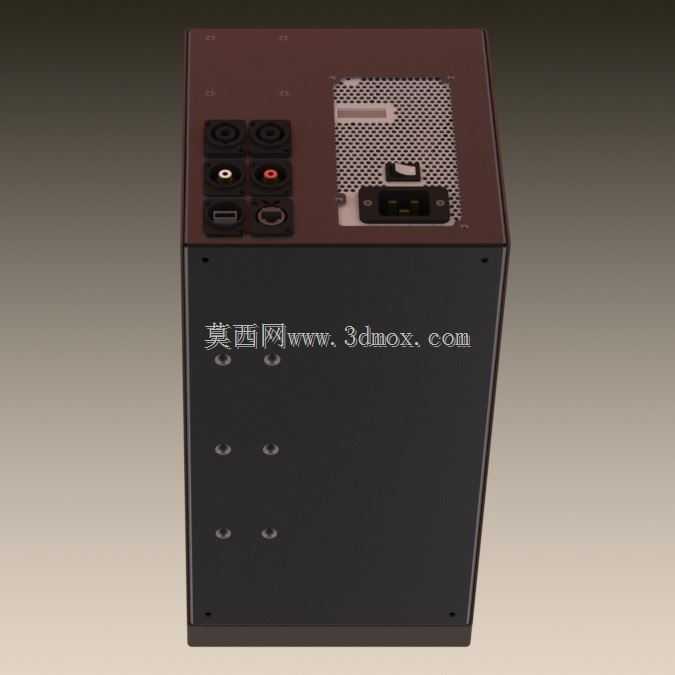

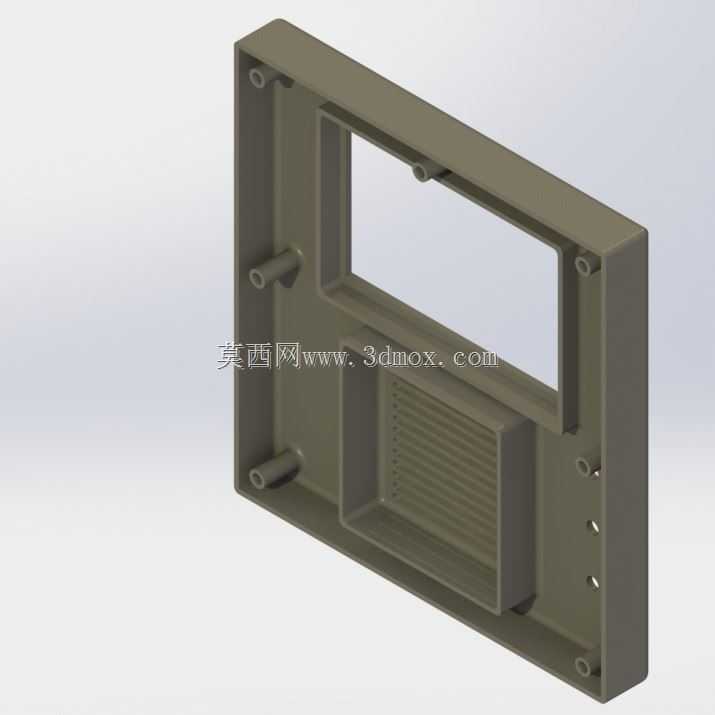

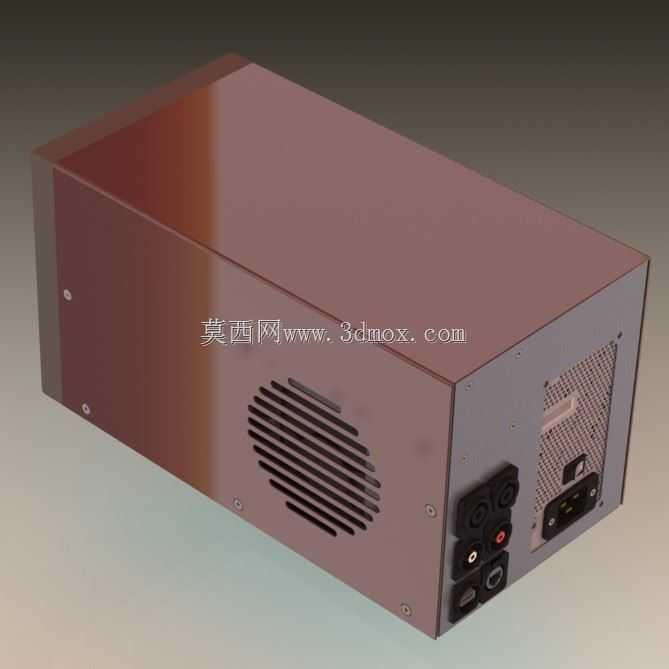

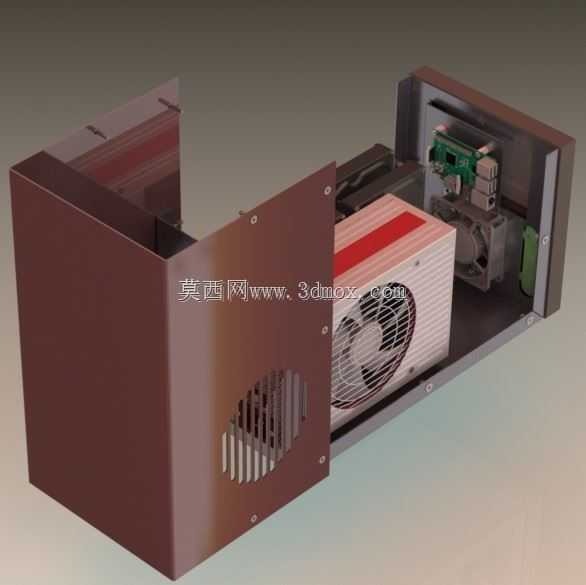

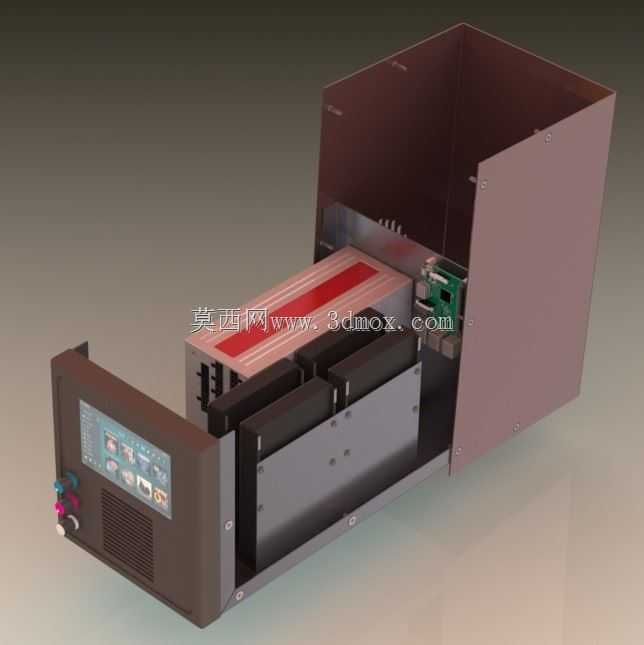

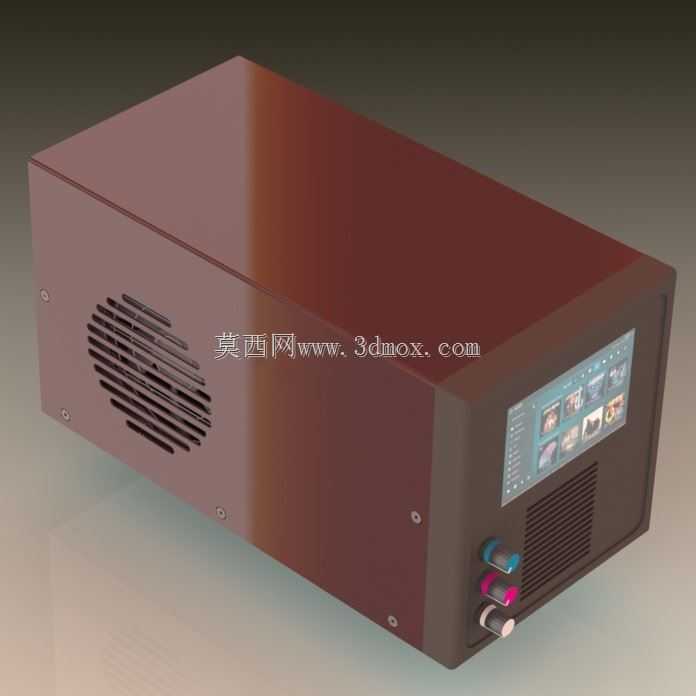

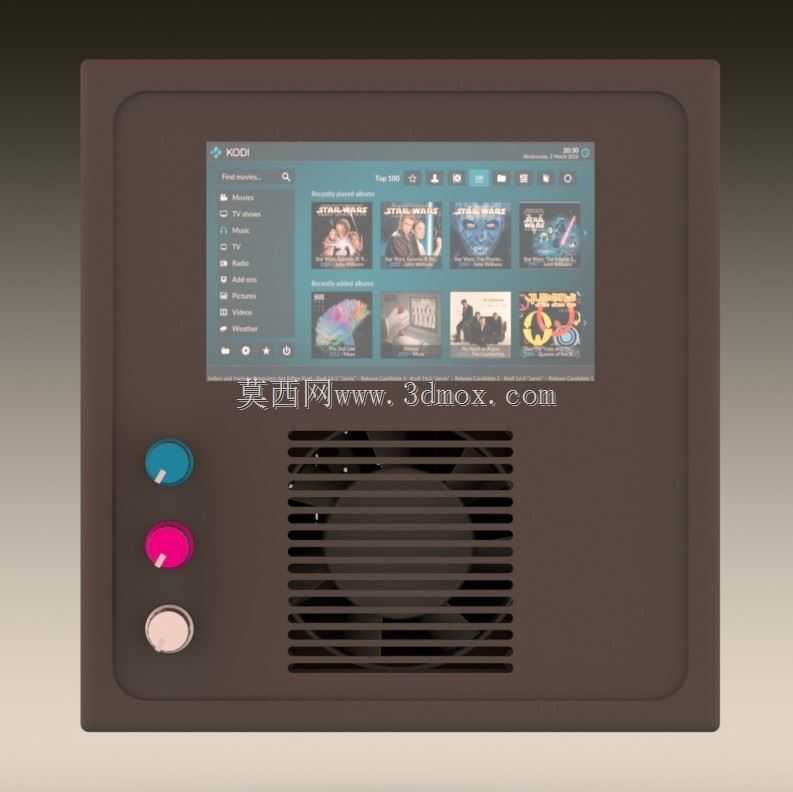

该嵌入式控制机箱主要面向小型化本地计算终端的部署场景，可作为工业现场边缘计算节点、小型媒体播放终端、嵌入式开发验证载体使用，适配桌面放置、小型设备舱内嵌等多种安装环境，整体采用一体化面板式结构设计，前面板集成显示、操作、散热三类核心功能模块，无需额外外接操作组件即可完成基础交互。前面板预留7英寸触控屏安装位，屏幕嵌入面板沉槽内，安装后屏幕表面与面板外沿齐平，既避免日常使用中屏幕边缘磕碰损坏，也能减少灰尘从屏幕装配缝隙进入箱体内部；屏幕左侧竖向排布三个功能按键，分别对应电源控制、功能切换、复位操作，按键采用不同配色做功能区分，按键帽突出面板表面2mm，按压行程适配日常操作力度，按键下方预留接线避让空间，可直接插接常规轻触开关的引脚接线，无需额外定制转接件。屏幕下方设置通风格栅区域，格栅采用横向等距长条开孔设计，开孔宽度1.5mm，相邻开孔间距3mm，既保证箱体内部热空气顺利排出，也能阻挡直径较大的杂物落入箱内，格栅后方可直接安装80mm规格轴流风扇，风扇安装位预留四个M3螺丝孔位，孔位间距符合常规散热风扇的安装标准，无需额外打孔即可完成风扇固定。箱体内部预留树莓派主控板安装位，同时设置1到4个3.5英寸硬盘的安装支架位，支架采用抽拉式结构设计，硬盘插接后可通过侧面螺丝固定，支架与箱体底板之间预留5mm走线空间，方便硬盘SATA线、供电线的排布；内部还预留独立的电源安装腔，可放置标准ITX规格小型电脑电源，电源腔与主控、硬盘区域之间设置分隔挡板，避免电源工作产生的电磁干扰影响主控板运行。箱体侧边预留USB、蓝牙、以太网等接口的伸出开孔，开孔位置与主控板对应接口位置精准对齐，外接设备时无需打开箱体即可直接插接，面板边缘做R3圆角处理，避免安装维护时划伤操作人员，整体外形尺寸适配常规桌面摆放需求，安装时可通过箱体背部的挂孔固定在墙面或设备立板上，也可直接放置在工作台面使用，箱体壁厚设置为2mm，采用硬质塑料或薄金属板材加工即可满足结构强度要求，日常搬运过程中不会出现明显形变。
