工业设备铝制散热防护壳体结构设计

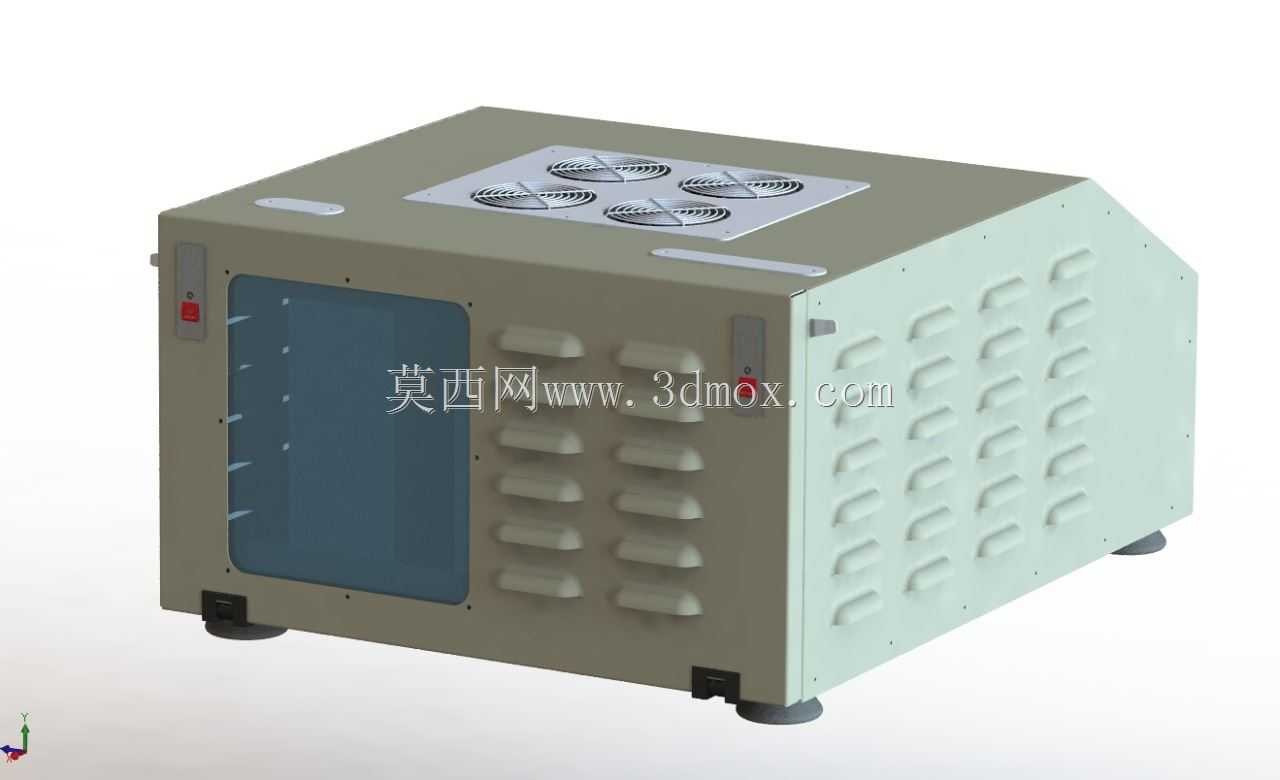

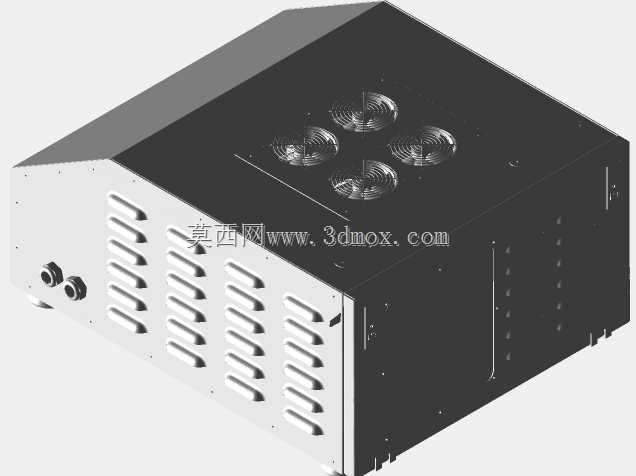

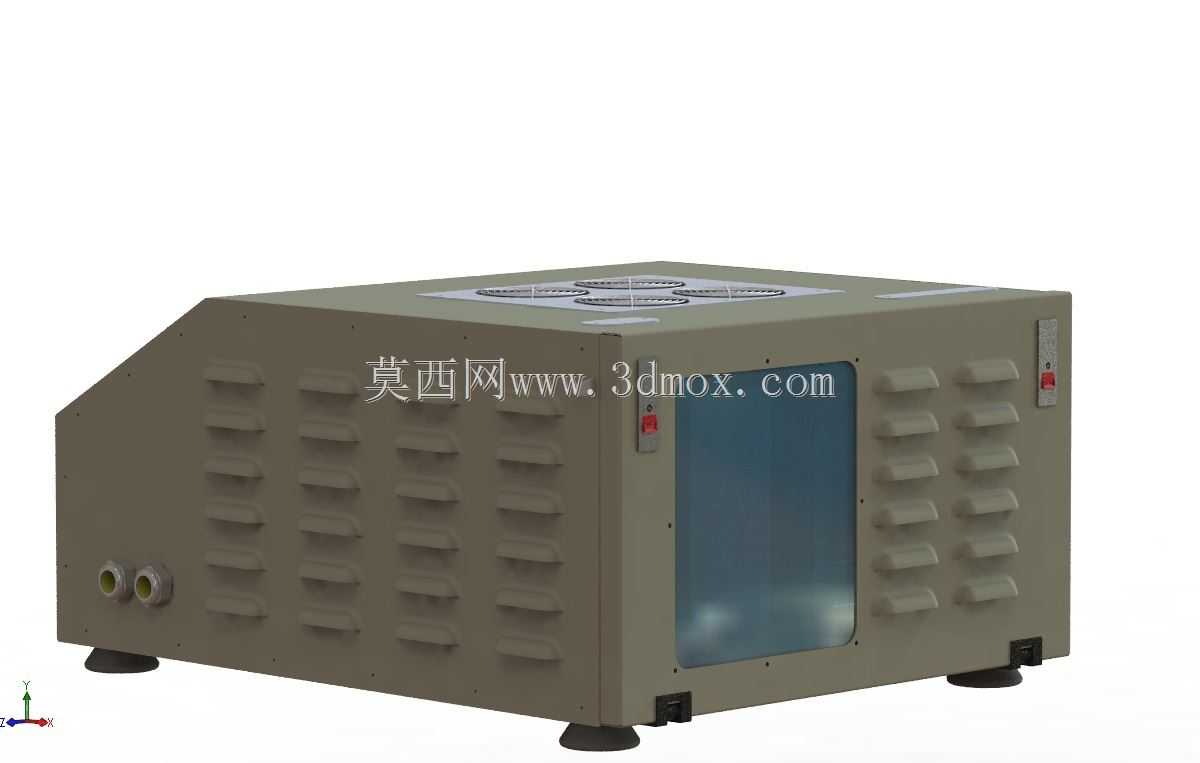

这款铝制壳体是面向中小型工业控制、检测类设备开发的承载防护结构，在车间现场的设备配套场景中，这类壳体需要同时兼顾内部元件防护、运行散热、操作观察、安装适配多重需求，设计过程中需要平衡加工工艺性与现场使用的可靠性。从结构布局来看，壳体采用拼接式铝型材搭配钣金折弯件的组合结构，主体框架通过角码连接成型，侧面板与顶板、底板采用沉头螺丝固定，既保证整体结构刚度，也方便后期内部元件的检修拆装。正面设置的嵌入式观察窗采用钢化玻璃材质，周边通过密封胶条压合固定，可在不开启舱门的情况下观察内部仪表、指示灯的运行状态，观察窗旁预留的按钮安装位可直接嵌入急停开关、状态指示灯，无需额外开孔加工，减少现场装配的工序。散热设计是这类壳体的核心考量点，顶板位置预留了四个轴流风扇的安装位，采用下沉式安装结构，风扇固定位周边做了翻边强化处理，避免长期运行产生共振异响，风扇上方加装金属防护网，防止杂物落入风扇叶轮造成损坏；两侧侧板采用一体冲压成型的百叶窗式散热孔，孔位向下倾斜15度，在保证空气流通截面积的同时，避免车间飞溅的切削液、灰尘直接落入壳体内部，百叶窗的冲压凸起同时起到加强筋的作用，提升侧板的抗形变能力，减少薄铝板受力产生的凹陷变形。壳体底部设置四个可调式橡胶减震脚座，脚座通过螺栓与底板的预埋螺母连接，可根据地面平整度调整高度，保证设备放置平稳，橡胶材质可隔绝内部元件运行产生的振动传递到安装台面，同时也能避免壳体与地面直接接触产生的锈蚀问题。安装边界方面，壳体内部预留了标准的电气安装导轨卡槽，可直接固定断路器、继电器、端子排等标准电气元件，内部走线槽的安装位提前做了压铆螺母，无需现场攻丝；壳体后侧预留了穿线格兰头的安装孔位，可根据进出线数量选配不同规格的防水接头，满足不同布线需求。整体外形采用切角过渡设计，既避免尖锐边角造成的安装磕碰，也能压缩设备在转角位置的安装占用空间，适配车间内紧凑的设备布局场景，表面采用哑光喷塑处理，在工业环境下具备较好的耐油污、耐擦拭性能，长期使用不易出现漆面脱落、留痕的问题。
