A型公头转B型公头USB数据连接线结构

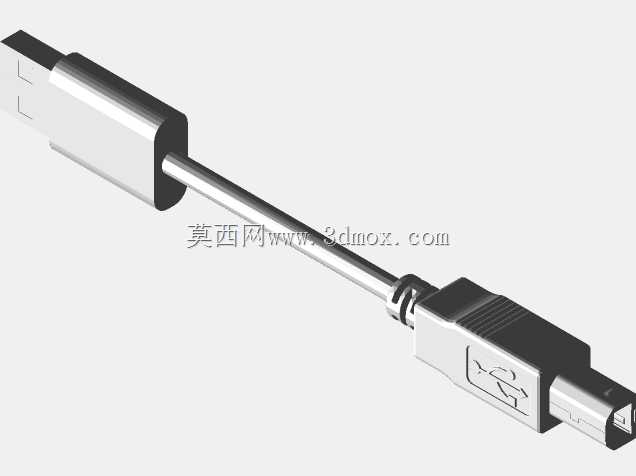

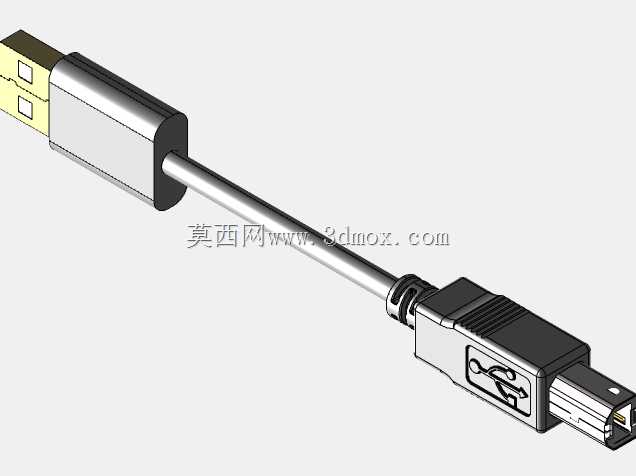

日常做设备外接布线、工控外设连接时，这类A型转B型的USB线是绕不开的常用连接件，打印机、桌面型扫描仪、老式工业数据采集终端、部分台式数控设备的调试接口，都靠这类线完成主机和外设端的信号与小功率供电传输。建模时最先要卡准的是两端接头的安装边界尺寸，A型公头的金属屏蔽壳外轮廓宽度、厚度要严格匹配通用USB母座的插拔公差，插舌部分的定位凸台位置不能有偏差，否则会出现插接过紧或者松垮接触不良的问题；B型公头多用于方形设备接口端，外壳的梯形导向斜面角度要做准，插入设备母座时能靠斜面自动导正，不需要反复对准对位。线身部分和接头衔接的位置做了阶梯式的防弯折应力槽，实际使用中这个位置是最容易出现内部线芯断裂的部位，建模时把过渡段的圆弧过渡做顺，包覆的塑胶层厚度从接头端到线身平滑递减，能模拟实际产品的抗弯折性能，不会出现直角转折导致的应力集中问题。接头内部的金属屏蔽层是一体冲压弯折的结构，建模时还原了屏蔽壳的咬合卡扣结构，实际生产中这个卡扣是把屏蔽壳和内部塑胶基座卡紧固定，避免插拔时屏蔽壳松脱。线身部分采用圆柱包覆结构，内部的四芯线做了简化的整体包覆处理，不需要拆分单根线芯，毕竟做设备布线模拟时只需要体现线身的弯曲半径和走线空间即可，过细的内部结构反而会增加装配时的运算负载。做设备装配模拟的时候，这类线缆模型要重点核对两端接头伸出设备面板后的空间余量，B型端插入设备后，接头尾部的防弯折段要预留足够的弯曲空间，不能和设备周边的结构件产生干涉，尤其是设备侧面板有凸起结构或者相邻布置其他接口的时候，要提前通过模型模拟插拔路径，避免实际装机后出现线缆插不到位、或者弯折角度超过线身允许的最小弯曲半径的问题。A型端插入电脑主机或者工控机USB接口时，也要注意接头周边的空间，部分紧凑型工控机的USB接口间距较小，接头外壳的厚度不能超出相邻接口的安全间距，否则会挡住旁边的接口无法使用。整个模型的外形还原了量产产品的真实比例，接头表面的USB标识凹槽也做了细节还原，做产品展示或者布线演示时能直观区分接头类型，不会和Mini USB、Micro USB等其他类型的接头混淆。
