IP67防护级弯插式DB15公头PCB连接器

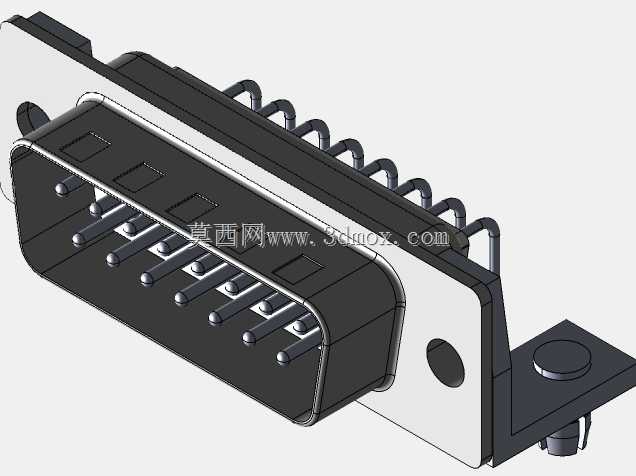

这款弯插式DB15公头连接器，核心定位是满足严苛户外、工业潮湿场景下的板端信号传输需求，IP67的防护等级意味着它可以在短时浸水、多粉尘的工况下稳定工作，不会因为外界水汽、粉尘侵入导致针脚短路、接触不良，常见于户外工业控制板卡、车载检测设备、船用电子模块、户外通讯终端这类对防护有硬性要求的设备上，替代普通无防护的DB15接插件，解决常规接插件在恶劣环境下可靠性不足的痛点。

从设计思路来看，这款连接器采用90度弯插结构，针脚直接适配PCB板的焊盘布局，插装后连接器主体平行于PCB板面，相比直插式结构能大幅降低设备内部的垂直空间占用，适合薄型壳体的设备安装。连接器前端的插合面做了密封结构设计，和配套母头对插锁紧后，配合密封圈可以实现插合面的完全密封，尾部的弯角出线位置也做了灌封密封处理，杜绝水汽从针脚与塑壳的缝隙渗入PCB板侧。金属外壳采用带固定耳的结构，固定耳上预留了标准安装孔，除了针脚焊接在PCB上提供固定力之外，还可以通过螺丝将连接器外壳与设备壳体、PCB板的固定柱锁附，避免频繁插拔导致焊盘脱落、针脚虚接的问题，抗振动性能远优于普通无固定耳的板载连接器。

安装边界方面，这款连接器的针脚间距完全遵循标准DB15接插件的尺寸规范，15根信号针分两排排布，焊盘位置可以直接兼容常规DB15公头的PCB封装，不需要重新设计板卡走线，替换成本极低。连接器的插合端面突出设备壳体的尺寸经过优化，不会因为加装密封结构导致插合后母头突出壳体过多，固定耳的安装孔位与标准D-SUB连接器的安装孔距完全一致，设备壳体的开孔可以直接沿用普通DB15连接器的开孔尺寸，只需要在壳体与连接器的贴合面加装配套密封垫就能实现整机的IP67防护。金属外壳做了镀镍防锈处理，在盐雾、高湿环境下不会出现锈蚀脱落的问题，塑壳部分采用耐高低温的工程塑料，在-40℃到105℃的温度区间内不会出现脆裂、变形，适配工业场景宽温工作的要求。

实际选型使用时需要注意，这款连接器的弯插针脚长度是针对1.6mm标准厚度PCB设计的，波峰焊时不需要额外剪脚，针脚的焊盘设计做了加宽处理，焊接时的附着力更强，大电流信号针脚还做了加粗处理，单针可以承载更大的信号电流，满足工业控制信号、小功率电源的混合传输需求，不需要额外设置独立的电源接插件，能简化板卡的接口布局。
