内螺纹连接G1/4镍镀12mm扩展适配接头

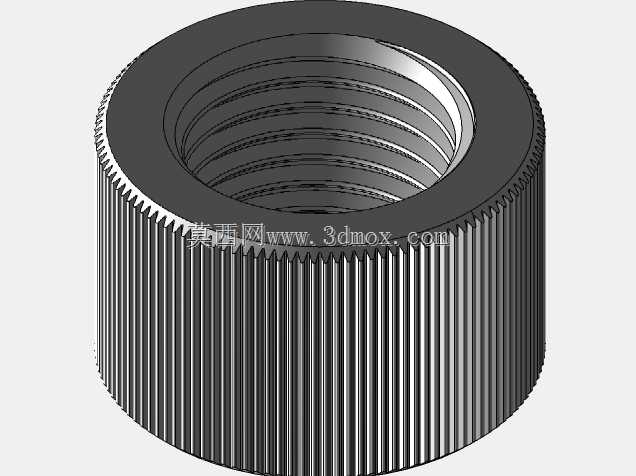

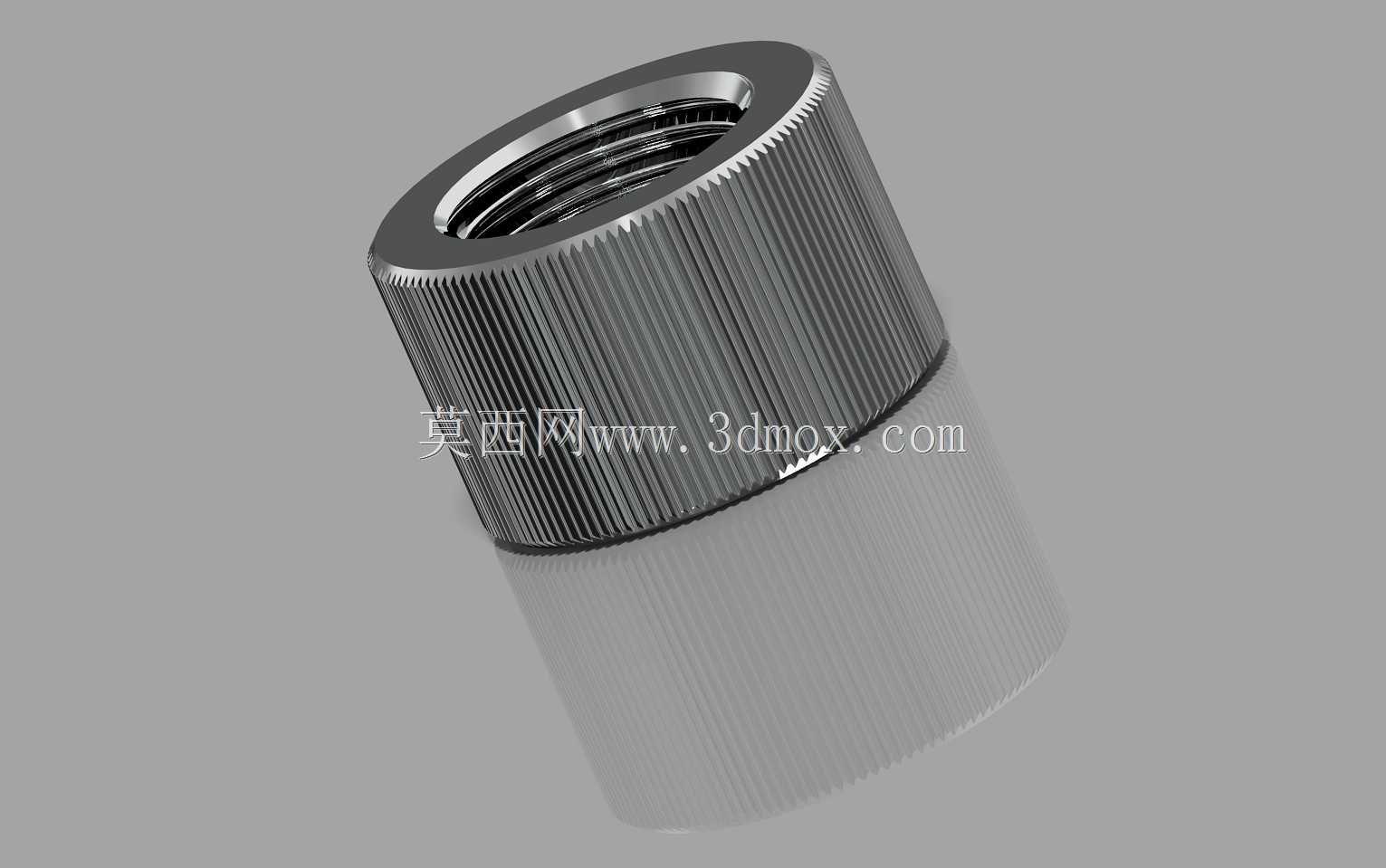

在气动回路、低压流体输送、小型设备气路搭建的现场，经常会遇到原有接口螺纹规格匹配但安装深度不足、或是需要在紧凑空间内延伸接口位置的工况，这类双内螺纹扩展接头就是为解决这类衔接问题设计的。这款适配接头两端均为内螺纹结构，其中一端为G1/4管螺纹，这是气动系统、小型水冷回路、低压润滑管路中应用极广的接口规格，另一端匹配对应12mm安装边界的内螺纹接口，整体安装高度控制在12mm，不会在安装后占用过多的轴向空间，尤其适合阀岛集成、设备面板后侧、狭小安装舱内的管路延伸作业。从结构设计来看，接头外壁采用全周滚花工艺处理，没有预留额外的扳手卡位，这一设计是考虑到这类小规格接头的手动拧紧需求，在安装空间受限无法使用活动扳手的场景下，操作人员可以直接用手指捏住滚花部位完成拧紧操作，滚花的齿形深度经过优化，既不会因为齿纹过锐划伤操作人员手部，也能保证足够的摩擦力，避免手上沾有少量油污时出现打滑的情况。接头表面采用镍镀处理，相比普通镀锌层，镍镀层的表面粗糙度更低，抗锈蚀能力更强，在有少量冷凝水、弱腐蚀性气体的车间环境中使用，也能长时间保持表面光洁，不会因为锈蚀产生的碎屑污染管路内部的介质。建模过程中需要重点关注内螺纹的收尾尺寸，G1/4管螺纹的有效旋合长度需要保证不小于8mm，才能满足常规工况下的密封要求，避免出现螺纹旋合不足导致的介质泄漏问题；同时接头两端的内螺纹同轴度需要控制在0.05mm以内，否则在对接管路时会出现管路别劲的情况，长期使用会在接头根部产生应力集中，增加开裂泄漏的风险。接头的外圆与内螺纹的壁厚经过核算，在1MPa的工作压力下，壁厚的安全系数超过3倍，完全满足常规气动回路、低压水路的使用强度要求，不会因为正常的管路拉扯、压力波动出现接头变形的问题。在实际选型使用时，需要注意这款接头为直通双内螺纹结构，仅用于同轴线方向的管路延伸，不能用于有角度偏移的管路对接，安装时不需要在螺纹处缠绕过多生料带，避免多余的生料带碎屑进入管路内部，堵塞下游的节流阀、气缸等精密气动元件。
