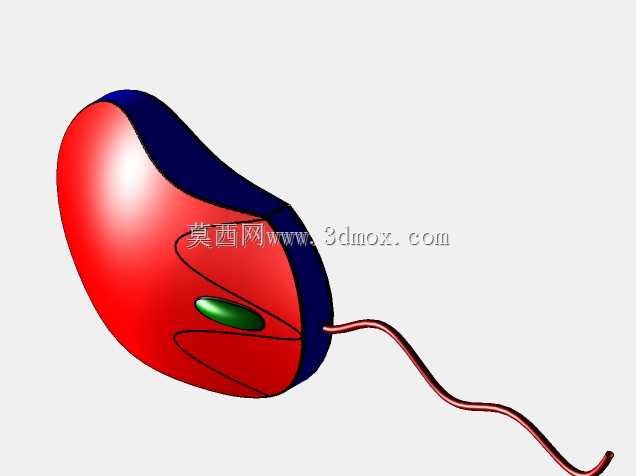

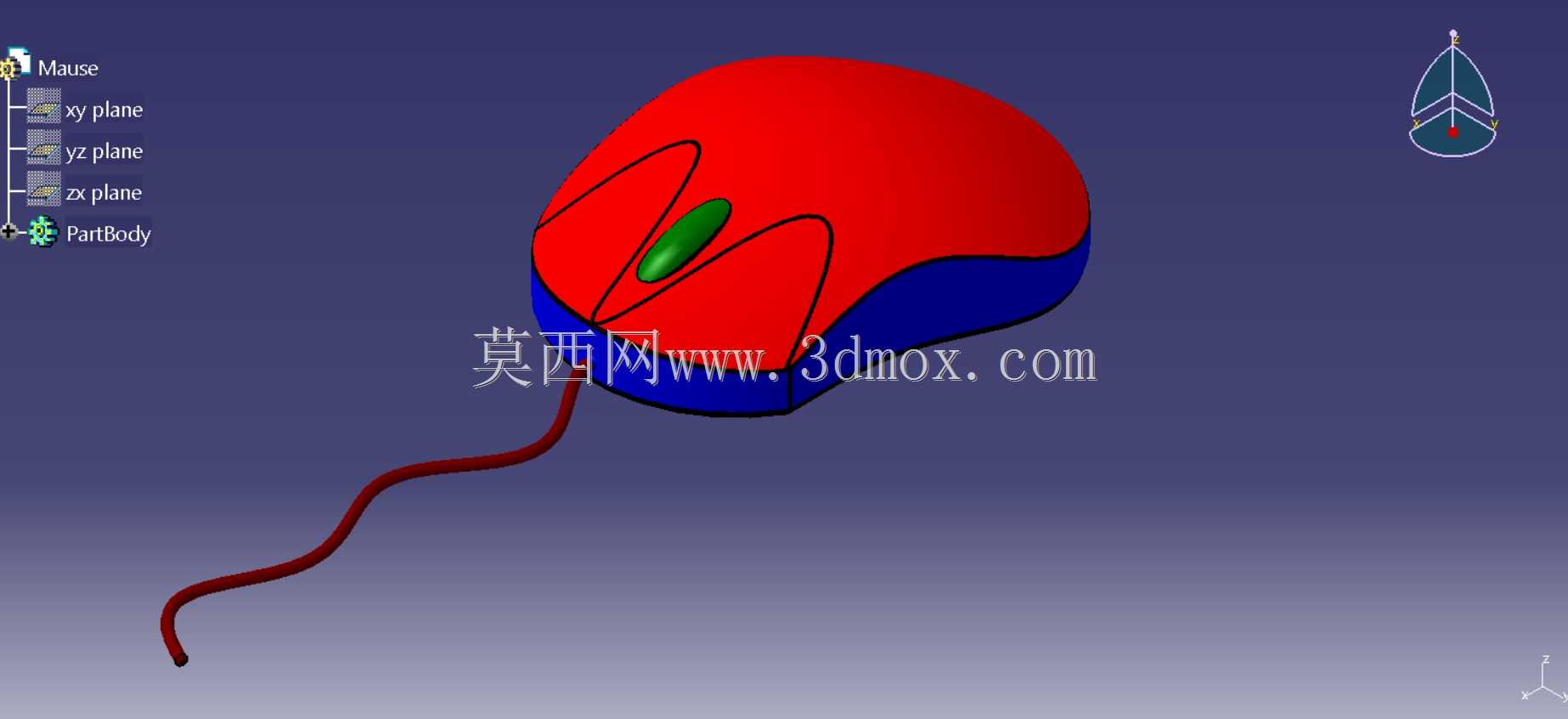

曲面造型有线光电鼠标外观结构设计

这款有线光电鼠标的曲面建模成果，完全围绕日常桌面办公、家用电脑操作的实际使用场景搭建，核心是解决常规直板鼠标握持时腕部悬空、长时间操作易产生劳损的问题。建模过程中优先参考了成年用户手掌自然放松状态下的掌面弧度，将鼠标上盖的主曲面做了非对称的抬升设计：对应掌心贴合的区域做了12度左右的弧面凸起，刚好承托掌根位置的压力，左右按键区域的曲面则顺着手指自然弯曲的弧度做了下沉处理，按键与上盖主体的分型线沿着曲面的曲率走势布置，没有生硬的直角转折，既保证了外观的流畅感，也能让手指搭放在按键上时没有硌手的触感。从结构边界来看，这款鼠标的整体长宽尺寸控制在118mm×62mm的常规桌面适配范围内，最高处的隆起高度为38mm，刚好适配绝大多数成年用户的握持尺寸，不会因为尺寸过大挤占桌面键盘旁的操作空间，也不会因为尺寸过小导致手掌蜷缩发力不当。鼠标侧裙的曲面做了内收的微弧处理，对应拇指和无名指的握持位置预留了0.8mm的内凹贴合面，表面没有额外的防滑凸点结构，依靠曲面本身的弧度就能提供足够的握持摩擦力，快速移动鼠标时不会出现打滑脱手的情况。滚轮部分布置在左右按键的中缝靠前位置，滚轮的曲面做了圆弧收边，突出上盖表面的高度为7mm，滚动时的行程边界做了限位设计，不会因为按压幅度过大触碰下方的PCB安装位。鼠标尾部的出线位置做了圆弧过渡的出线槽，线缆从槽位引出后自然向下弯曲，不会因为线缆的硬挺度顶到桌面影响鼠标的平滑移动。建模时所有曲面都做了G2连续处理，相邻曲面之间没有曲率突变，后续做外壳注塑开模时，可以直接提取曲面作为模具型腔的加工面，不需要额外做曲面补正处理。外壳的壁厚按照常规ABS注塑工艺要求设置为1.8mm，内部的安装柱、卡扣位都顺着外曲面的走势布置，不会出现壁厚不均导致的注塑缩痕问题。底部的脚垫安装位做了下沉0.5mm的平面区域，四个脚垫的位置对称布置，保证鼠标在鼠标垫上滑动时四个受力点受力均匀，不会出现一侧翘边的情况。从功能适配的角度，这款曲面造型的鼠标既可以满足日常办公的长时间握持需求，也能适配普通家用场景下的休闲操作，曲面造型没有多余的装饰性凸起，外壳表面的分模线都布置在视觉不易察觉的侧下方位置，兼顾了外观的整体性和结构的可制造性，建模过程中预留的内部安装空间可以兼容常规的光电传感器、微动开关和滚轮编码器，不需要额外调整结构布局就能完成后续的实物装配。
