Bursa城市BMC总线钣金结构件

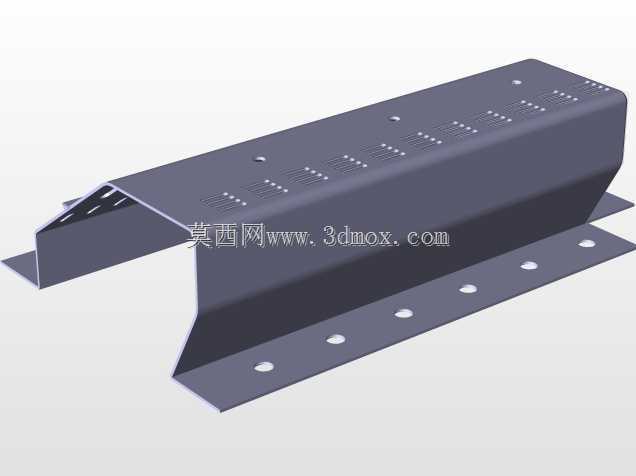

　　在城市配网末端的交流稳压供电场景中，这类BMC总线构件承担着汇流排防护、布线规整以及安装基准的多重作用，区别于常规的开放式汇流排结构，该构件采用一体化折弯的钣金壳体设计，能够在多尘、存在凝露风险的户外配电工况下，为内部的汇流铜排提供物理防护，避免异物搭接造成的相间短路，同时规整的走线槽位能够让二次控制线与主功率回路保持安全间距，减少电磁干扰对稳压控制回路的影响。从结构设计逻辑来看，构件主体采用多道折弯成型的U型主腔体，腔体侧壁等距排布的长条散热孔，是结合交流稳压器持续工作时汇流排的温升特性设计的，开孔尺寸经过核算，既能够保证空气对流带走汇流排工作产生的热量，又能防止直径大于2.5mm的固体异物进入腔体内部，

　　满足低压配电设备的外壳防护等级要求。底部延伸出的安装法兰边，均匀分布的圆形安装孔位，是按照标准配电柜体的安装梁间距做的适配设计，孔位公差控制在±0.2mm范围内，能够直接匹配M6规格的安装螺栓，现场安装时不需要额外打孔调整，大幅缩短配电设备的装配周期。腔体两端的折边结构做了15度的外翻角度处理，一方面是为了在装配时给内部汇流排的插入提供导向，避免硬插造成的铜排绝缘层刮损，另一方面外翻折边能够提升构件整体的结构刚度，减少长尺寸钣金件在运输、安装过程中产生的形变，保证腔体内部的有效安装空间不发生偏移。在实际的设备集成场景中，该构件安装在交流稳压器的功率舱中部，上方对接主输入回路的进线端子，下方分路连接各稳压模块的输出端，

　　腔体内部预留的卡槽结构可以直接插入绝缘隔弧板，将不同相序的汇流排做物理隔离，避免大电流分断时产生的电弧跨相引发故障。构件表面采用的是静电喷塑处理，涂层厚度控制在60-80μm，能够耐受配电舱内的轻微腐蚀环境，同时喷塑层的绝缘特性能够进一步降低壳体带电的风险，提升设备运行的安全性。从安装边界来看，构件的整体宽度适配主流的220V/380V交流稳压器柜体内部安装间距，腔体内部的净空高度能够容纳最大截面积为120mm²的铜质汇流排，侧壁的开孔位置与内部汇流排的接线端子位置一一对应，外部控制线可以直接通过开孔接入端子，不需要额外在壳体上加工走线孔。在结构强度设计上，折弯处的圆角半径按照钣金厚度的1.5倍设置，

　　既避免了折弯处出现应力集中导致的开裂问题，也不会因为圆角过大造成腔体内部有效空间的浪费，法兰边的安装孔周边做了轻微的沉台处理，能够让螺栓安装后头部不突出法兰平面，保证构件安装后与安装梁完全贴合，不会出现间隙造成的固定松动。这类总线结构件的设计，本质上是在配电设备的电气安全要求、装配效率要求、散热要求之间做的平衡，没有冗余的结构设计，每一处折边、每一个开孔都对应实际工况下的具体需求，比如腔体上表面的小孔是用于固定内部隔弧板的自攻螺丝定位孔，位置精度直接决定隔弧板的安装垂直度，避免隔弧板偏移造成的电气间隙不足；两端的缺口结构是为了避让柜体内的竖向安装梁，让构件能够完全嵌入安装位，不会和其他柜体结构产生干涉。在三维建模过程中，这类钣金件需要重点关注折弯系数的设置，保证展开后的下料尺寸准确，折弯后各孔位的位置度符合装配要求，同时需要校验装配过程中各部件的干涉情况，比如汇流排插入时是否会和腔体侧壁剐蹭，安装螺栓是否有足够的操作空间，接线端子接入后线缆的弯曲半径是否满足规范要求，这些细节都直接影响最终产品的装配可行性和长期运行可靠性。
