汽车工程用铰接式连接支座结构设计

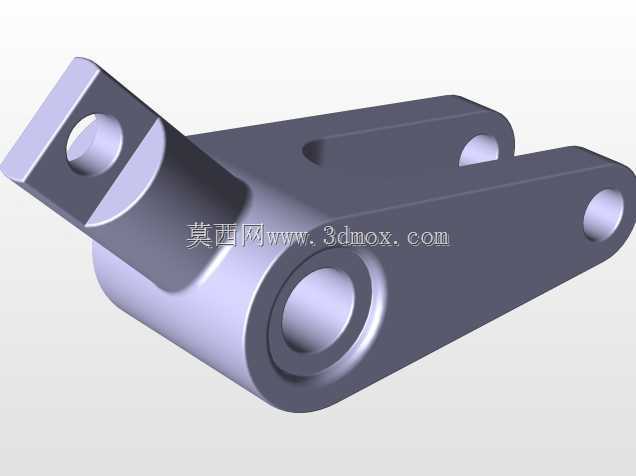

　　该铰接式连接支座主要应用于汽车底盘悬挂系统、工程机械连杆机构的铰接点位，承担多方向载荷传递与相对转动自由度约束的核心作用，在车辆行驶过程中，可缓冲路面冲击带来的交变载荷，同时保证连接部件之间的转动灵活性，避免刚性连接带来的应力集中断裂风险。从结构设计逻辑来看，支座整体采用一体化铸造成型后机加工的工艺路线，主体为块状承力基体，一端延伸出带同轴通孔的单耳铰接端，另一端设置平行双耳铰接结构，单耳端的通孔用于与主动侧连杆销轴配合，双耳端的通孔用于与从动侧构件销轴连接，两个铰接孔的轴线呈空间垂直布局，可实现两个正交方向的转动自由度释放，适配多维度摆动的工况需求。设计阶段重点考量了安装边界的适配性，单耳端的外轮廓做了斜切避让处理，

　　避免构件摆动过程中与周边安装支架发生运动干涉，双耳的间距尺寸严格匹配配套连接件的端部厚度，预留0.2-0.3mm的装配间隙，既保证销轴穿装的顺畅性，又避免间隙过大带来的横向窜动异响。承力基体的过渡位置全部采用圆角平滑过渡，圆角半径根据相邻壁面的厚度差设置为壁厚的0.3-0.5倍，有效降低应力集中系数，在交变载荷工况下可大幅提升疲劳寿命。铰接孔的内壁设计有同轴沉孔台阶，用于镶嵌自润滑轴套，沉孔的深度与轴套的法兰厚度匹配，装配后轴套端面与支座端面齐平，不会额外占用轴向安装空间，同时轴套的存在可避免销轴与支座本体的直接摩擦，日常维护仅需定期加注润滑脂即可，无需整体更换支座。从安装适配维度来看，支座的基体平面设置有定位基准面，

　　安装时可通过基准面快速与安装架贴合定位，无需额外制作定位工装，单耳与双耳的铰接孔端面均做了铣平处理，保证销轴装配后端面的垂直度，避免销轴受偏载力出现弯曲变形。在载荷传递路径设计上，外力从单耳端通孔传入后，通过加厚的承力筋条分散传导至双耳端的两个铰接耳，筋条的走向与主载荷方向保持一致，尽可能减少载荷传递过程中的弯折损耗，承力筋的厚度从单耳端到双耳端逐步过渡，避免截面突变带来的应力突变。针对实际使用中可能出现的泥沙、污水侵入铰接点位的问题，铰接孔的外端预留有密封件安装槽，可装配防尘密封圈，阻挡外界杂质进入铰接摩擦副，延长轴套与销轴的使用寿命。该结构在设计过程中经过了多轮运动仿真验证，模拟了极限摆动角度下的构件运动轨迹，

　　确认全行程范围内无结构干涉，同时通过有限元分析校核了极限载荷下的应力分布，对应力偏高的局部位置做了加厚处理，在保证整体强度满足要求的前提下，尽可能去除非承力区域的多余材料，实现结构轻量化，降低整车的簧下质量，提升车辆行驶的操控稳定性。
