适配UP核心单板的紧凑型方形安装盒

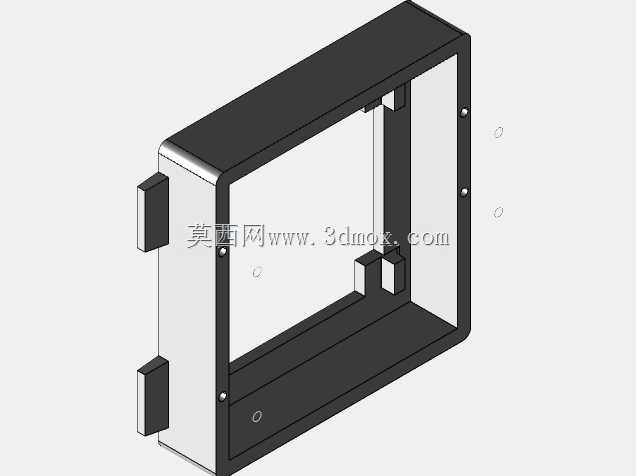

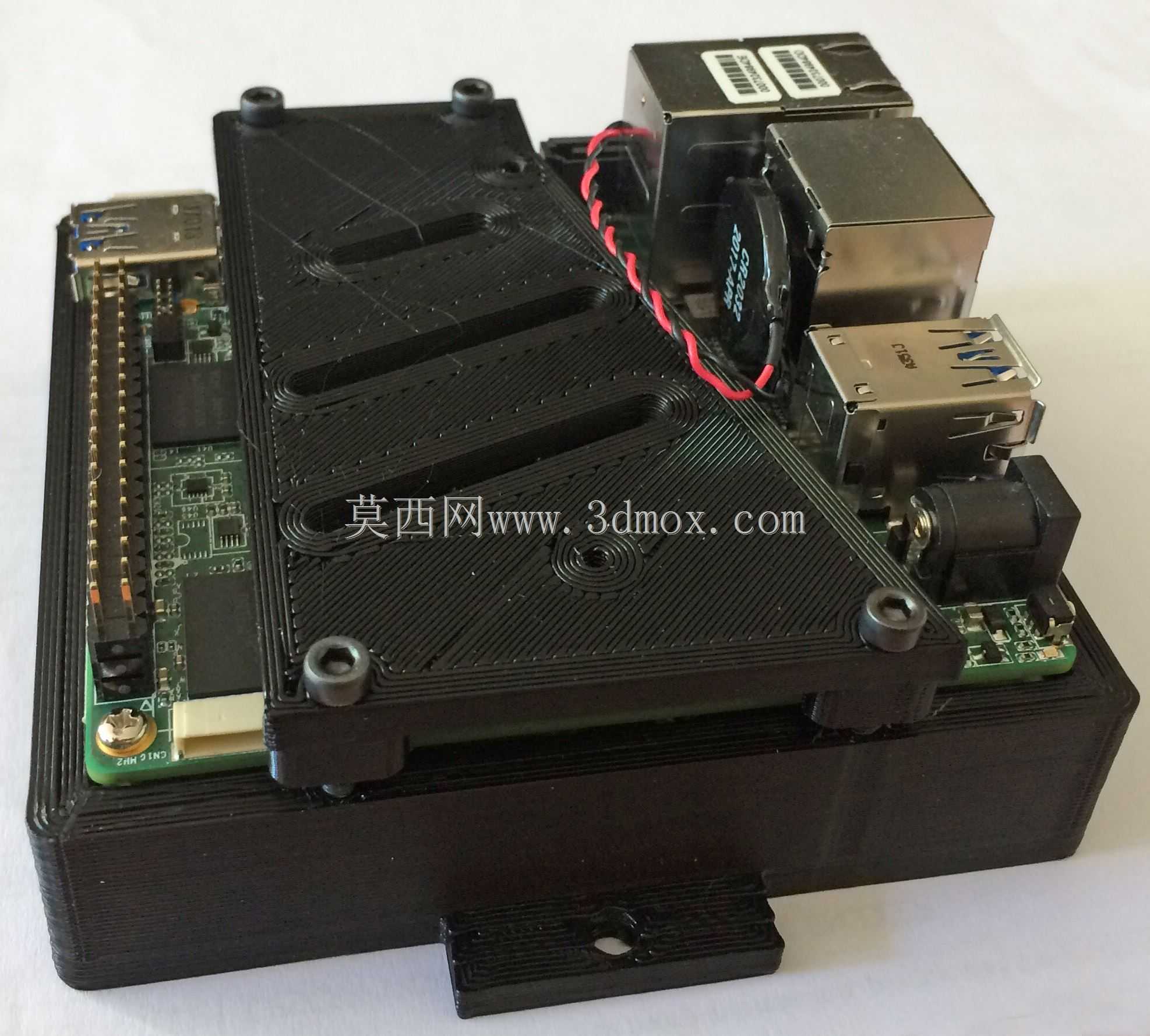

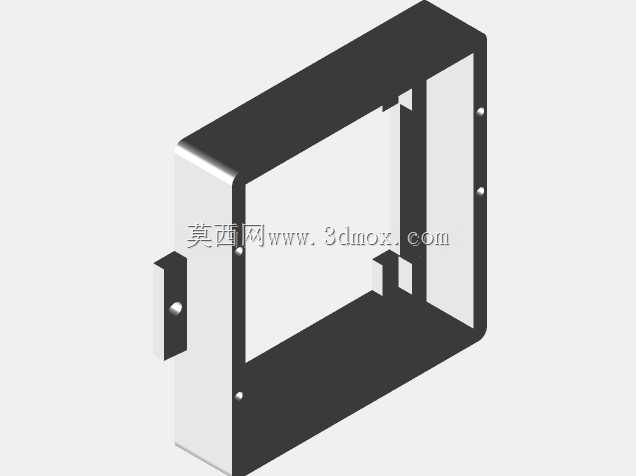

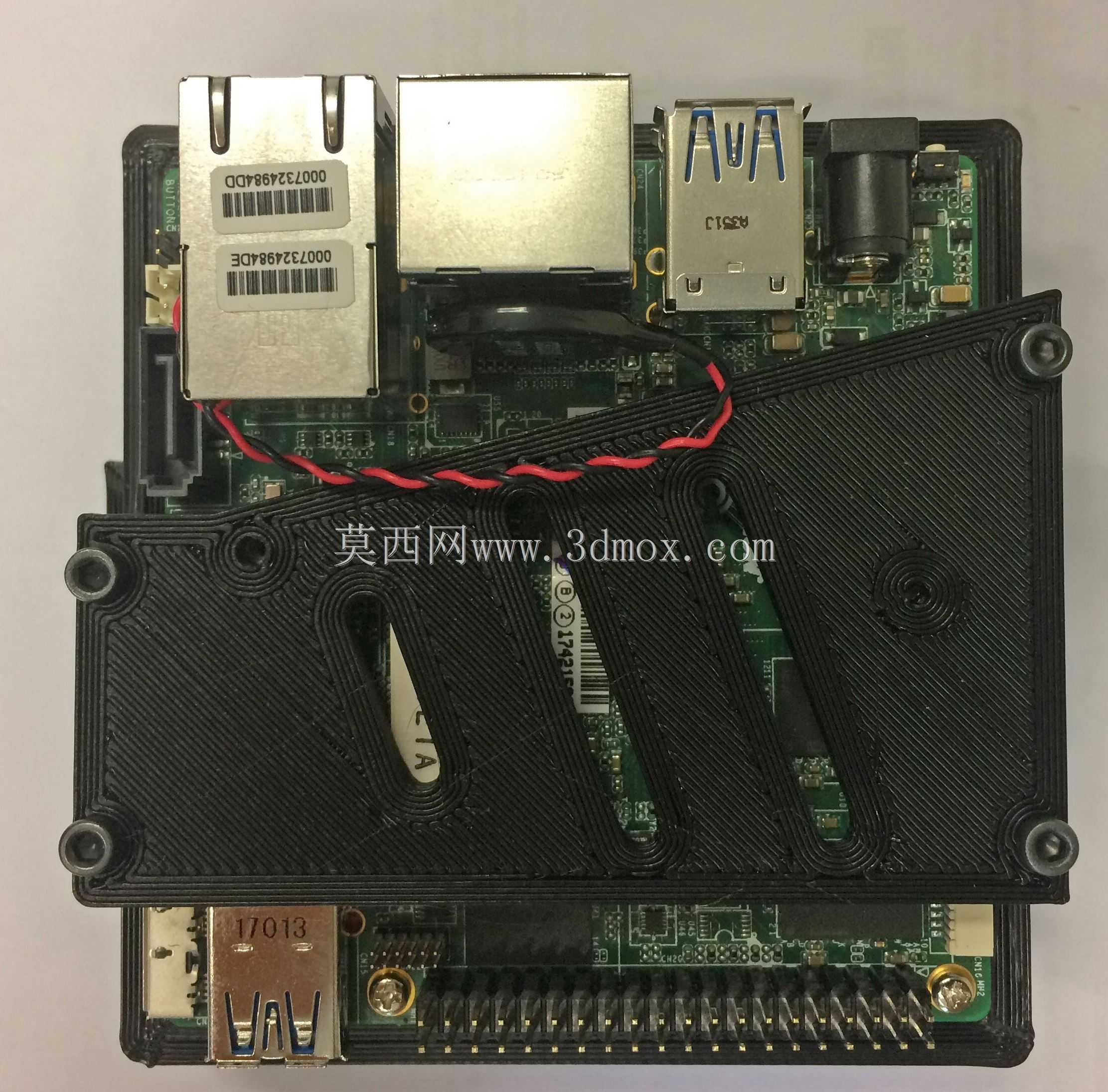

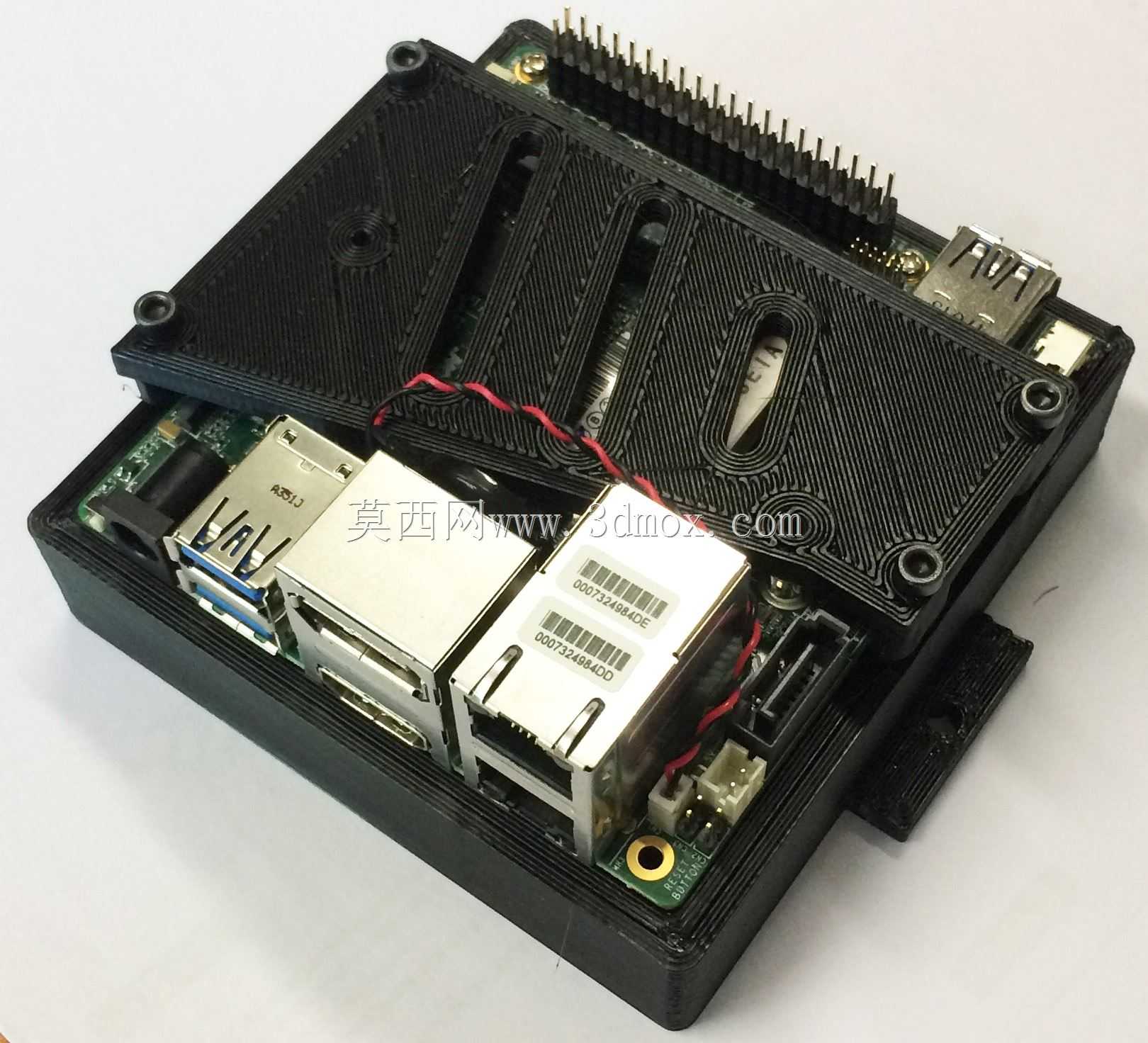

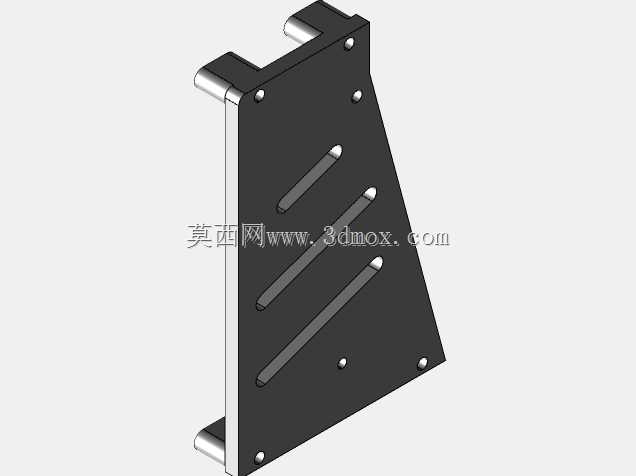

这款安装盒主要面向嵌入式开发、小型边缘计算节点部署场景，针对搭载AI核心的UP系列方形单板做适配，在不额外加装扩展板的前提下，为核心板提供基础防护与规整安装载体，常见于桌面级原型验证、小型智能设备内置主控承载、教学实验平台搭建这类对安装空间有严格限制的场景。设计之初就把紧凑性放在首位，整体外轮廓完全贴合核心板的安装边界，没有多余的外伸结构，能塞进狭窄的设备内腔，不会和周边的接线、其他功能模块产生空间干涉。盒体采用上下扣合的结构，四个角位预留对应核心板安装孔位的固定柱，装配时不需要额外制作转接支架，直接将核心板对准固定柱锁紧，再扣合上盖即可完成组装，全程不需要复杂的工装辅助，日常维护拆装上盖就能直接操作板载接口、调试跳线。上盖表面做了交错的加强筋纹理，在控制盒体整体壁厚、降低整体重量的同时，提升了上盖的结构刚性，避免日常搬运、设备震动过程中盒体变形挤压板载元件，同时筋条之间的空隙也能形成辅助散热的空气流道，核心板高负载运行时产生的热量可以通过筋条间隙向外散出，不会在盒内形成积热区。盒体对应板载USB、以太网等接口的位置做了精准的开口避让，装配完成后所有外接接口都能正常插拔使用，不需要额外打磨修整开口，接口边缘做了微小的倒角处理，插拔线材时不会刮伤线材外被。安装边界上，盒体底部预留了可选的固定孔位，既可以直接放置在桌面使用，也能通过螺丝固定在设备内的安装平面上，适配不同的安装需求。整体结构没有复杂的倒扣、抽芯结构，不管是3D打印打样验证，还是小批量注塑生产都能快速实现，开模成本低，生产良率有保障。针对单板上的排针区域，上盖对应位置做了内凹避让，不会压弯排针，也不会影响排针外接扩展模块时的接线操作，盒体内部的走线空间刚好可以容纳板载接线所需的细导线，比如板载供电的引线可以顺着盒体内侧的走线槽排布，不会被上下盖夹伤绝缘层。
