树莓派PiFace数字IO扩展板结构设计

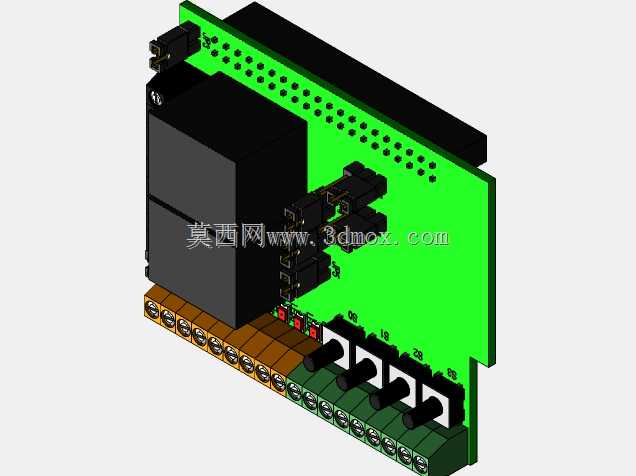

在嵌入式开发与小型工业控制场景中，树莓派作为核心主控板常面临原生IO口数量不足、驱动能力弱的问题，这款PiFace数字2 IO板正是为解决这类痛点设计的扩展模块，可直接叠装在树莓派主板上方，无需额外接线即可完成电气连接，大幅降低小型控制项目的接线复杂度。从结构设计来看，整块扩展板采用标准叠层安装尺寸，板边预留的排针孔位完全匹配树莓派GPIO排针的间距与排布，安装时直接对准排针插合即可，板体边缘的固定孔位也对应树莓派的安装孔，可配合铜柱完成双层板的固定，避免使用过程中出现松动移位的情况。板载核心功能部件包含四路继电器模块，可直接驱动小功率交流或直流负载，满足小型设备的开关量控制需求，继电器模块采用立式排布，充分利用板上垂直空间，减少水平方向的尺寸占用；继电器下方排布整排接线端子，端子采用螺丝锁紧结构，方便外部控制线的接入与拆卸，端子旁预留清晰的丝印标识，标注每个端子对应的通道编号与功能定义，降低接线出错概率。板体侧边设置四路拨码开关，可用于地址配置或功能模式切换，拨码开关旁同样配有对应丝印，方便现场调试时快速识别开关状态；板上还预留多组跳针点位，可通过跳线帽完成不同功能模式的切换，适配不同的使用场景。设计过程中充分考虑板上元件的排布合理性，将大体积的继电器模块布置在板体一侧，避免遮挡树莓派原生接口，保证树莓派自身的USB、网口等接口可正常使用；发热元件之间预留足够的散热间隙，避免长时间工作时热量堆积影响元件寿命。板体边缘的排母接口可用于后续功能扩展，可根据需求叠装其他功能模块，搭建更复杂的控制系统。这类扩展板广泛应用于小型智能设备控制、教学实验平台搭建、简易工业逻辑控制、家居智能化改造等场景，其紧凑的结构设计无需额外占用安装空间，可直接集成到小型控制箱内，配合主控板完成开关量信号采集与负载驱动功能。建模过程中对板上各元件的外形尺寸、安装位置做了精准还原，可直接用于结构装配验证，检查叠装后是否存在元件干涉、接口遮挡等问题，也可用于教学演示中直观展示扩展板的结构组成与元件排布，帮助开发者快速理解硬件布局逻辑，提前完成安装结构的适配设计，减少实际打样调试的次数。
