航模用外转子无刷动力电机结构

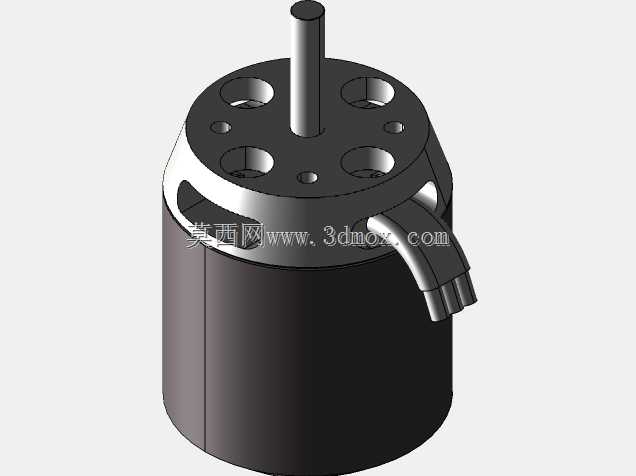

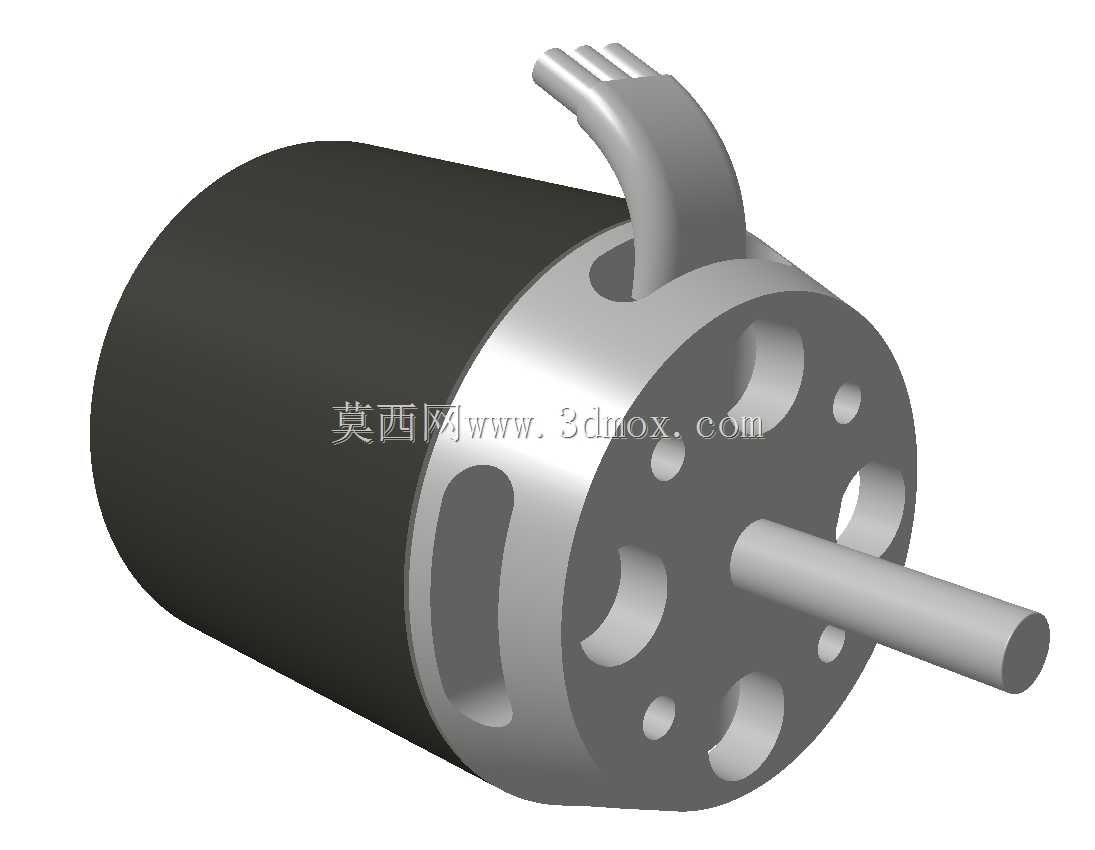

这款无刷动力部件主要面向固定翼航模、小型无人机这类航空模型的动力输出场景，在350kv规格的动力匹配下，可适配中等尺寸的固定翼特技机、像真机以及多旋翼航拍平台，同系列不同kv值的产品安装接口完全通用，能覆盖从慢速滑翔到高速特技飞行的不同动力需求，设计时优先考虑了航模装机的空间适配性，外转子结构的定子绕组部分做了环形镂空处理，既可以减轻整机重量，也能在高转速运转时形成空气对流通道，带走绕组持续工作产生的热量，避免长时间大油门输出时出现过热退磁的问题。输出轴采用标准直径的光轴设计，可直接适配市面上主流规格的螺旋桨桨夹，不需要额外做转接加工，出线端的弧形护线结构做了圆角过渡处理，装机走线时不会出现线材被锐边割破绝缘层的隐患，端盖上的周向安装孔位按照航模常用的电机安装座孔距设计，既可以用X型支架倒装在机身防火墙上，也可以用快拆结构直接卡在电机座的定位槽里，安装时不需要额外打孔调整位置。从结构设计逻辑来看，外转子的外壳采用薄壁导磁结构，既作为磁钢的承载基体，也能在转动时带动周围空气流动形成主动散热效果，定子部分的硅钢片叠压厚度经过匹配计算，在对应kv值下能保证扭矩输出曲线平滑，低速运转时不会出现明显的扭矩抖动，高速段也能维持稳定的输出效率，不会因为磁路设计不合理出现空载电流过大的问题。整体外形的圆柱段直径和轴向长度都控制在航模常用的动力舱安装尺寸范围内，不会出现装机时突出整流罩过多或者干涉机身内部舵机、电调安装的问题，端盖的镂空槽同时兼顾了减重和散热的作用，在保证结构强度满足大拉力输出的前提下，尽可能降低了自身重量，符合航空模型对动力部件推重比的高要求。
