FLIR轻子热成像相机简易结构设计

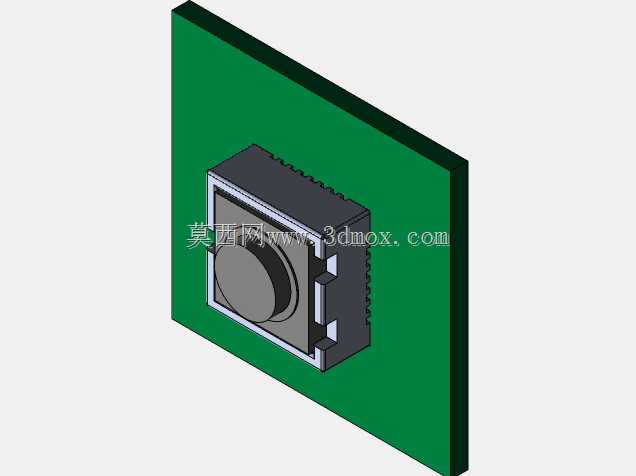

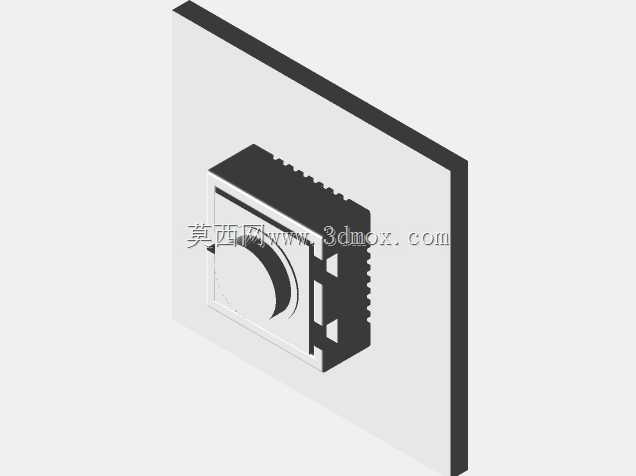

这款热成像相机模组的结构设计，核心围绕嵌入式集成场景的实际装配需求展开，没有做冗余的外观装饰性结构，所有特征都服务于功能实现与安装适配。从实际应用场景来看，这类小型热成像模组常被集成到手持测温设备、工业巡检无人机、车载辅助驾驶感知单元、安防监控前端设备中，不同集成场景对模组的安装边界、接口位置都有差异化要求，这款简化结构版本保留了核心的成像模组安装位、侧边接插接口定位、散热鳍片排布，能满足多数常规集成场景的结构参考需求。

从功能特性对应的结构设计来看，模组主体的成像端预留了标准镜头安装沉台，沉台的同轴度公差在建模时按照常规光学件装配要求做了限位，避免镜头安装后出现光轴偏移；侧边的接插接口位置做了凸台防护，防止集成装配时插件外力传导到内部PCB板造成焊点脱开；模组背部的鳍片结构不是装饰特征，是对应核心成像芯片的发热区域做的被动散热结构，鳍片的间距、高度都按照自然对流散热的常规参数设置，能保证模组长时间连续工作时核心芯片温度处于合理区间，不会因为过热出现成像噪点增加、帧率波动的问题。

设计思路上没有追求高复杂度的精密外壳结构，而是做了适配快速验证的简化构型，去掉了量产版本上的密封胶槽、固定螺丝柱的加强筋、屏蔽罩卡扣等细节，保留了核心的外形轮廓与关键安装特征，方便工程师在做整机方案验证时快速导入模型，完成装配干涉检查、安装空间预留的工作，不需要在非核心的细节结构上耗费调整时间。外形尺寸方面，模组整体为方正构型，成像端突出的镜头部分高度控制在常规小焦距热成像镜头的通用尺寸范围内，背部鳍片的总高度没有超出常规集成场景的预留空间阈值，侧边接口的位置距离模组边缘留有足够的接插操作空间，安装时可以通过模组四角的预留固定位完成锁附，不需要额外设计转接支架就能适配多数标准安装孔位的集成需求。

在实际工程选型参考中，这类简化模型能帮助结构工程师快速评估热成像模组在整机内部的布局合理性，提前预判镜头视场角是否会被整机外壳遮挡、散热风道是否能覆盖模组的发热区域、接插线束的弯折半径是否满足工艺要求，省去了从零开始绘制模组轮廓的时间，也能避免因为自行估算尺寸造成的装配干涉问题，尤其适合方案阶段的快速迭代验证，不需要等待供应商提供精确的量产模型就能推进整体布局设计。
