微型带安装耳片接近感应元件结构

做自动化线体改造时，最先要考虑的就是工位检测元件的安装空间，很多紧凑装配工位、小型模组滑台的侧边，根本塞不下常规尺寸的圆柱型接近开关，这时候这类薄型带安装耳的微型接近传感器，就能解决很多空间受限的检测痛点。这类元件的核心用途是在极小安装边界下，完成金属工件到位、滑台行程限位、小型夹具开合状态的非接触检测，不需要和被测件发生机械碰撞，靠电磁感应就能输出开关信号，不会因为长期机械碰撞出现检测头磨损的问题，在3C电子小件装配、桌面型非标模组、医疗样本输送线这类对安装体积要求严苛的场景里，适配性远高于常规规格的检测元件。

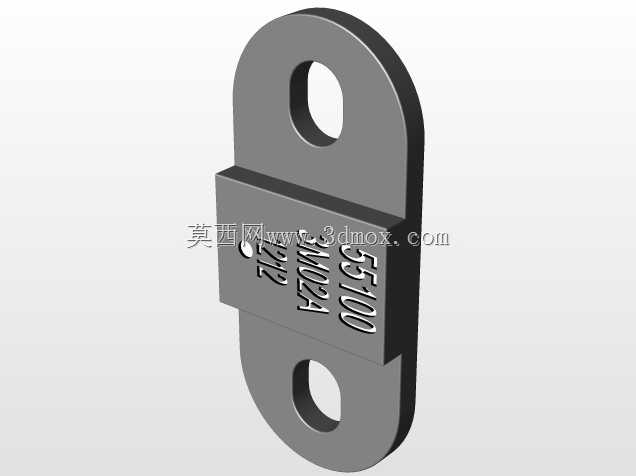

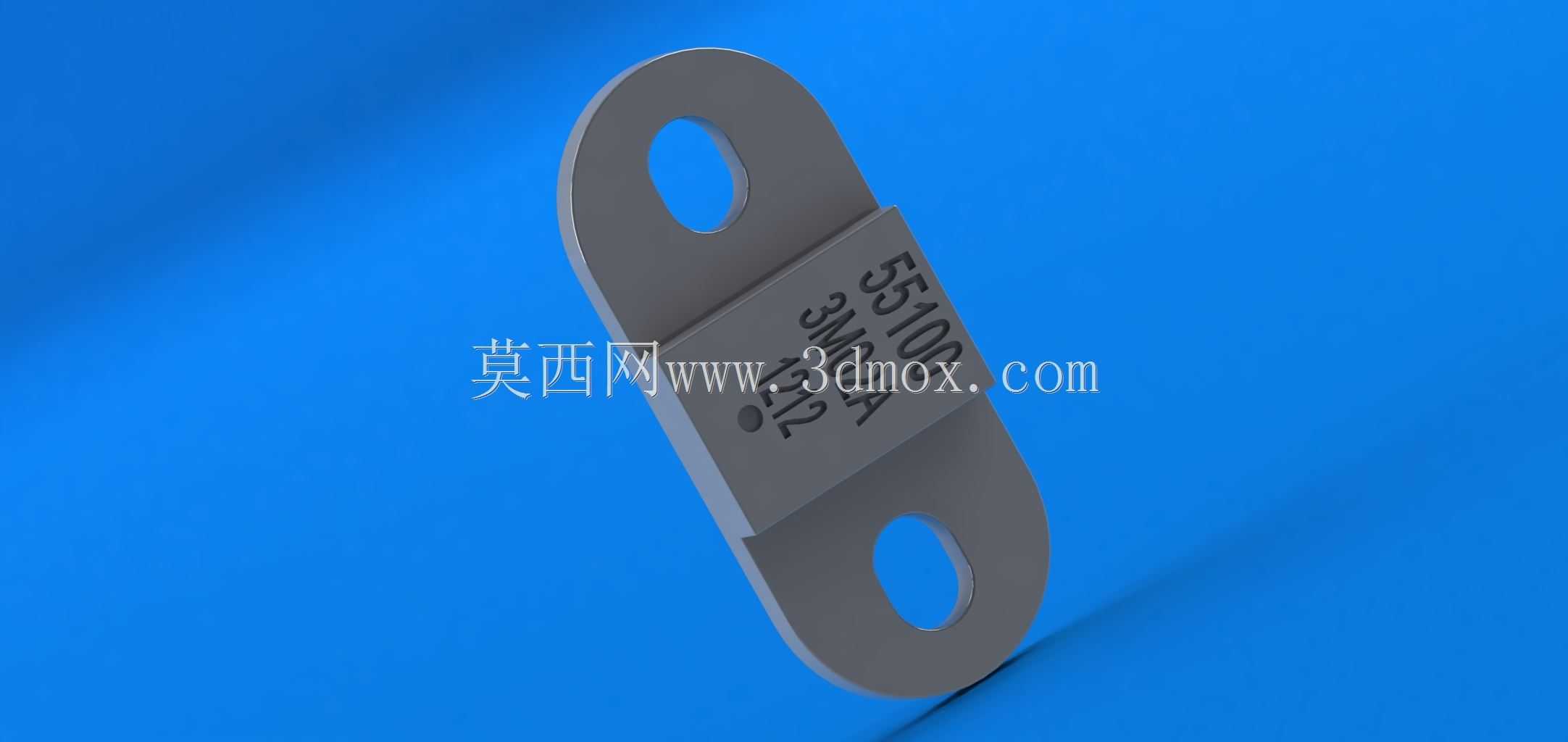

从结构设计逻辑来看，这款元件没有采用传统圆柱传感器的螺纹锁紧安装方式，而是直接在感应主体两侧延伸出带通孔的扁平安装耳，安装时不需要额外加工安装支架，只需要在安装基面打两个对应孔距的螺纹孔，用两颗小螺丝就能直接锁紧固定，省去了支架加工、调整位置的额外工序，安装后整体突出安装基面的厚度很小，不会和周边运动的工件、夹具发生干涉。感应主体的端面做了平整处理，检测面和安装耳的平面保持平行，安装完成后检测距离的一致性更好，不需要反复调整检测头的伸出长度，两个安装孔的孔距按照微型元件的通用安装规范设计，和市面上同规格的薄型接近传感器安装尺寸兼容，替换现有元件时不需要重新加工安装孔位。

设计这类元件的三维结构时，首先要明确安装边界的限制：整体厚度控制在几毫米的级别，安装耳的厚度比感应主体更薄，既保证安装时的贴合度，又能避免安装耳过度占用垂直方向的空间；安装孔的孔径适配M2或者M2.5的小规格螺丝，孔边到感应主体的过渡位置做了小圆弧处理，避免冲压或者注塑成型时出现应力集中的问题，长期受震动也不会出现耳片断裂的情况。感应主体表面的标识区域做了微凹处理，印刷的型号标识不会因为安装、擦拭被磨掉，接线端的位置避开安装耳的锁紧区域，走线时不会被安装螺丝压到线材。

实际选型应用时，要注意这类微型传感器的检测距离比常规圆柱型传感器短，安装时要控制好检测面和被测金属件的间隙，预留0.5mm左右的安全余量，既要保证能稳定检测到工件，又要避免工件运动过程中刮蹭到检测端面；因为整体体积小，安装时的锁紧扭矩不能过大，不然容易压裂塑料壳体或者让安装耳出现变形，两个螺丝要交替锁紧，保证传感器整体和安装基面完全贴合，避免因为安装倾斜导致检测距离出现偏差。在多工位紧凑排布的线体里，这类传感器的小体积优势更明显，相邻两个检测点的间距可以做到很小，不会出现元件之间互相干涉的问题，能帮结构设计人员压缩整体设备的外形尺寸，让小型自动化设备的结构更紧凑。
