工业在线检测用电极式pH传感探头

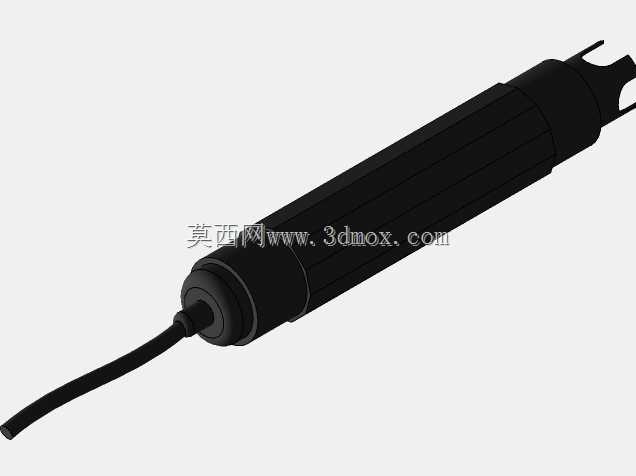

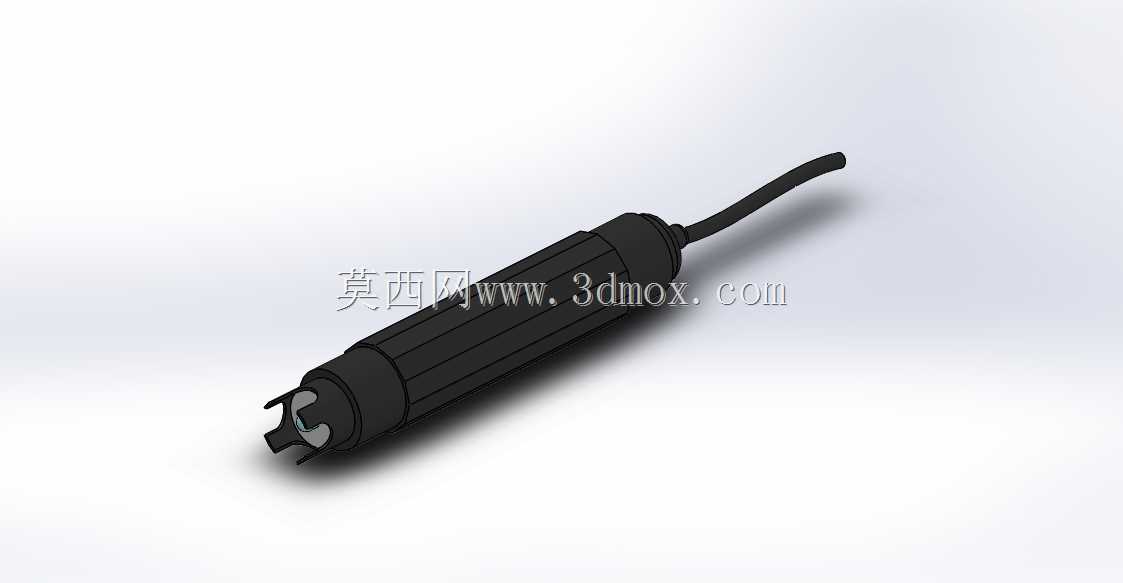

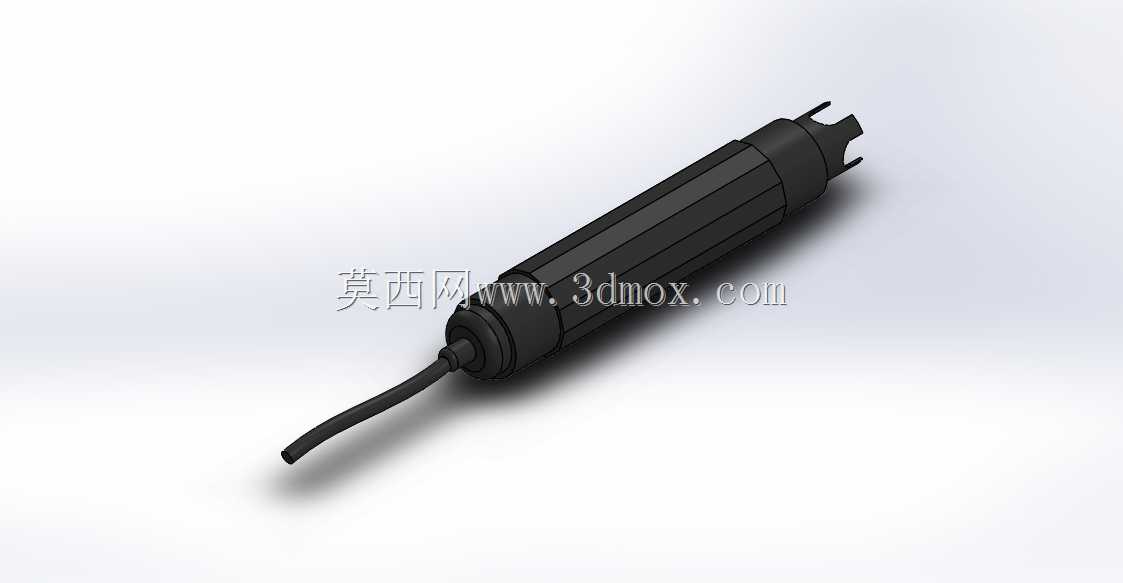

这款pH检测探头的三维结构设计，完全围绕工业现场在线检测的实际工况展开，首先考虑的是涉水长期浸泡的密封可靠性，外壳采用多段式阶梯柱体结构，每段衔接处都预留了密封槽位，可适配O型圈或者灌封密封的工艺要求，避免检测介质渗入内部电路区域造成元件损坏。探头前端的检测端做了开槽防护结构，既可以让待测液体充分接触电极感应面，又能阻挡水体中大颗粒杂质直接撞击感应膜片，减少日常使用中的物理损耗，延长探头的维护周期。尾部出线位置做了锥形应力分散结构，线缆和壳体衔接处做了加长的包覆固定段，避免现场安装拉扯线缆的时候，内部接线端子受力松脱，同时这个结构也能减少线缆弯折处的应力集中，适配户外或者设备内部走线时的弯折需求。从安装适配性来看，柱形主体的外径尺寸参考了主流流通式安装支架、沉入式安装护套的通用孔径，不需要额外定制转接件就能直接适配现有工业水处理管路的安装位，整体长度控制在常规探头的通用尺寸区间，既保证了内部电极、信号处理电路板的排布空间，又不会因为长度过长导致安装时和管路内其他构件产生干涉。在功能实现的结构设计上，内部腔体预留了足够的电极填充液存储空间，同时给信号变送模块预留了独立的隔舱，避免填充液渗漏影响电路工作，外壳表面做了防滑的多棱面结构，现场维护拧动探头的时候不需要额外借助防滑工具，徒手就能完成拆装操作，棱面的深度也做了控制，不会残留污渍造成清洁困难。这类探头主要应用在工业污水处理的曝气池、排放口在线监测点位，纯水制备系统的水质检测环节，还有化工反应釜的物料pH值实时检测场景，设计的时候也考虑了不同场景的安装兼容性，壳体上预留的卡装槽位既可以配合卡箍做管路侧壁安装，也可以配合配重护罩做沉入式安装，不需要额外修改主体结构就能适配不同的安装方式。建模过程中对所有密封配合面的公差都做了对应预留，装配间隙参考了工程塑料件的成型收缩率，保证后期开模或者3D打印验证的时候，各部件可以顺利装配，不会出现过盈量过大无法组装或者间隙过大密封失效的问题，探头前端的防护槽开孔尺寸也经过反复校核，既保证液体流通效率，又能阻挡直径超过5mm的固体杂质进入感应区域，减少日常维护时的清洁频次。
