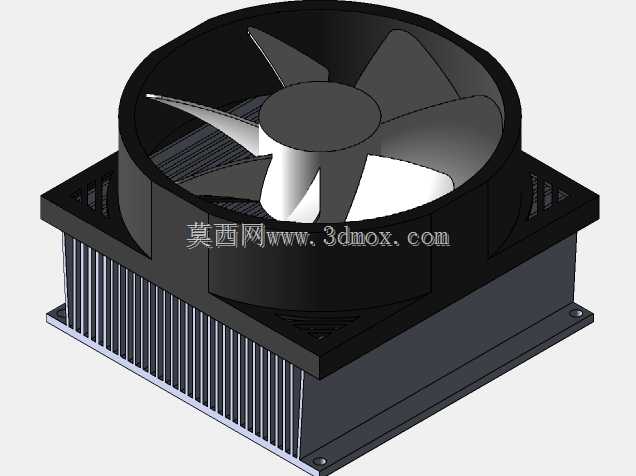

插片式铝挤CPU风冷散热结构

项目分类:3D模型 发布时间:2021-08-28 ID:249539
  • 插片式铝挤CPU风冷散热结构
  • 插片式铝挤CPU风冷散热结构
  • 插片式铝挤CPU风冷散热结构
  • 插片式铝挤CPU风冷散热结构

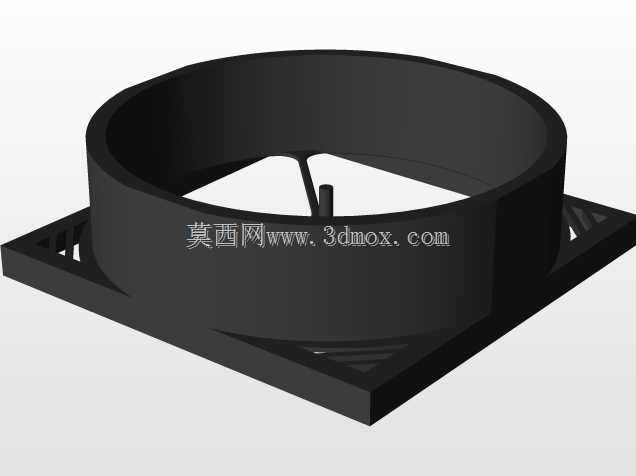

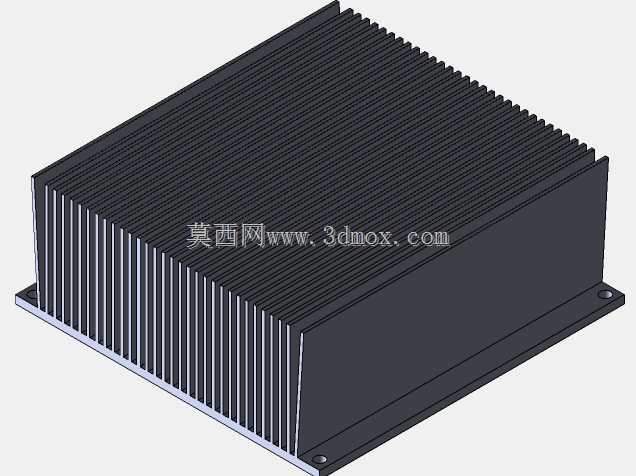

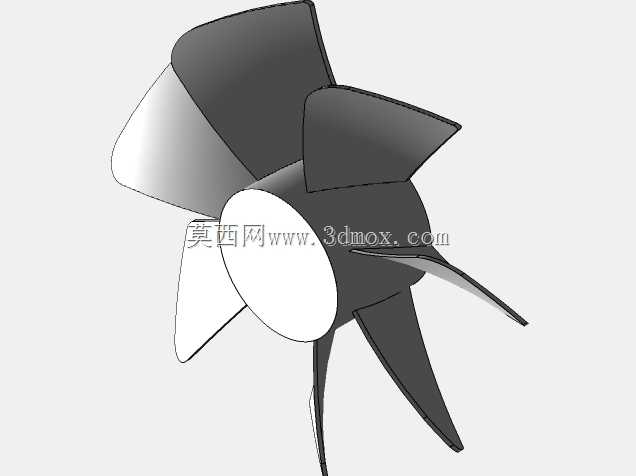

该散热结构主要面向高功耗台式机处理器、嵌入式工控主板主控芯片的被动+主动风冷散热场景,在密闭工控机箱、无空调环境的工业控制终端中也可适配低转速静音风扇组合使用,核心作用是将芯片工作产生的焦耳热快速传导至鳍片表面,通过空气对流完成热量交换,避免芯片因结温过高触发降频、热击穿等失效问题。整体采用6063铝合金一体挤压成型工艺,底座与鳍片无拼接缝隙,从根源上规避了铆接、粘接结构带来的接触热阻隐患,底座平面加工粗糙度控制在Ra1.6以内,安装时配合导热硅脂可填充芯片与散热底座间的微观空隙,进一步降低界面热阻。鳍片采用等间距直齿排布设计,齿厚1.2mm,齿间距2.5mm,单组鳍片有效散热面积可达0.12㎡,既保证了足够的热交换接触面积,又不会因齿间距过小导致风阻陡增,适配常规80mm/90mm轴流风扇的风压参数,即使在低转速下也能形成顺畅的穿堂风流,带走鳍片表面蓄积的热量。结构底部带一体化安装法兰边,法兰边预留4个M3沉头安装孔,孔位间距符合Intel LGA115X、LGA1700以及AMD AM4等主流消费级、工控级处理器的安装孔位规范,安装时无需额外定制转接支架,可直接通过压条或者螺丝固定在主板对应位置,法兰边与底座的过渡位置做了R2圆角处理,避免安装时应力集中导致底座变形,影响与芯片表面的贴合度。整体外形轮廓尺寸控制在110mm*90mm*45mm范围内,安装后不会遮挡主板内存插槽、PCIe扩展槽的安装空间,兼容常规ATX、MATX、ITX版型的机箱内部空间边界,鳍片顶端做了0.5mm的倒边处理,避免组装过程中锋利的铝制边角划伤操作人员。设计阶段通过热仿真模拟验证,在120W热功耗负载下,搭配2000转轴流风扇时,芯片结温可控制在75摄氏度以内,满足消费级电子、工业控制设备长期稳定运行的散热要求,鳍片表面采用黑色阳极氧化处理,在提升铝材表面耐腐蚀性的同时,可增强辐射散热能力,无风扇被动散热场景下可额外降低3-5摄氏度的表面温度。
