带视窗的工业防爆仪表防护壳体

这款防爆仪表壳体主要面向工业现场的流量计算、压力变送类检测仪表配套使用，适配石化、油气输送、煤化工等存在易燃易爆混合气体的高危作业场景，这类场景对壳体的隔爆性能、密封可靠性有严苛要求，既要保证内部电子元器件与外界危险环境完全隔离，又要预留清晰的观测窗口供现场运维人员直接读取仪表显示数据，无需开盖操作就能完成日常巡检读数。

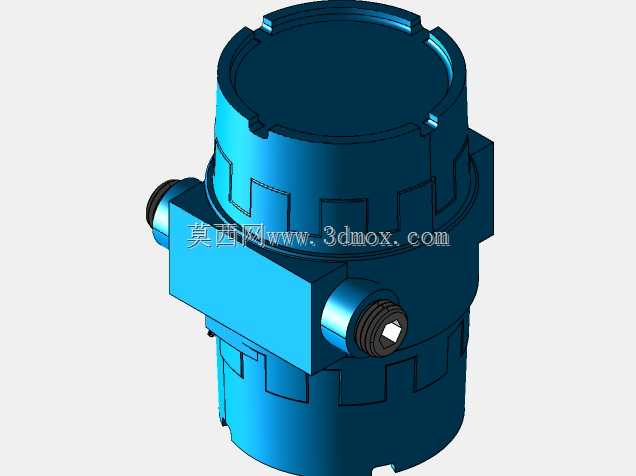

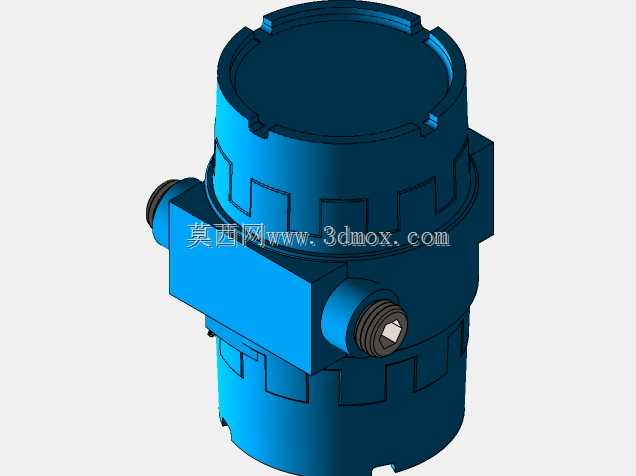

从结构设计来看，壳体整体采用圆柱主体搭配侧方接线腔体的布局，顶部预留玻璃视窗安装位，视窗与壳体的配合面设计有多层密封槽，可适配钢化玻璃与隔爆密封圈的组合安装，满足隔爆接合面的长度与间隙要求，避免内部电弧引燃外部易燃易爆介质。壳体上部的外沿设计有均匀分布的卡扣凸台，配套上盖旋合后可实现周向均匀压紧，保证密封面受力一致，不会出现局部密封失效的问题。侧方的两个电气接口采用标准螺纹进线结构，接口处设计有密封锁紧结构，适配防爆电缆格兰头安装，完成接线后可实现进线处的密封隔爆，同时接口位置做了加厚处理，避免现场安装接线时受力开裂。

安装边界方面，壳体下部设计有标准的仪表安装连接接口，可直接适配现场常见的管道安装支架、变送器安装立装结构，无需额外加工转接件，整体外形的径向尺寸控制在常规工业仪表的安装间距范围内，不会出现多台仪表并排安装时的干涉问题。壳体壁厚按照隔爆壳体的强度要求做了均匀化设计，既满足内部爆炸压力下的结构强度要求，又避免了不必要的壁厚冗余导致整体重量过大，增加现场安装的负重。

设计过程中优先考虑了现场运维的便利性，视窗的可视角度覆盖了正面巡检的常规观测范围，运维人员站在地面或操作平台上无需调整姿势就能清晰读取内部显示屏的数值。壳体外部的加强筋结构既提升了整体抗冲击性能，也能在现场搬运、安装过程中避免磕碰损伤主密封面，侧方接线腔体的空间足够容纳常规仪表的接线端子与线缆余量，接线操作时无需额外拉扯线缆，降低接线难度。这类壳体的结构设计完全贴合工业防爆现场的使用需求，从密封、强度、安装、运维多个维度匹配现场实际工况，可直接作为流量计算机、压力变送器、气体检测仪表的外部防护壳体使用，适配多数常规工业检测仪表的安装尺寸要求。
