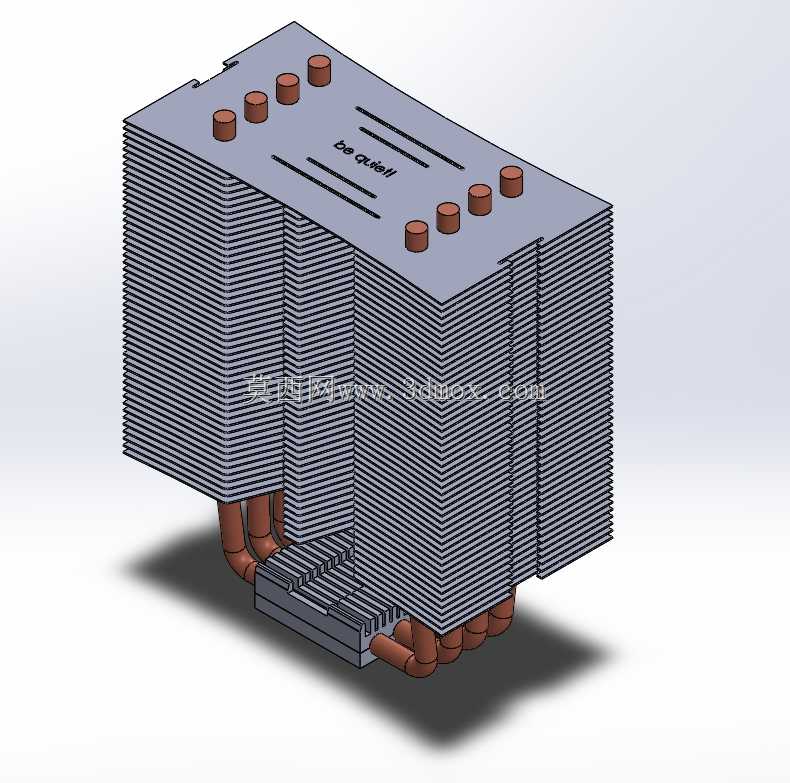

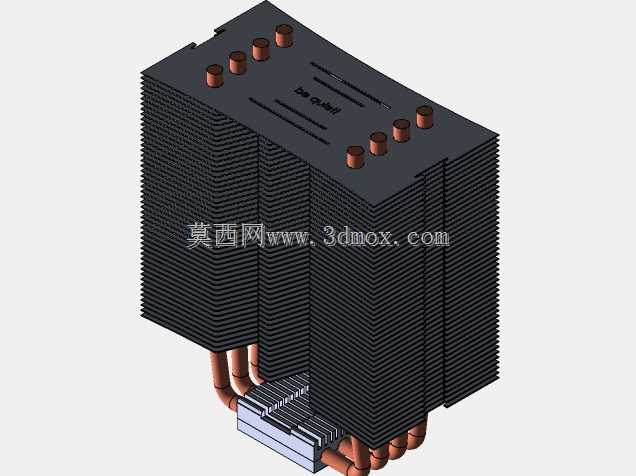

多热管堆叠鳍片被动式CPU散热结构

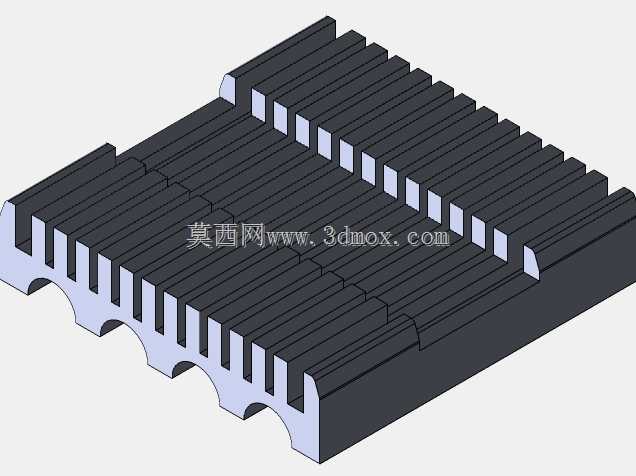

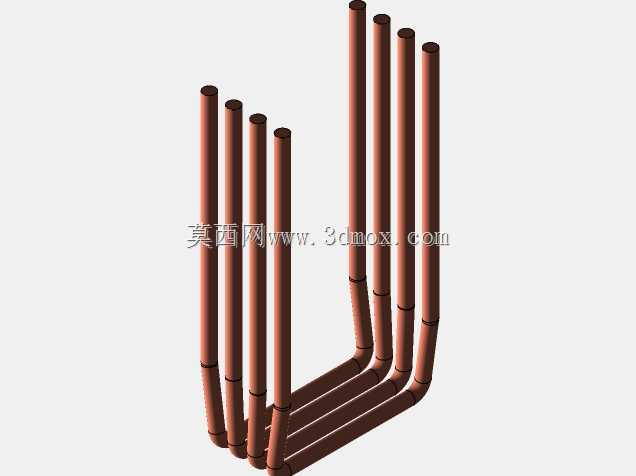

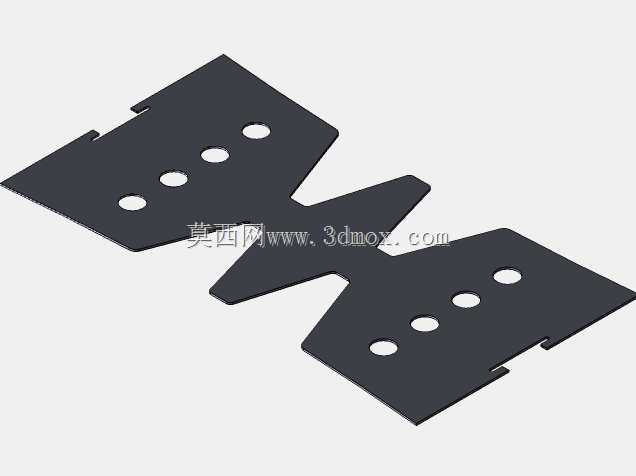

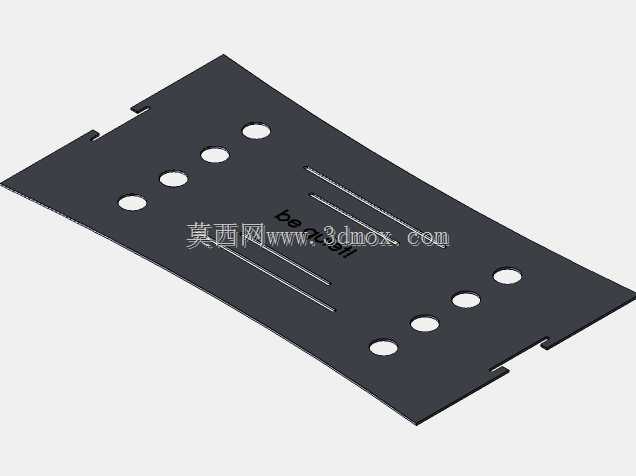

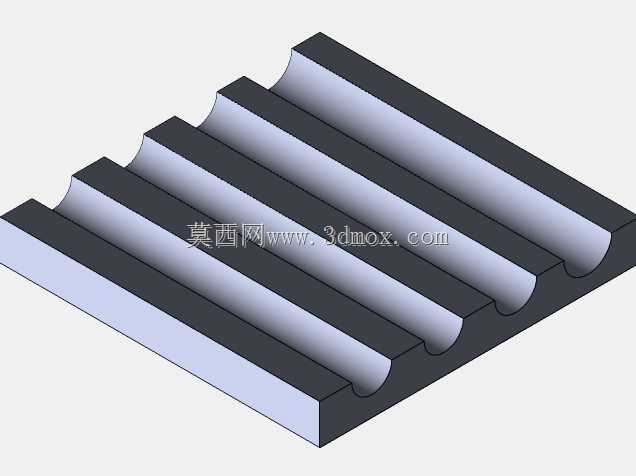

这款被动式CPU散热结构主要面向无风扇静音台式电脑、低功耗工业控制主机、嵌入式计算设备等对运行噪音有严苛要求的应用场景，依靠大面积鳍片与热管的高效热传导完成热量扩散，无需搭配主动散热风扇即可满足中低功耗处理器的持续散热需求，能彻底消除风扇运转带来的振动与噪音干扰，适配音频制作工作站、静音办公主机、长期运行的工业嵌入式终端等使用场景。从结构设计来看，整体采用堆叠式铝制鳍片阵列作为核心散热载体，鳍片采用等间距平行排布设计，每片鳍片的翻边扣合精度经过严格控制，既保证鳍片组整体结构强度，也能在鳍片间形成均匀的空气流通通道，即便没有主动送风，依靠冷热空气自然对流也能持续带走鳍片表面蓄积的热量。底部采用纯铜铣削加工的接触底座，底座与CPU顶盖的接触平面平面度控制在较高精度范围，安装后能与处理器表面充分贴合，减少接触热阻，热量从CPU顶盖传递到底座后，通过穿接在底座与鳍片组之间的多根烧结热管快速传导到整个鳍片阵列的各个区域，热管采用弯曲排布设计，弯折处的曲率经过优化，避免热管内部毛细结构因弯折变形导致传热效率下降，能将底座集中的热量均匀分散到上层鳍片的各个位置，避免局部热量堆积。在安装边界设计上，整体结构的外轮廓方正，鳍片组的长宽尺寸适配主流ATX、MATX主板的CPU安装位周边空间，不会与主板上的内存插槽、PCIe扩展槽、主板供电散热片产生安装干涉，热管的弯曲走向避开了主板上方的高元件区域，整体高度适配常规中塔机箱的CPU散热限高要求，安装扣具的固定孔位兼容主流消费级桌面CPU的安装孔距，用户无需额外改装即可完成安装。顶部预留的固定柱结构可根据使用需求选配低转速辅助风扇，在处理器高负载运行时进一步提升散热能力，兼顾静音使用与高负载散热的双重需求，鳍片边缘做了钝化处理，避免安装过程中划伤操作人员，整体结构无活动部件，长期运行无磨损故障，使用寿命远高于带风扇的主动式散热器，适合需要长期不间断运行的计算设备使用。
