夹装式有线网络摄像头结构设计

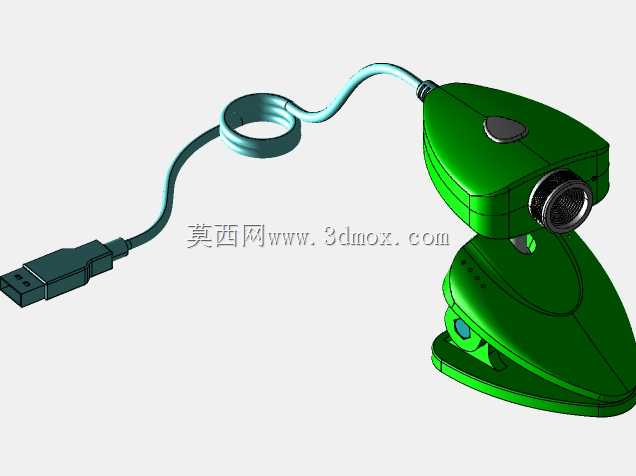

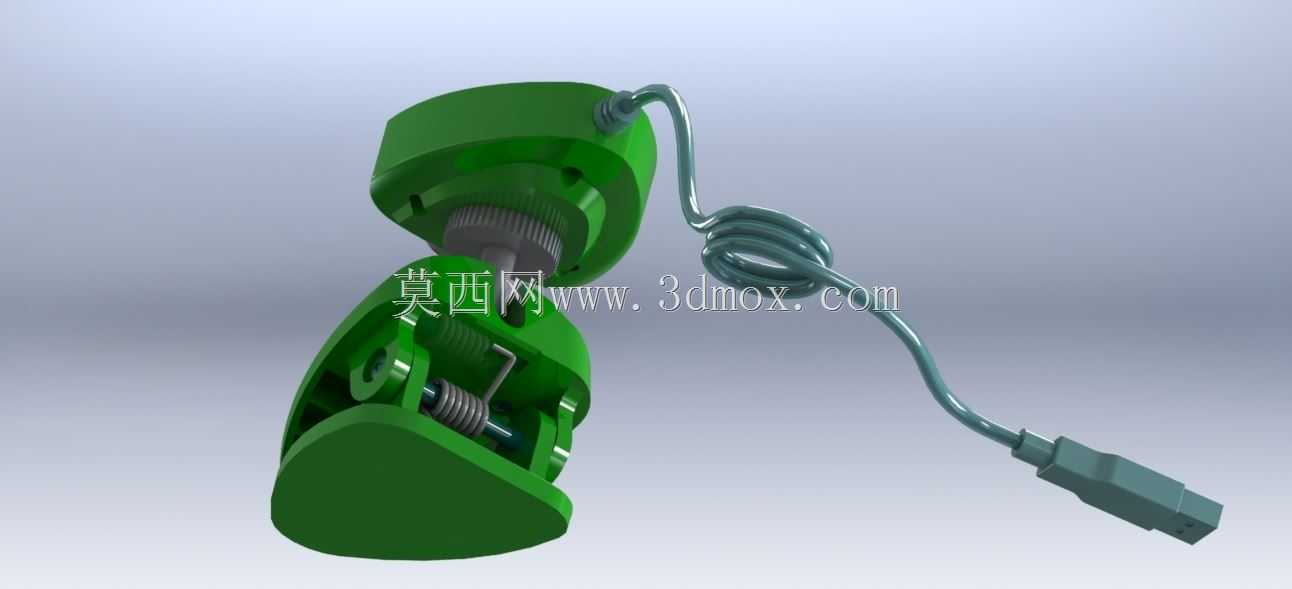

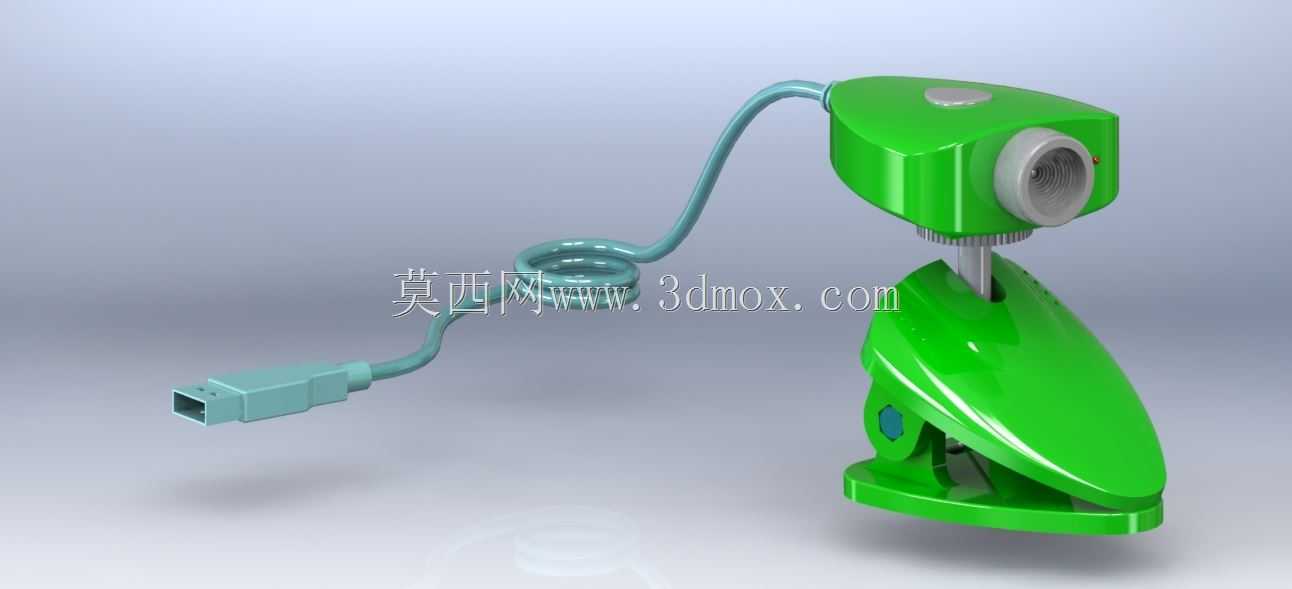

这款有线夹装式网络摄像头的结构设计，充分适配桌面办公、视频会议、家用远程沟通等多场景的使用需求，核心功能是完成影像采集与信号传输，为实时视频交互提供硬件支撑。整体采用上下分体夹装的结构方案，下半部分为夹装基座，内置扭转弹簧与铰接转轴，依靠弹簧预紧力实现夹持功能，可适配不同厚度的显示器边框、桌面隔板等安装基面，夹装接触面做了圆弧过渡处理，避免夹持过程中刮伤安装面的涂装或表层，同时铰接结构支持摄像头主体在俯仰方向进行大角度调节，满足不同坐姿、不同安装高度下的取景角度需求，无需额外配置支架即可完成固定，大幅降低安装使用的门槛。上半部分为摄像头功能主体，内置镜头模组与调焦结构，镜头外圈设置防滑调焦齿圈，使用者可手动旋转调整焦距，适配不同拍摄距离的清晰度需求，从近距离的文档拍摄到中距离的人像采集都能获得清晰成像。出线端从摄像头主体侧部延伸，采用螺旋弹簧式线材设计，既可以根据使用位置拉伸调整线材长度，避免多余线材杂乱缠绕，闲置时线材可自然回缩保持桌面整洁，末端采用标准USB接口，可直接接驳电脑、工控终端等设备的通用接口，无需额外配置电源适配器，依靠接口供电即可完成工作，适配绝大多数主流终端设备的接驳需求。从安装边界来看，夹装基座的最大开合距离适配常规显示器边框厚度范围，整体外形小巧，安装后不会占用过多桌面空间，也不会遮挡显示器的显示区域，主体外壳采用分件式结构，通过卡扣与少量紧固件完成装配，内部预留了足够的走线空间与模组安装位，镜头模组的安装位做了定位凸台设计，可保证装配后镜头光轴与基座安装面的角度公差控制在合理范围内，避免出现成像歪斜的问题。内部弹簧的选型经过力矩校核，既保证足够的夹持力不会轻易滑落，又不会因为夹持力过大导致单手开合困难，铰接转轴处设置了阻尼结构，角度调整后可保持姿态稳定，不会因为自身重量出现下垂偏移。线材与壳体的衔接处做了防弯折护套设计，可承受多次弯折拉扯，提升日常使用的耐用性，整体结构没有冗余设计，所有零件都服务于功能实现，装配逻辑简单，适合量产组装，同时兼顾了使用便利性与结构可靠性，可直接作为同类型摄像头产品的结构设计参考，也可用于数码外设结构教学的演示案例。
