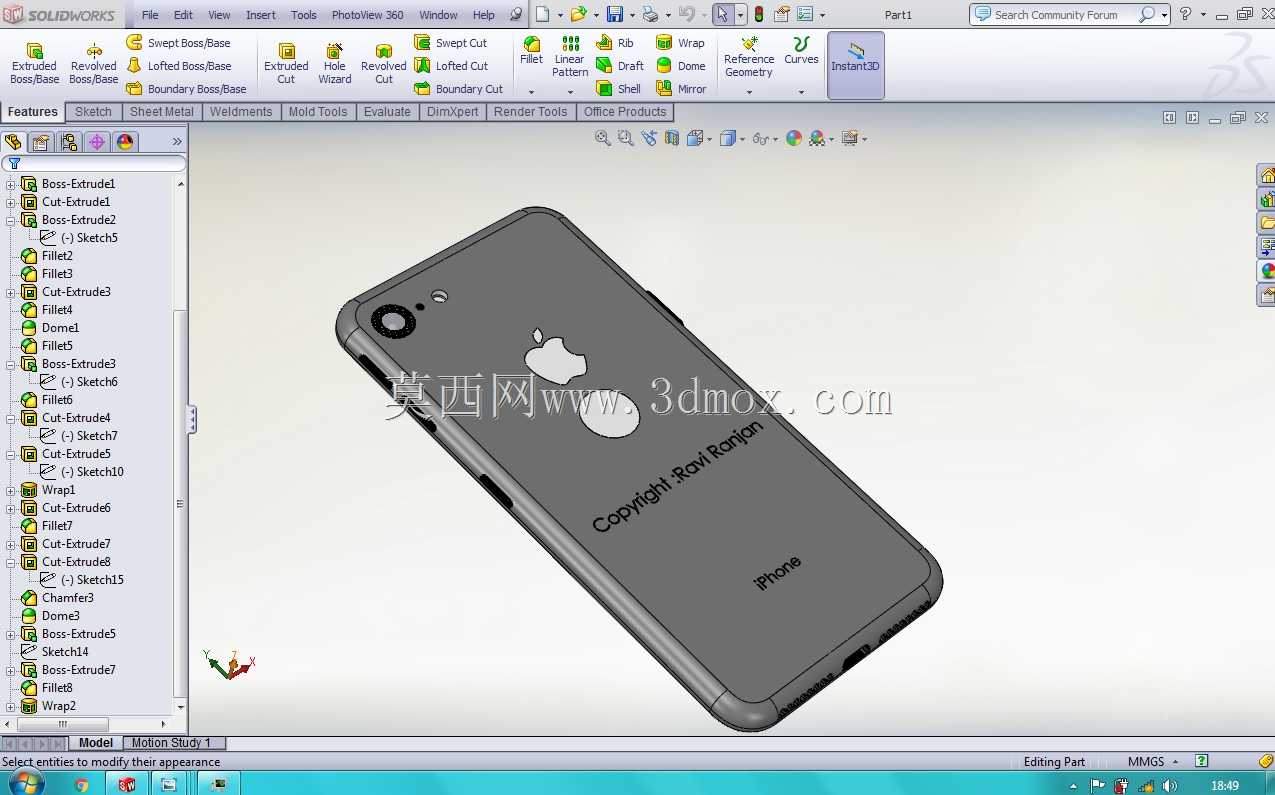

全面屏智能手机外观结构三维设计

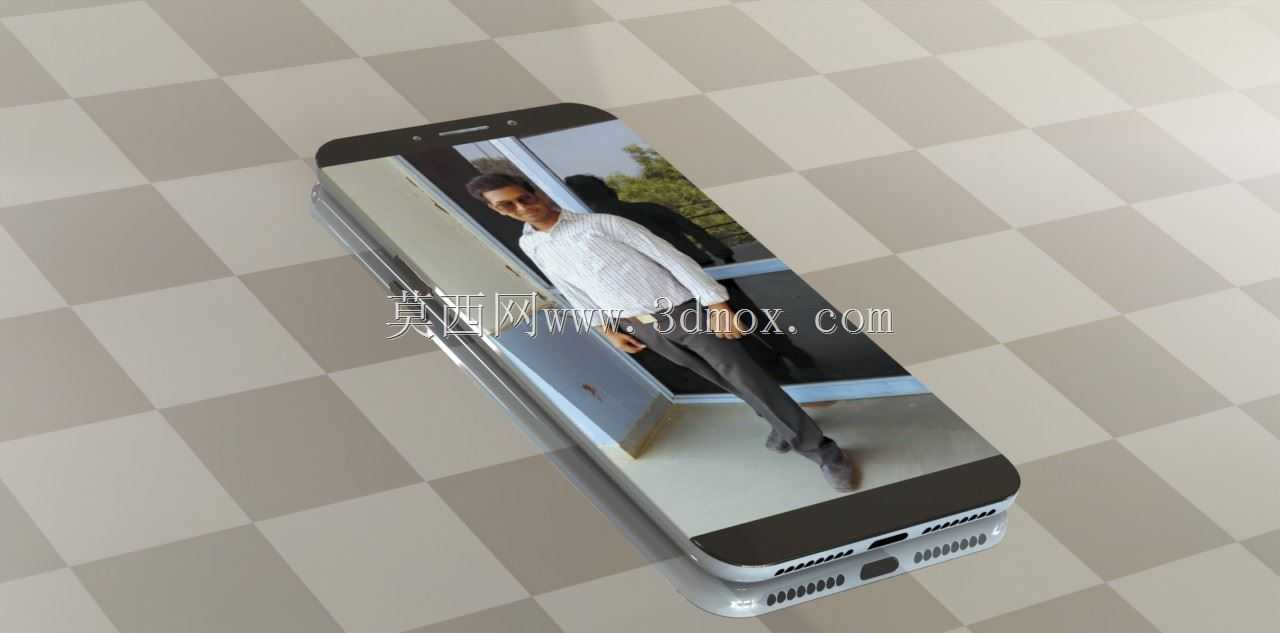

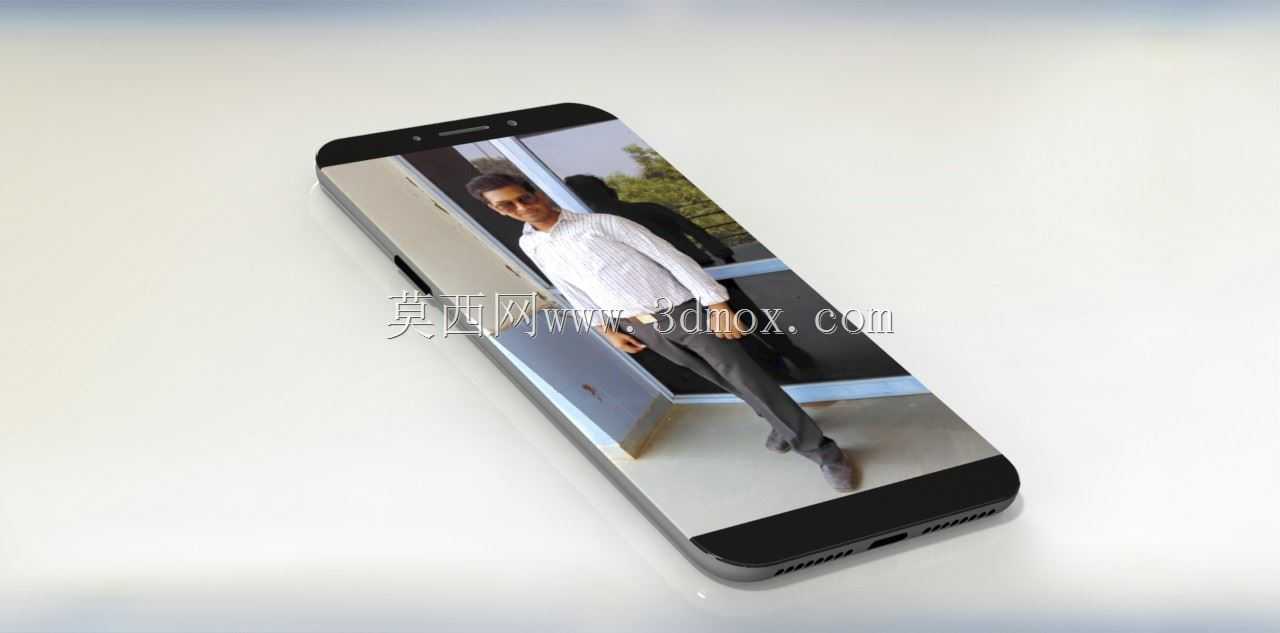

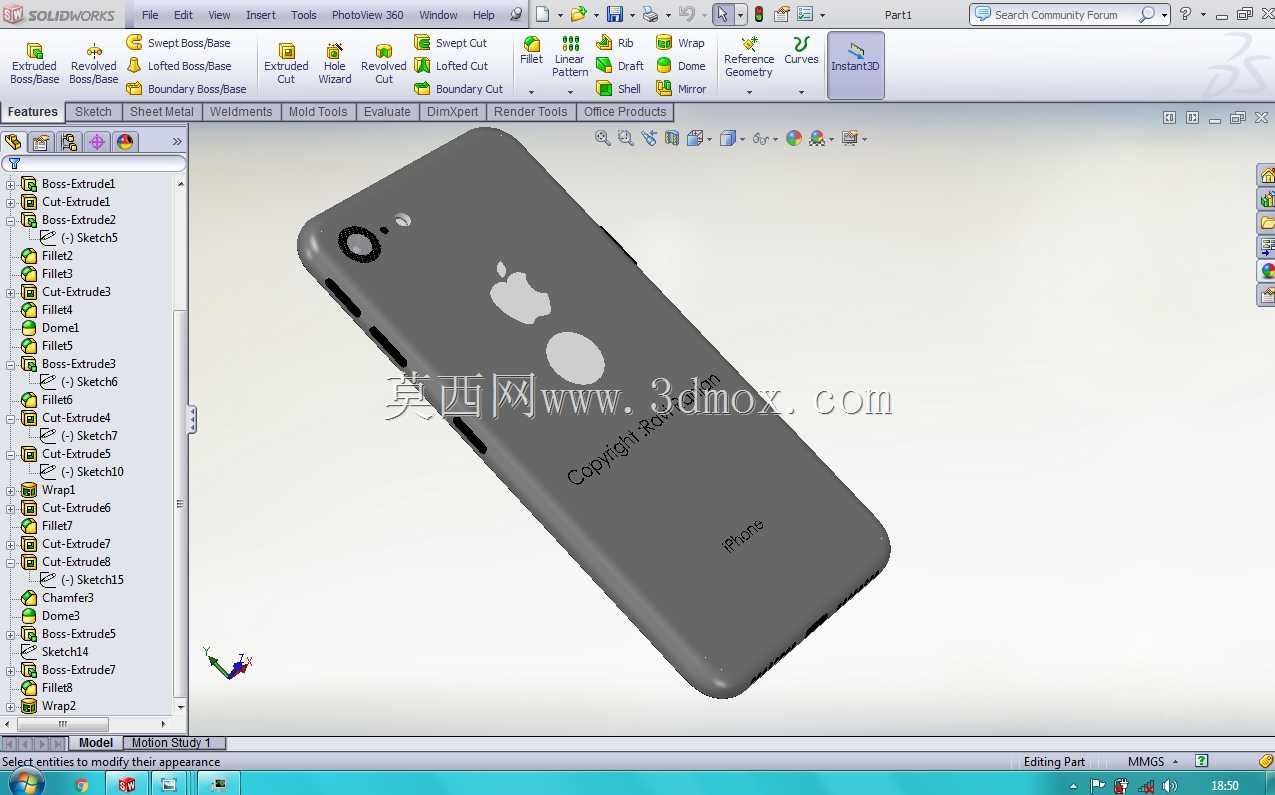

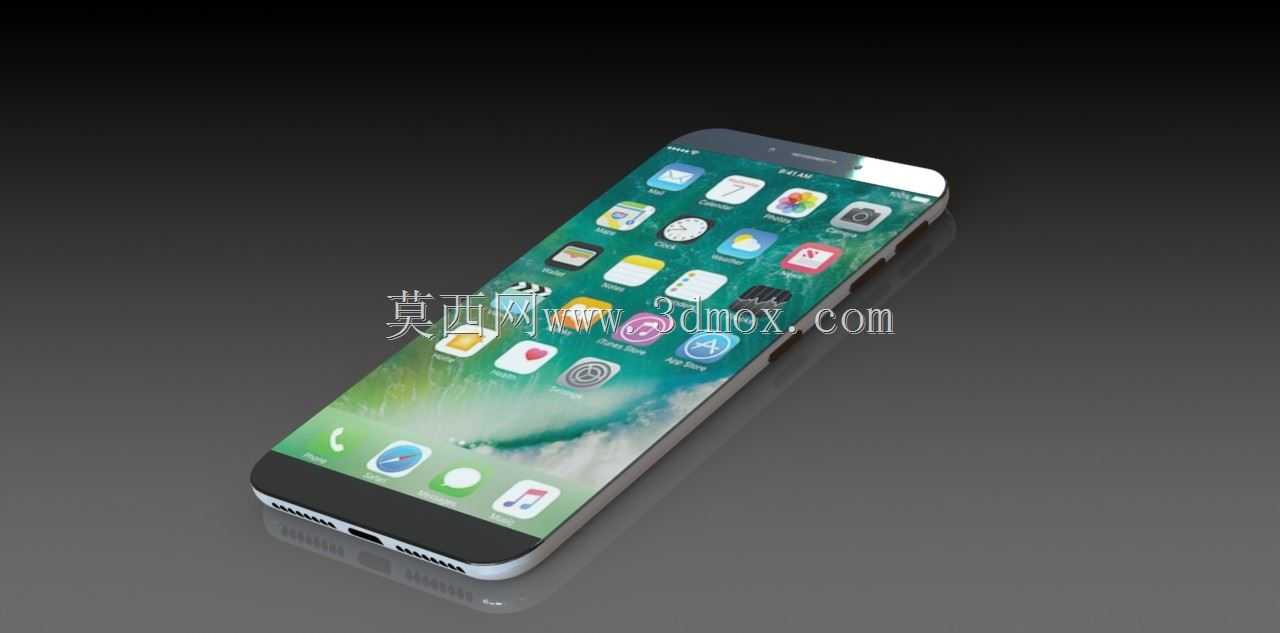

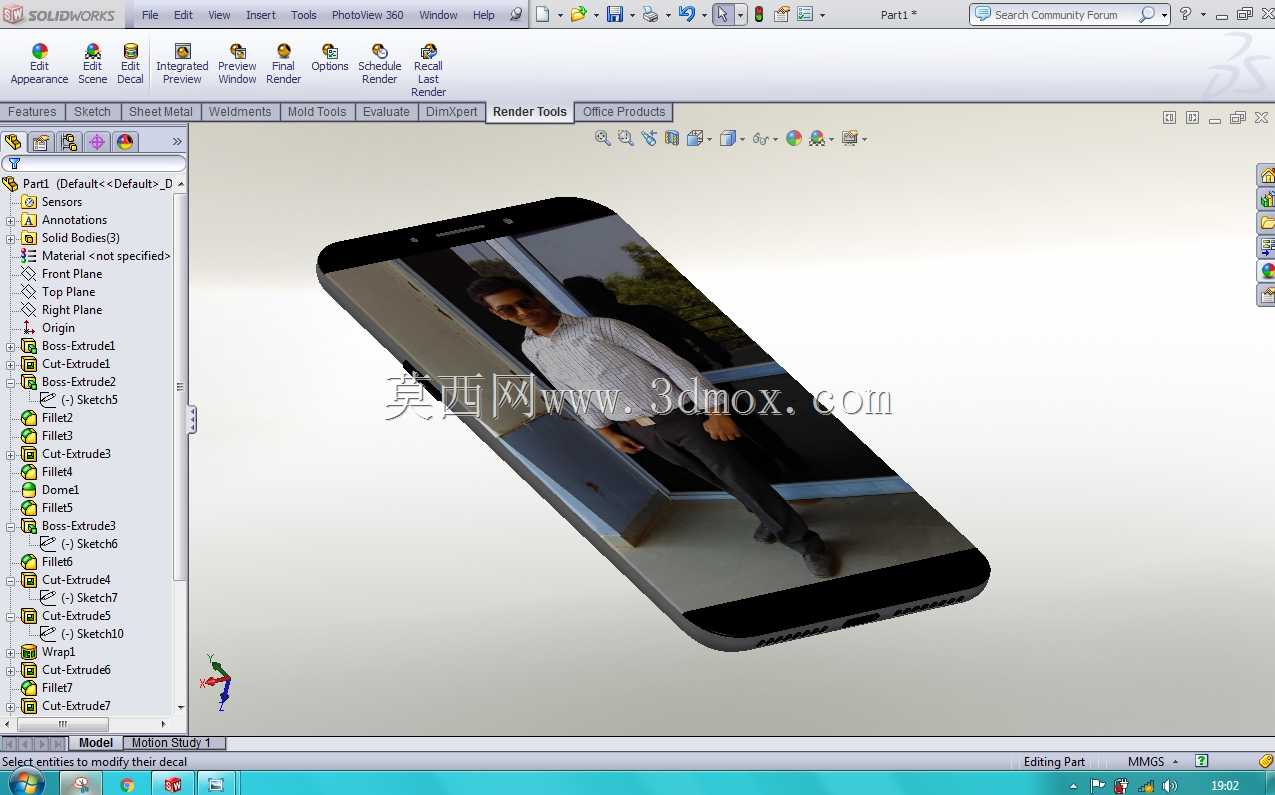

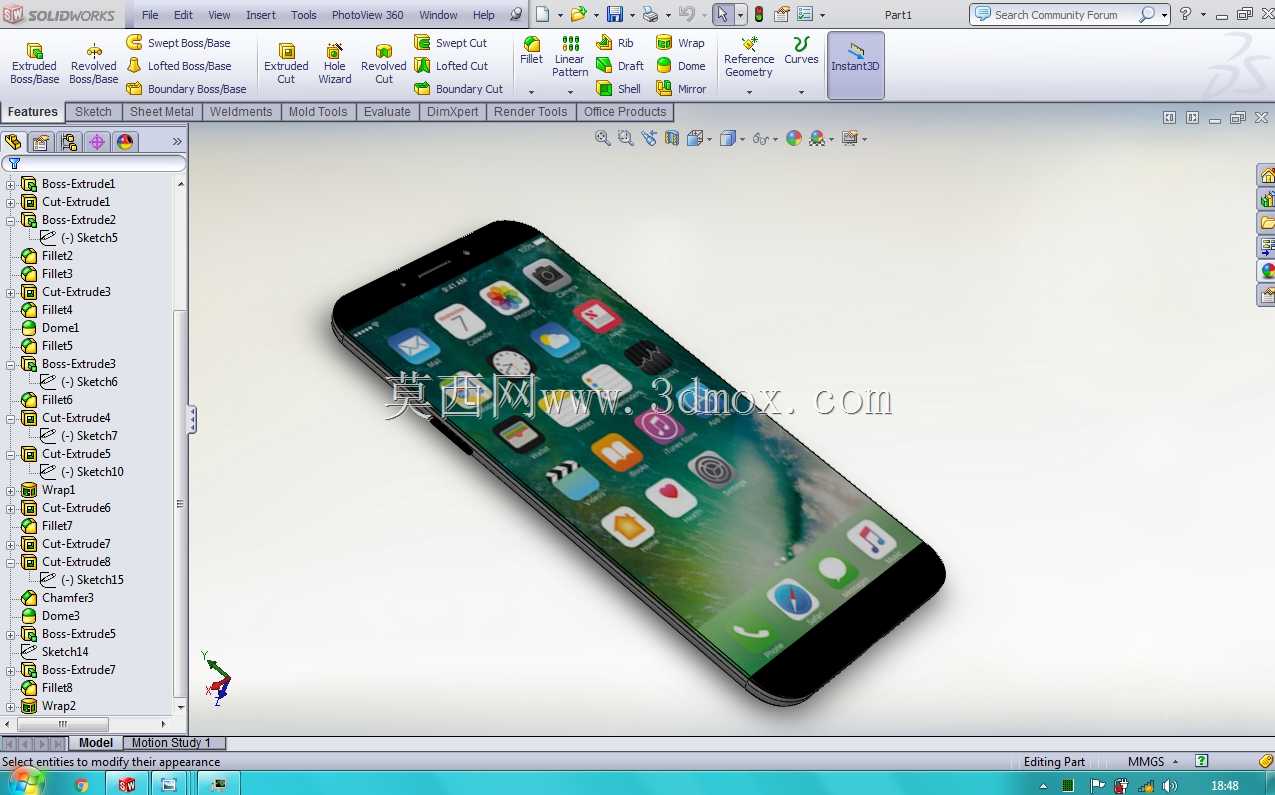

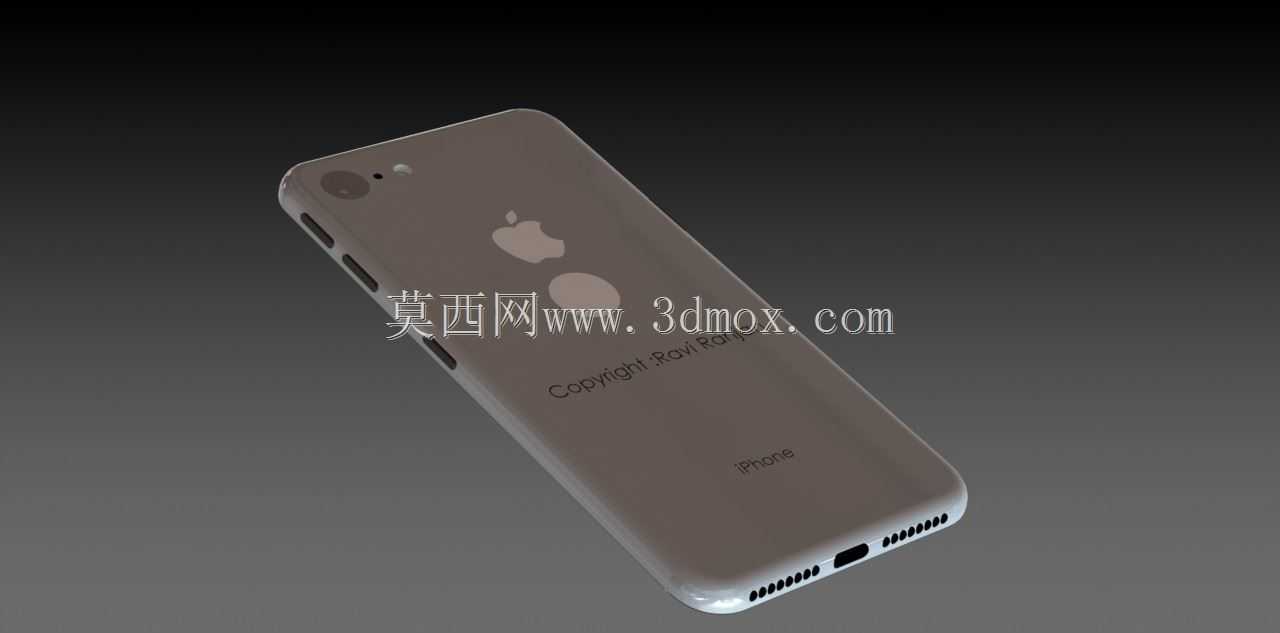

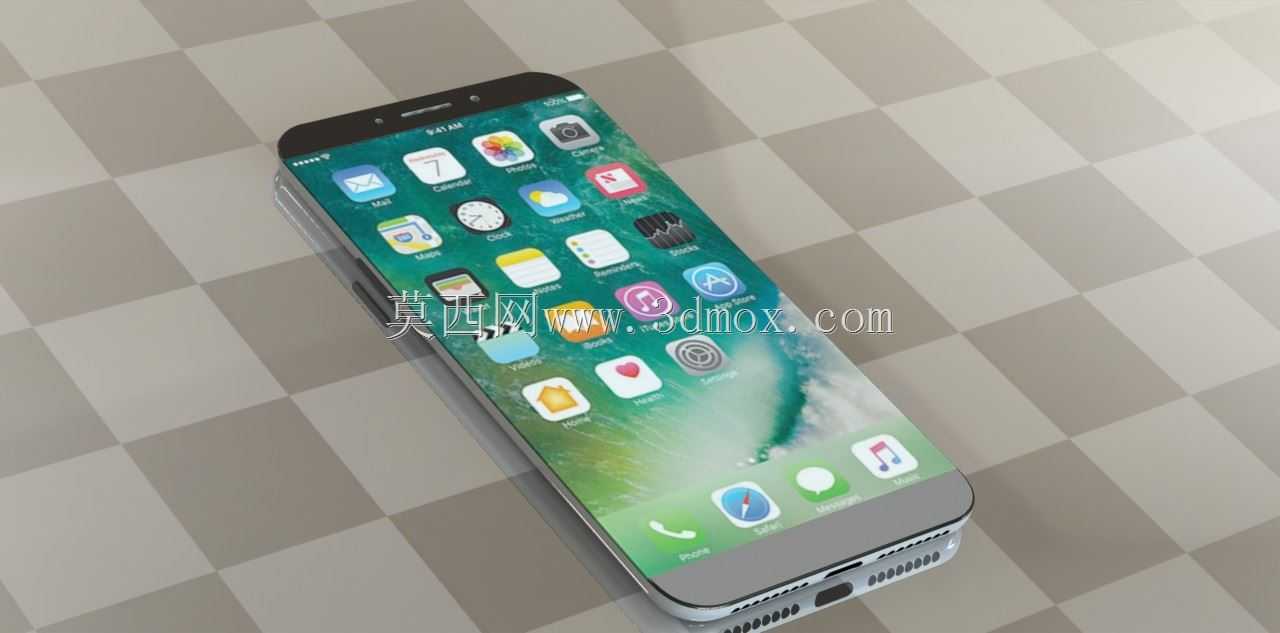

本次设计聚焦直板全面屏智能手机的整机外观与内部安装边界，从消费电子实际量产的结构逻辑出发搭建三维数模，所有曲面与结构特征均贴合手持终端的实际使用需求。建模过程中优先考虑单手握持的人机工程边界，整机侧边采用连续圆弧过渡，中框与前后盖板的衔接处做了0.2mm的倒角处理，避免日常握持时的硌手感，整机厚度控制在7.3mm，宽度适配成年男性单手握持时拇指的触控覆盖范围，无需调整持握姿势即可完成屏幕90%以上区域的触控操作。正面屏幕采用圆角全面屏设计，顶部预留极小的传感器开槽区域，整合前置摄像头、光线距离传感器与受话器的安装空间，屏幕边缘的R角与中框R角做了同心度匹配，避免组装后出现视觉上的边框宽窄不均问题。底部结构严格按照实体机型的接口布局设计，居中设置充电数据接口，两侧对称排布扬声器出声孔与麦克风拾音孔，开孔的孔径、孔间距均符合声学结构的出音要求，同时预留了天线断点的位置，避免金属中框对通讯信号造成屏蔽。背部采用一体化曲面后盖设计，摄像头模组凸起高度控制在0.8mm，模组周边做了一圈高光倒角，既保护镜头玻璃不被桌面摩擦刮花，也避免凸起过高导致整机放置时出现晃动。建模过程中所有配合面均预留了0.1mm的组装公差，中框与前后盖板的卡扣位置均匀分布在整机四周，卡扣的扣合量控制在0.3mm，既保证组装后的结构强度，也方便售后拆解维修。内部的安装边界按照主流智能手机的堆叠逻辑预留，主板区域采用L型布局空间，电池仓预留了3000mAh以上容量电池的安装位，同时给线性马达、扬声器模组、摄像头模组都预留了独立的安装腔室，各腔室之间的筋位既起到结构加强作用，也能避免不同元器件之间的电磁干扰。该数模可用于消费电子结构设计的教学演示、手机保护套等周边配件的结构适配验证，也可作为数码产品外观设计方案的评审参考，所有曲面均为连续G2连续，可直接导入渲染模块生成产品展示效果图，也可导出通用格式用于手板制作的前期验证。
