夹式桌面USB网络摄像头结构设计

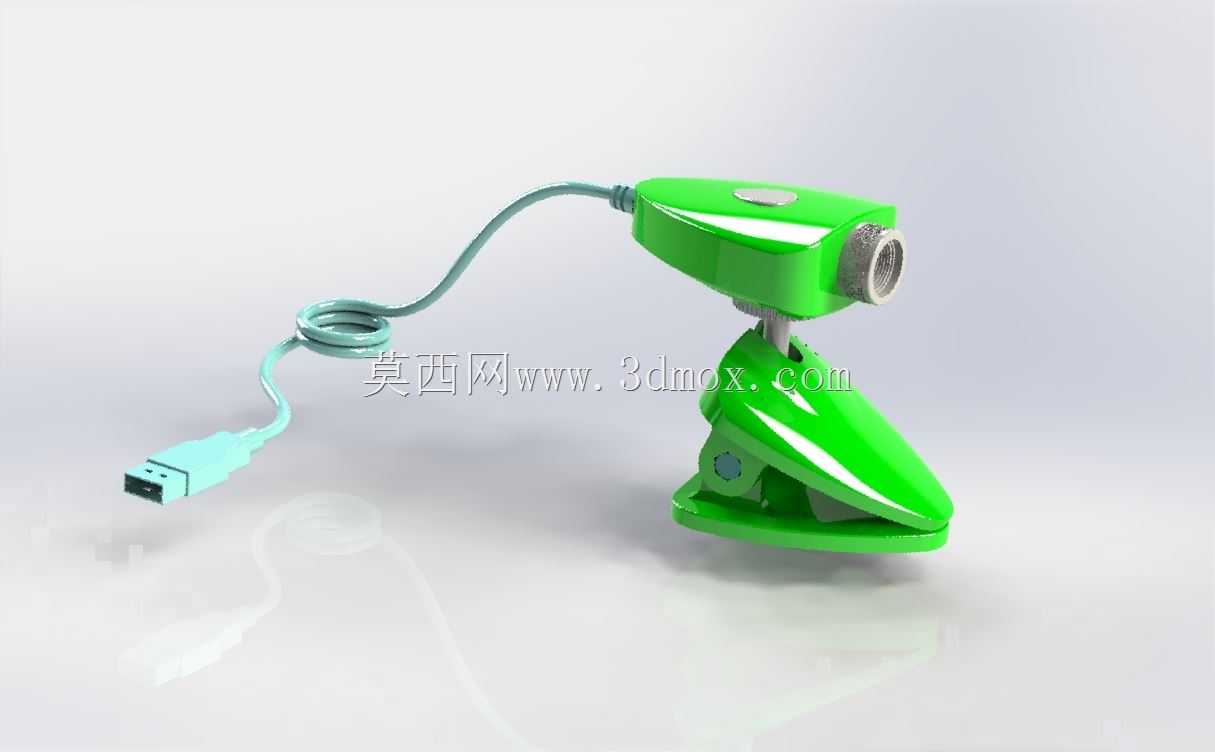

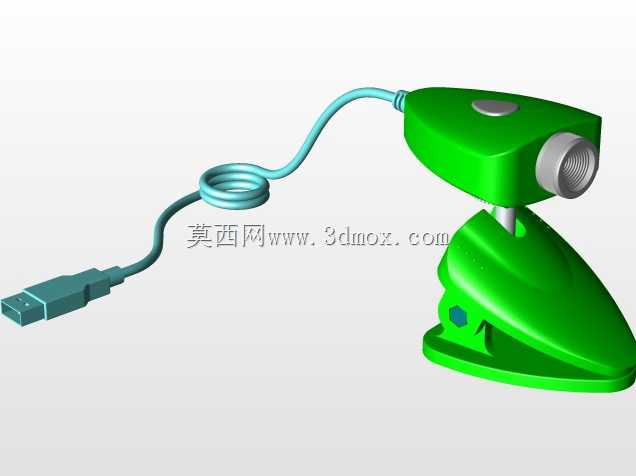

这款夹式网络摄像头主要面向桌面办公、家用视频通讯场景设计，可直接夹持在笔记本屏幕上沿、桌面显示器边框或是厚度适配的平板边缘使用，无需额外占用桌面摆放空间，适配多数常规显示设备的边框厚度，夹持接触面做了弧度贴合处理，避免夹装时刮伤设备外壳表面。镜头部分采用可俯仰转动的铰接结构，用户可根据自身坐姿高度、拍摄角度需求，手动调整镜头俯仰角度，调整阻尼适中，调整到位后不会出现自行下垂移位的问题，满足不同身高用户、不同摆放位置的取景需求。机身尾部引出一体化USB连接线，线体预留了卷绕收束的结构段，用户可根据实际接线距离调整线体展开长度，避免多余线材在桌面杂乱缠绕，USB接头采用通用标准接口，可直接接驳电脑主机、笔记本的USB端口，无需额外配置转接配件。整体外壳采用亮面注塑成型工艺，上下壳体通过卡扣配合加少量定位螺丝固定，装配流程简单，量产时组装效率较高，壳体边缘做了圆角过渡处理，没有尖锐棱角，日常使用挪动时不会划伤手部。夹座部分采用杠杆式夹合结构，内置弹性复位件，单手即可按压打开夹口完成装拆，夹口内侧预留了防滑胶垫的安装位，装夹后可增大与被夹持面的摩擦力，避免设备受线材拉扯时出现滑落移位的情况。镜头模组位于机身前端，镜圈做了突出防护设计，可避免镜头直接接触桌面造成镜片刮花，机身顶部预留了功能按键的安装位，可拓展拍照、一键静音等实用功能。建模过程中对各部件的装配间隙做了合理预留，铰接转动部位的配合公差符合常规注塑件的精度要求，夹座的开合角度覆盖了常见显示设备的边框厚度范围，无需额外配件即可适配多数使用场景，整体结构没有复杂的异形曲面，模具开模难度较低，适合批量量产。
