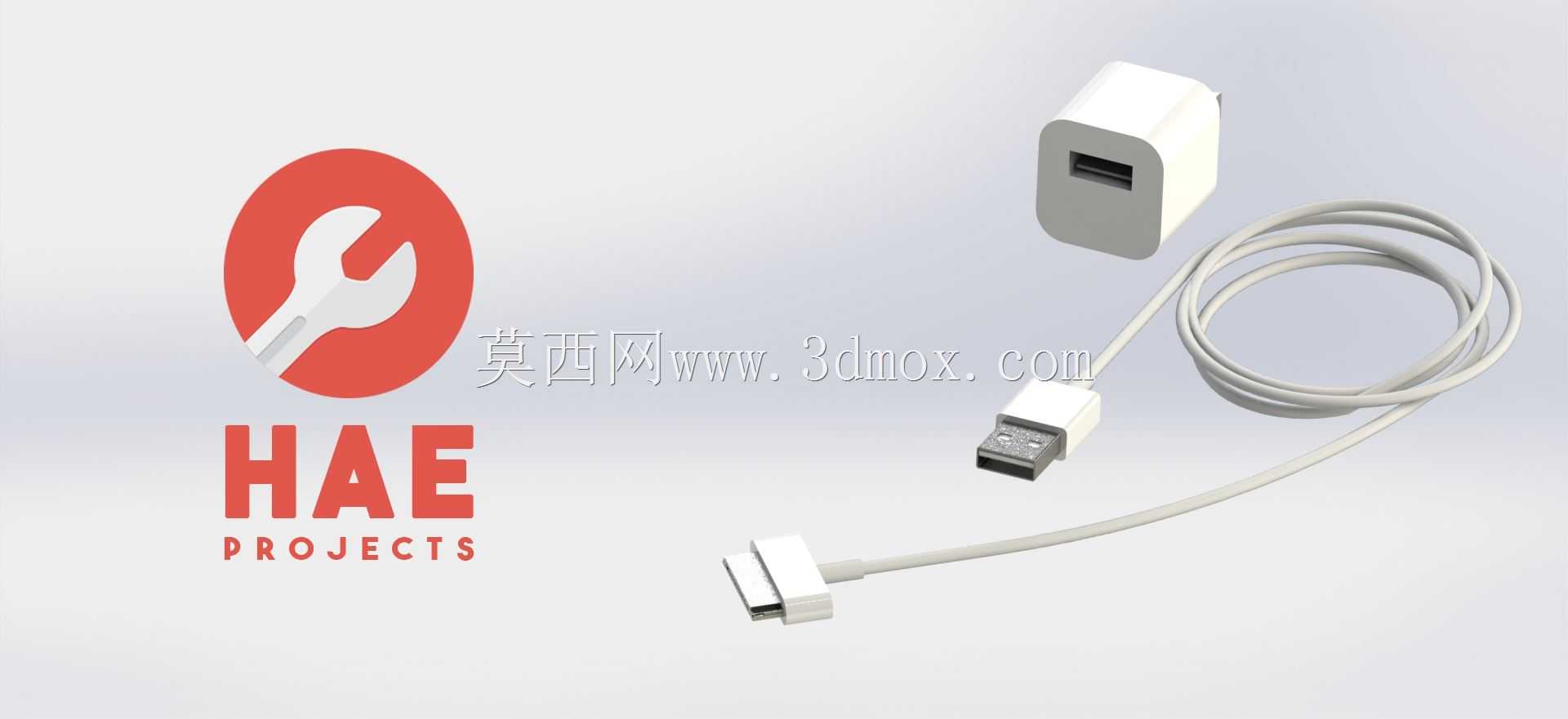

苹果4S手机USB充电器及数据线结构

日常消费电子配件的结构设计中，手机充电组件的细节还原往往容易被忽略，这套充电组件的三维结构完整覆盖了充电插头与配套USB线缆的全部装配细节，可直接用于消费电子周边产品的结构参考、装配干涉校验以及周边配套产品的适配设计。从实际应用场景来看，这类充电组件不仅是手机的标配配件，也常被用于桌面充电支架、车载充电拓展坞、多口充电排插等衍生产品的适配设计环节，在做配套结构的限位槽、走线槽设计时，精准的外形尺寸与接口位置参数能直接减少反复打样的次数，避免出现配件卡入不顺、接口对位偏差的问题。充电插头部分采用方正的圆角壳体设计，壳体的分型面设置在侧面中部，插脚与内部PCB板的固定位预留了足够的安全爬电距离，USB输出口的内槽尺寸严格遵循通用USB-A型接口的公差标准，公头插入后的插拔力控制在合理区间，既不会出现松脱接触不良，也不会因为插拔过紧影响日常使用。线缆部分做了两端接头的完整结构还原，USB-A公头的金属屏蔽壳、绝缘胶芯与触点位置都和实物一致，连接手机端的30pin接头也还原了当年苹果4S系列的接口外形，线缆本体的弯曲弧度做了自然的盘绕形态，建模时考虑了线缆的最小弯曲半径，避免实际生产中线缆弯折过度导致内部线芯断裂的问题。做结构设计时，插头部分的安装边界需要注意插脚伸出壳体的长度，以及壳体整体的占位尺寸，在设计多口充电座的插座位时，相邻插头的间距要大于插头壳体的最大对角线尺寸，防止多个插头同时插入时出现互相干涉的情况。线缆部分的接头处做了应力释放的锥度过渡，这个细节在建模时特意还原，日常使用中线缆弯折最频繁的位置就是接头根部，合理的过渡锥度能分散弯折应力，延长线缆的使用寿命。从设计思路来看，这套模型没有做过度的简化，壳体表面的细微拔模斜度、接口内部的卡扣结构、线缆外皮的纹理细节都有体现，对于刚接触消费电子结构设计的从业者来说，可以通过拆解这套模型理解小型电子配件的壳体配合逻辑、接口公差配合要求，以及线缆类柔性零件的建模处理方式。在做产品展示动画或者装配演示时，这套模型的细节度也足够支撑近景镜头的渲染，不会出现明显的结构失真。
