山地场景无线电通信信号发射塔结构设计

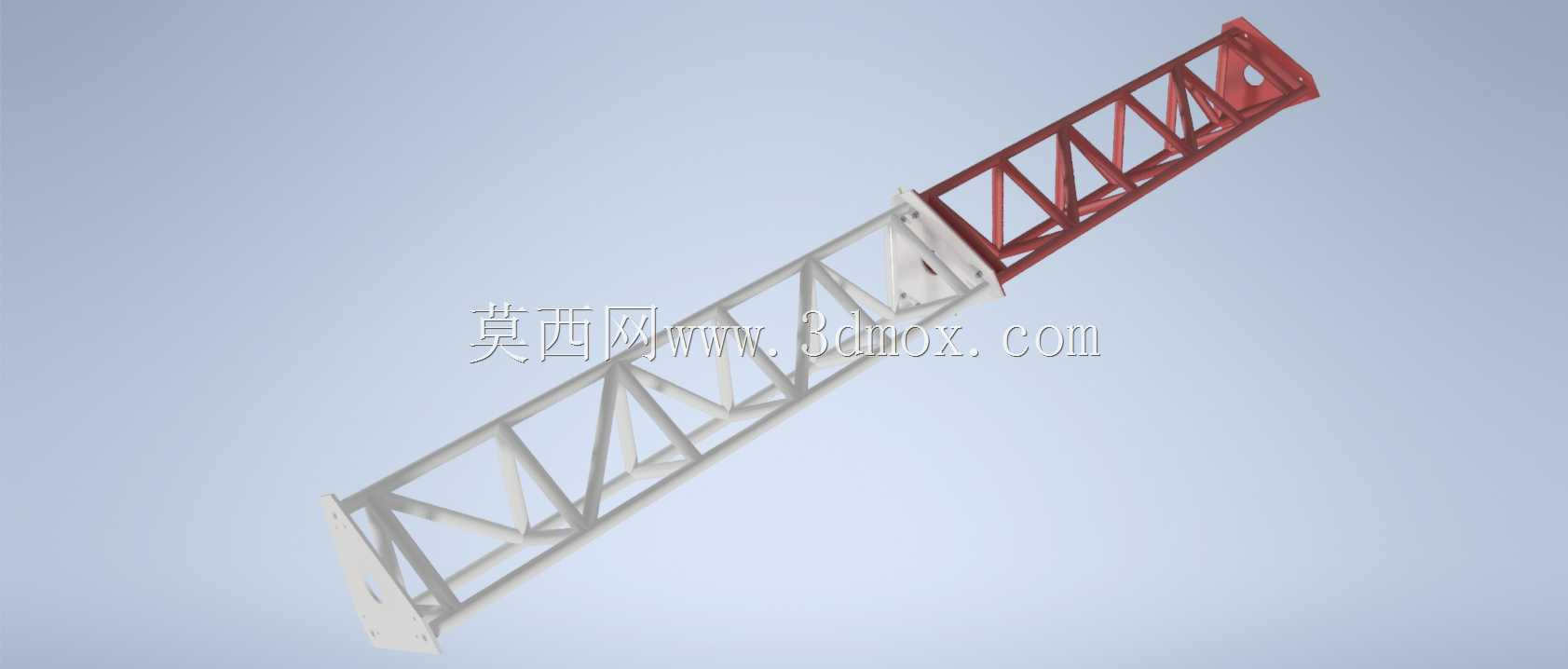

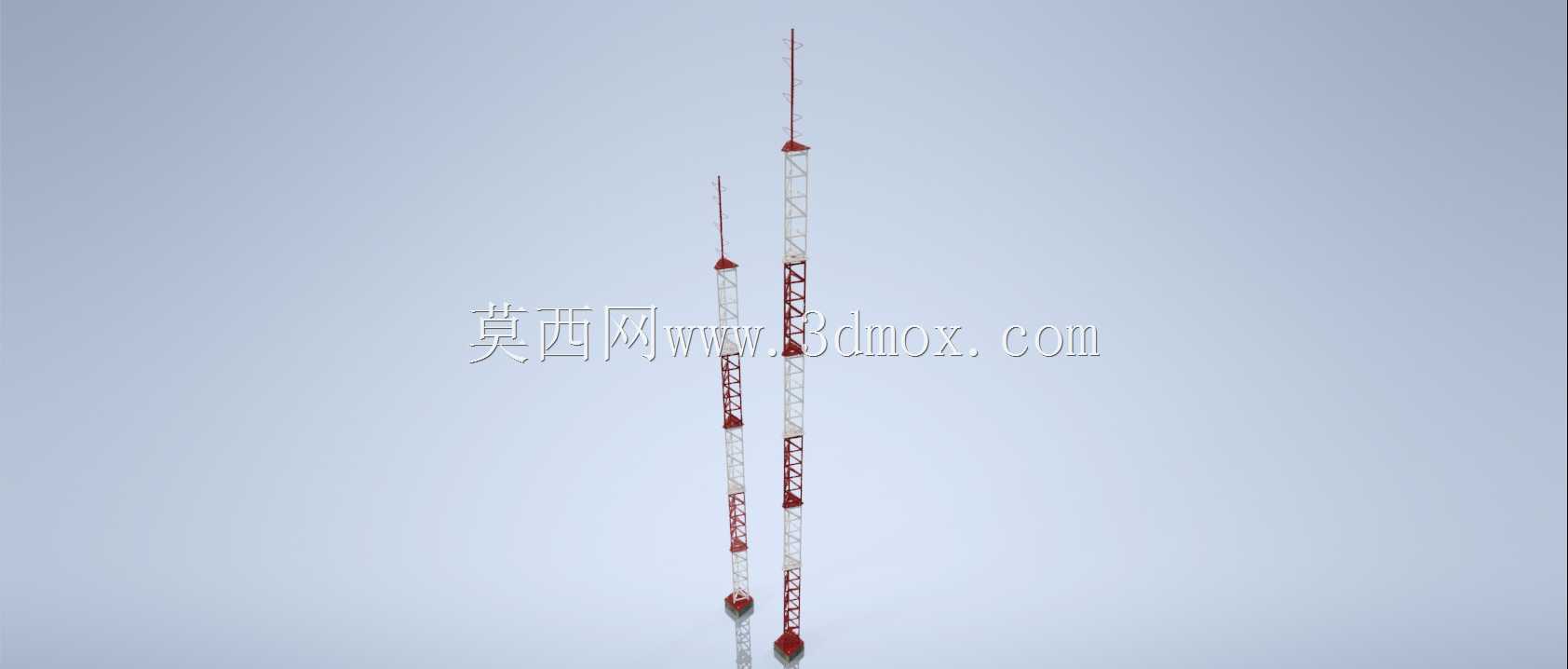

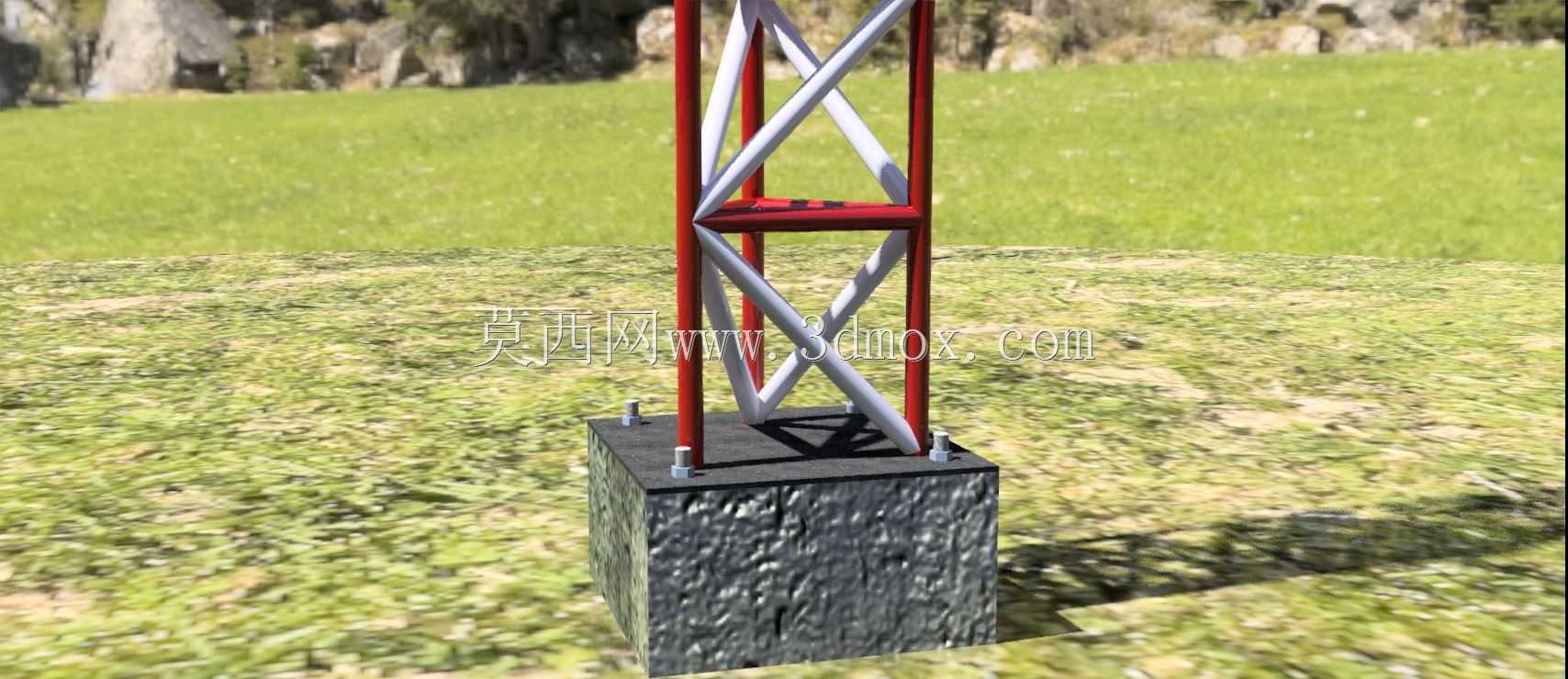

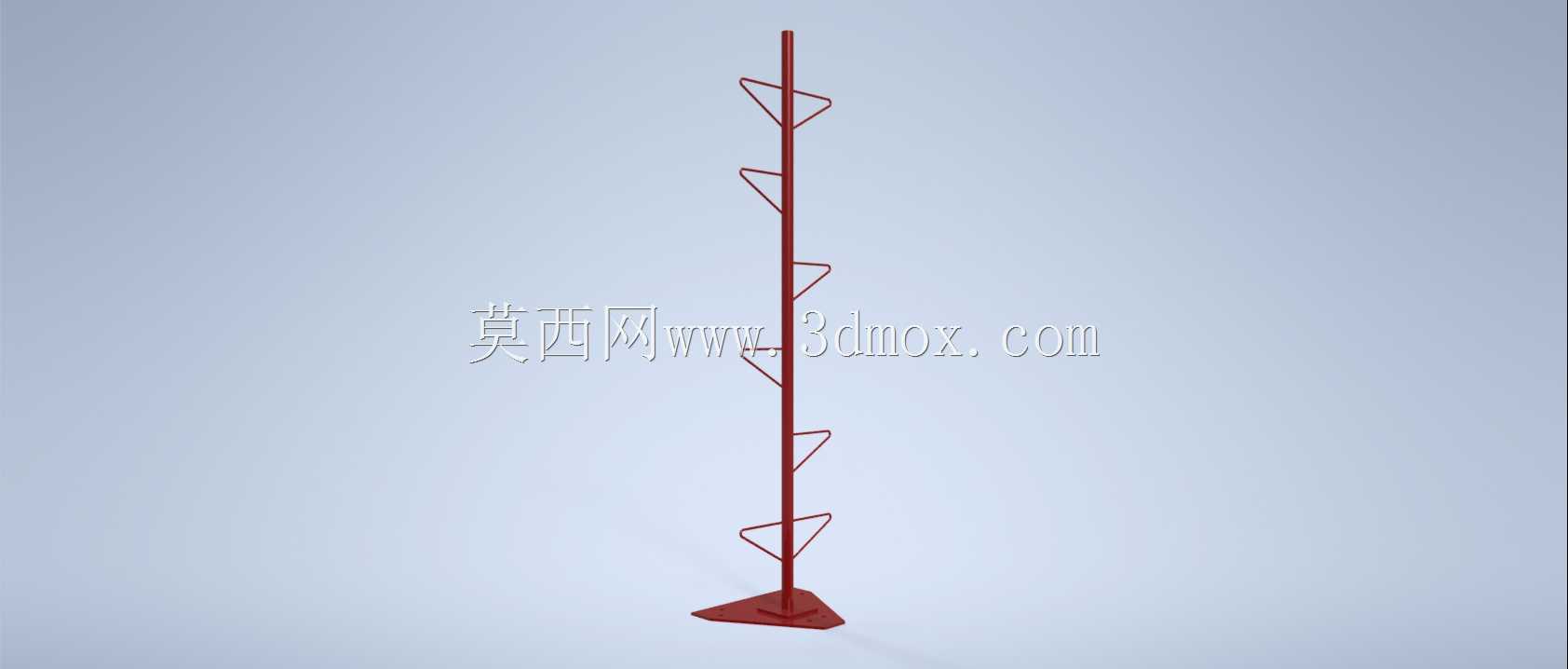

这类桁架式通信塔常部署在山地开阔区域，依托地形高度优势扩大信号覆盖半径，主要承担区域内无线电信号中转、广播信号发射传输功能，可满足偏远山区、户外作业区域的无线通信覆盖需求，解决地形遮挡带来的信号传输损耗问题。设计阶段优先考虑山地风荷载的影响，整体采用格构式桁架结构，主材选用等边角钢拼接，交叉腹杆按受力区间分段配置，既保证结构整体抗侧移刚度，又尽可能降低塔身自重，减少山地基础施工的物料运输压力。塔身沿高度方向每隔固定间距设置检修平台与天线挂载位，可适配不同频段的通信天线、广播发射天线安装，挂载点预留通用安装孔位，无需额外焊接改造即可完成设备固定。本次设计包含10m与13m两种高度规格，可根据现场覆盖需求、地形海拔高度灵活选型：若部署点位海拔较高、周边遮挡较少，可选用10m规格降低整体造价；若部署点位位于山谷区域、周边山体遮挡角度较大，可选用13m规格提升天线挂高，保证信号发射仰角满足传输要求。塔身底部采用独立混凝土基础预埋地脚螺栓的连接形式，基础开挖边界需避开山地松散土层与滑坡风险带，地脚螺栓预埋精度控制在毫米级，避免塔身安装后出现垂直度偏差。结构计算阶段重点验算不同高度截面的风振系数、覆冰工况下的杆件应力，所有腹杆连接节点采用螺栓铰接，减少现场焊接作业量，适配山地施工的有限作业条件。塔身侧面预留爬梯固定点位，爬梯与塔身主弦杆通过抱箍连接，后期运维人员可沿爬梯抵达各层平台完成设备检修与更换。从建模逻辑来看，整体采用参数化草图驱动桁架杆件生成，先搭建单节段塔身的骨架线，再沿骨架线装配对应规格的角钢型材，阵列生成标准节段后调整顶部天线支架的局部结构，两种高度规格可通过调整标准节段数量快速切换，大幅提升设计迭代效率。模型还原了实际工程中塔身的所有连接节点细节，包括节点板、螺栓孔位、爬梯连接件的实际尺寸，可直接用于施工交底、结构受力仿真验证，也可作为山地通信设施布设的场景配景使用，匹配户外通信工程的方案展示需求。
