集成显示器的ATX主板台式电脑桌结构设计

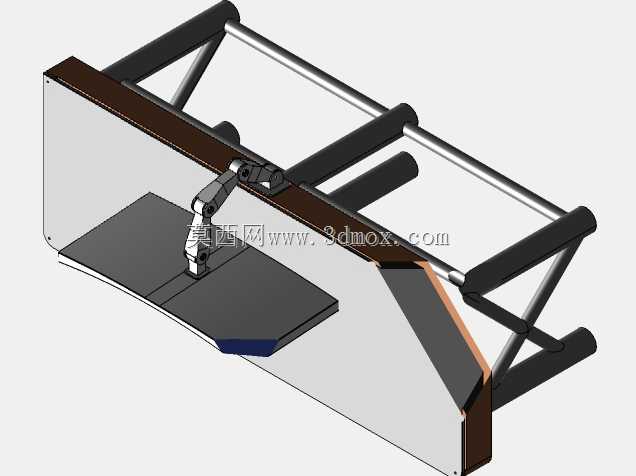

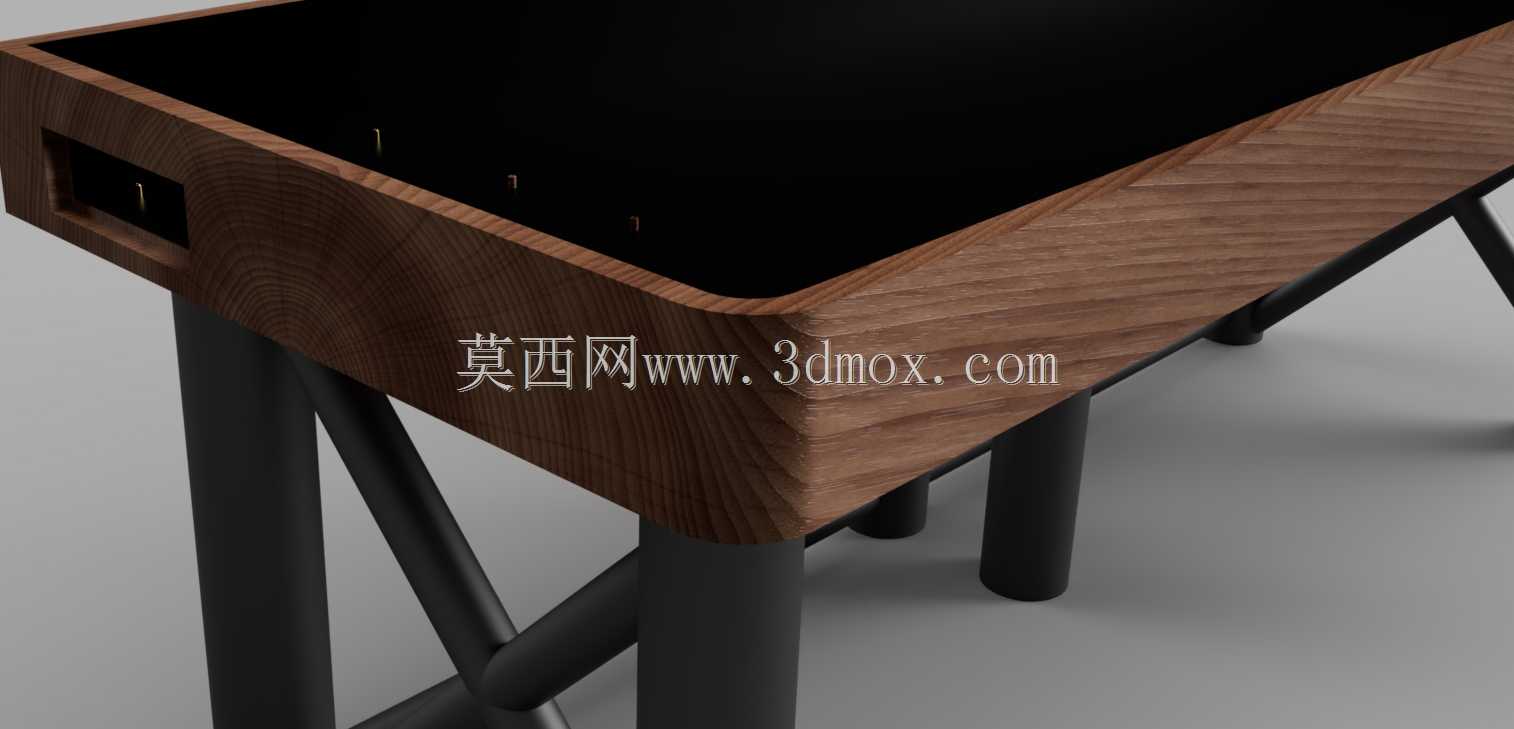

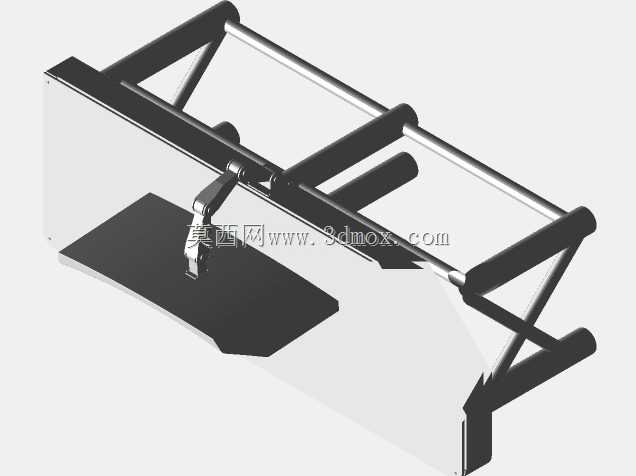

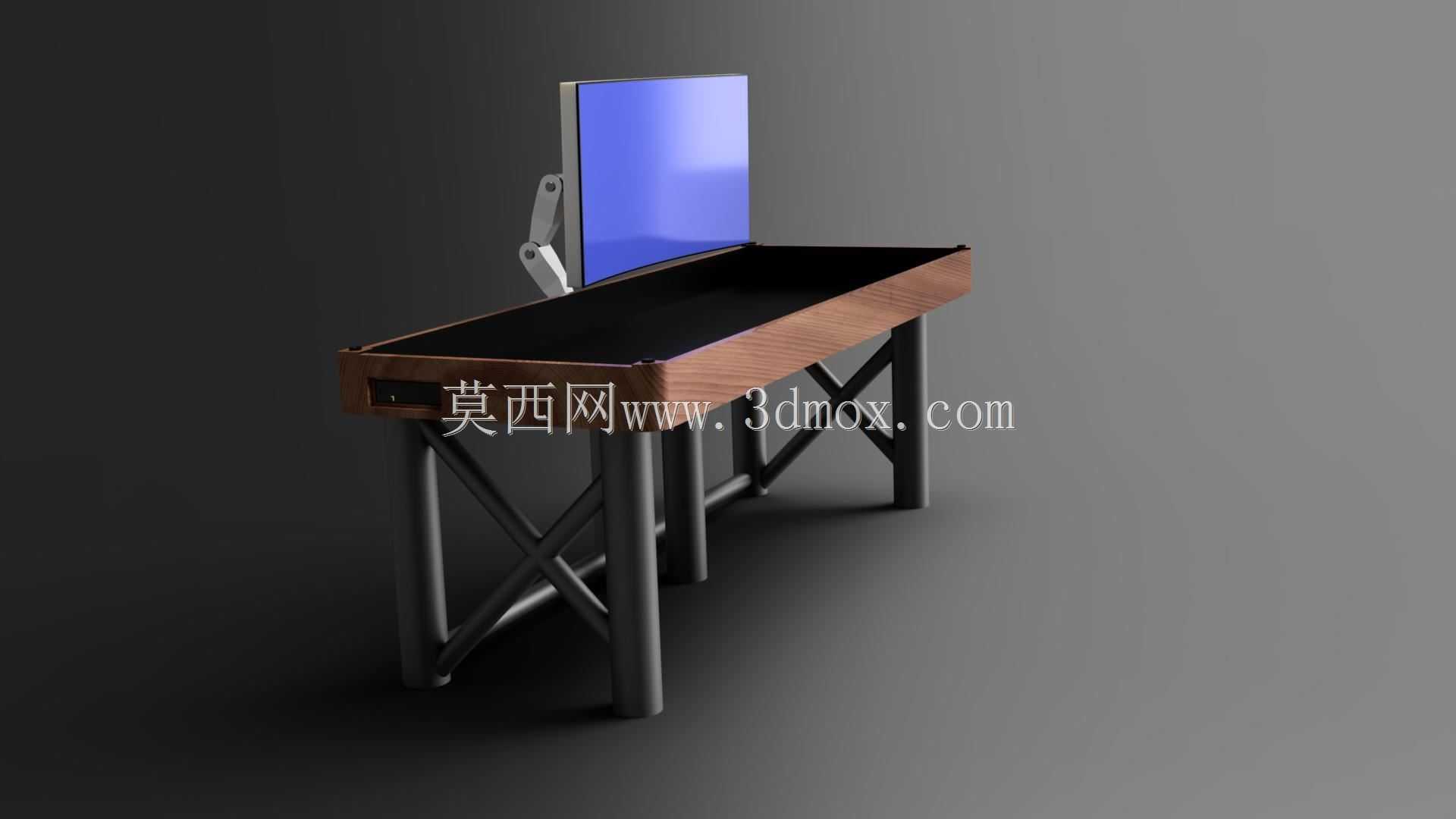

这款集成式台式设备桌的设计，核心是解决传统台式机主机与桌面分离带来的布线杂乱、空间占用零散的问题，面向紧凑型办公、电竞娱乐、小型工作室等场景打造，将主机容纳空间与桌面操作区、显示支撑结构做一体化整合。从结构设计逻辑来看，桌面主体采用木质复合台面搭配金属支撑框架，台面下方预留完整的ATX主板安装腔体，腔体边缘做了15mm的翻边强化处理，可兼容标准ATX规格主板、标准ATX电源以及全长显卡的安装空间，腔体内部预留了20mm的走线间隙，方便主板供电线、硬盘数据线、前置面板接线的排布，同时腔体底部开设了直径80mm的散热通风孔，对应显卡、CPU散热的出风路径，避免密闭空间积热导致硬件运行稳定性下降。支撑腿采用直径50mm的圆形钢管做交叉X型补强结构，单腿承重设计阈值为80kg，整体框架的静态承重可达到200kg，完全满足桌面放置键盘、外设、书籍以及主机硬件的总承重需求，支撑腿底部预留M10的调节脚安装螺纹，可适配地面10mm以内的高度差，保证桌面放置的水平度，避免硬件运行时因为桌面倾斜产生的硬盘震动、光驱读盘异常等问题。显示器支撑结构采用单臂可调节铰接设计，铰接点设置了阻尼转轴，可实现显示器上下150mm的高度调节、前后30度的倾角调节，转轴的阻尼扭矩设置为8N·m，可支撑27英寸以内重量不超过8kg的常规显示器，支撑臂的走线槽为内嵌式设计，显示器的供电线、视频线可从臂体内部穿过，直接接入桌面下方的主机腔体，完全避免明线外露的杂乱问题。安装边界方面，整体设备桌的长度为1600mm，宽度为700mm，台面高度为750mm，符合常规办公桌面的人体工学高度要求，主机腔体的内部净尺寸为450mm*420mm*180mm，可完全容纳标准ATX主板及配套硬件，安装时仅需预留桌面后方100mm的散热间隙，无需额外预留主机放置的地面空间，相比传统台式机布局可节省约0.3平方米的地面占用空间。在细节设计上，台面前缘做了20mm的圆弧倒角处理，避免长时间伏案操作时的腕部压痕，腔体侧面预留了USB、音频接口的扩展开孔位，可直接将主板前置接口延伸到桌面侧方，方便插拔U盘、耳机等外设，无需探身到桌面下方操作。
