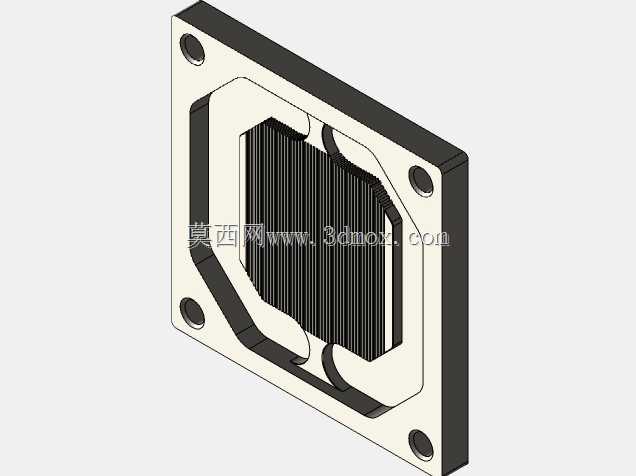

AMD平台CPU水冷头散热片结构设计

这款散热结构主要面向桌面级DIY装机、小型工作站的CPU散热场景，作为分体式水冷回路中的核心换热部件，承担CPU核心热量向冷却液传导的关键作用，区别于一体式水冷的封闭结构，该散热片可适配不同规格的水冷上盖、快插接头，满足玩家自定义水路布局的需求。从功能特性来看，核心换热区域采用密集微鳍片阵列设计，鳍片间距控制在合理区间，既保证冷却液流经时的湍流强度，提升热交换效率，又不会造成过大的流阻增加水泵负载，鳍片与底座采用一体化切削成型结构，避免了拼接结构带来的接触热阻，能将CPU工作时产生的热量快速传递到循环冷却液中。设计过程中优先考虑了安装兼容性，外围固定法兰的四个安装孔位严格匹配AMD平台的扣具孔距标准，安装时可直接适配原厂或第三方AM4/AM5平台扣具，法兰边缘做了倒角处理，避免安装时刮伤主板周边元件，密封槽的尺寸公差经过严格校核，搭配密封圈使用时可承受常规水冷回路的工作压力，不会出现漏液风险。外形尺寸方面，整体采用方形法兰结构，主体厚度控制在适配常规机箱水冷安装空间的范围内，不会与内存插槽、主板供电散热装甲产生安装干涉，进出水流道的布局经过优化，冷却液从一侧进入后可均匀冲刷整个鳍片区域，避免出现换热死角，流道边缘做了圆弧过渡，减少冷却液流动时的阻力损失。实际选型使用时，该散热片可搭配透明或带RGB灯效的上盖组件，兼顾散热性能与外观展示需求，微鳍片的表面粗糙度经过处理，增大与冷却液的接触面积，进一步提升换热效率，法兰的密封槽深度经过反复验证，既可以保证密封圈压缩量足够实现密封，又不会因为压缩量过大导致密封圈变形溢出影响安装。在结构建模过程中，所有安装孔位、密封槽、鳍片尺寸都严格按照实测硬件参数绘制，可直接用于CNC加工或开模生产，也可作为水冷改装爱好者的设计参考基准，安装边界的校核覆盖了市售主流AMD平台主板的周边元件布局，确保安装时不会出现空间冲突，流道的走向设计充分考虑了水冷回路中常见的进出水方向，适配不同的机箱水路排布方案。
