微型断路器单极空气开关结构设计

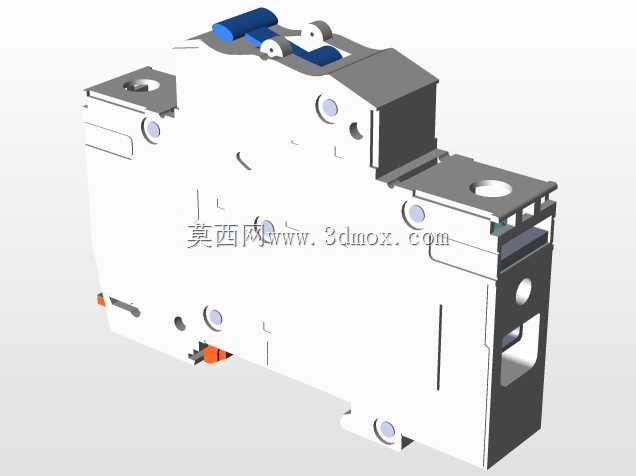

这款单极微型断路器是低压配电终端回路里最常见的保护元件，日常在民用住宅配电箱、工业设备控制柜、楼宇配电竖井的终端回路里都能见到它的身影，主要承担单路交流回路的过载保护、短路保护功能，同时也可作为线路的手动分断开关使用，日常运维中可以通过操作手柄实现回路的带电分合，无需额外断开上级总开关，大幅提升局部线路检修的操作效率。从结构设计来看，这款模型完整还原了产品的实际装配关系，外壳采用上下扣合的阻燃壳体结构，侧面预留的多个圆形定位柱是壳体拼接时的定位结构，配合卡扣实现无额外外露螺丝的装配，既提升壳体的装配精度，也能避免外部螺丝带电引发的安全隐患。顶部的蓝色操作手柄采用圆弧防滑造型，手柄的行程角度符合常规低压电器的操作习惯，分合闸位置有清晰的档位反馈，操作时不会出现卡滞或档位模糊的问题，手柄旁的联动结构是脱扣机构的外露触发端，当回路出现过载电流时，内部的双金属片受热形变触发脱扣机构，带动手柄自动跳至分闸位置，实现过载保护；当回路出现短路大电流时，内部的电磁脱扣器会瞬间吸合触发脱扣，分断时间控制在毫秒级，避免故障电流烧坏后端用电设备。产品的进出线端采用带压线板的接线端子结构，端子的安装孔位适配常规的配电接线线径，底部的卡扣结构是标准的35mmDIN导轨安装结构，安装时只需将断路器底部卡扣卡在导轨上，按压到位即可完成固定，拆卸时用螺丝刀撬动底部的解锁卡扣即可取下，无需额外打孔固定，适配目前行业内通用的配电箱安装导轨，安装边界完全符合常规终端配电的模数化尺寸要求，单极产品的宽度为标准18mm模数，多极拼装时可以直接拼接，不会出现尺寸干涉。模型上的细节结构也完全还原实物特征，侧面的散热槽是为了平衡壳体内外的气压，同时在长期带载运行时散发内部元件产生的热量，避免内部温度过高影响脱扣精度；进出线端的隔弧结构可以在分断大电流时阻挡电弧外喷，提升使用安全性。在做配电盘三维布局设计时，这类模型可以直接导入装配环境，提前核对柜内的安装空间、接线预留距离，避免实际装配时出现元件干涉、接线空间不足的问题，也能通过模型直观核对操作手柄的操作空间是否足够，确保后期运维操作时不会被相邻元件阻挡。
