标准型材拼装式服务器机柜结构设计

该结构为标准19英寸规格的通讯服务器安装机架，核心采用工业铝型材拼装式框架设计，主要应用于中小型数据机房、企业网络配线间、工业现场控制室等场景，用于承载交换机、服务器、工业通讯网关、配电模块等电子设备，为内置设备提供稳定的安装支撑、规整的布线空间与基础的物理防护。

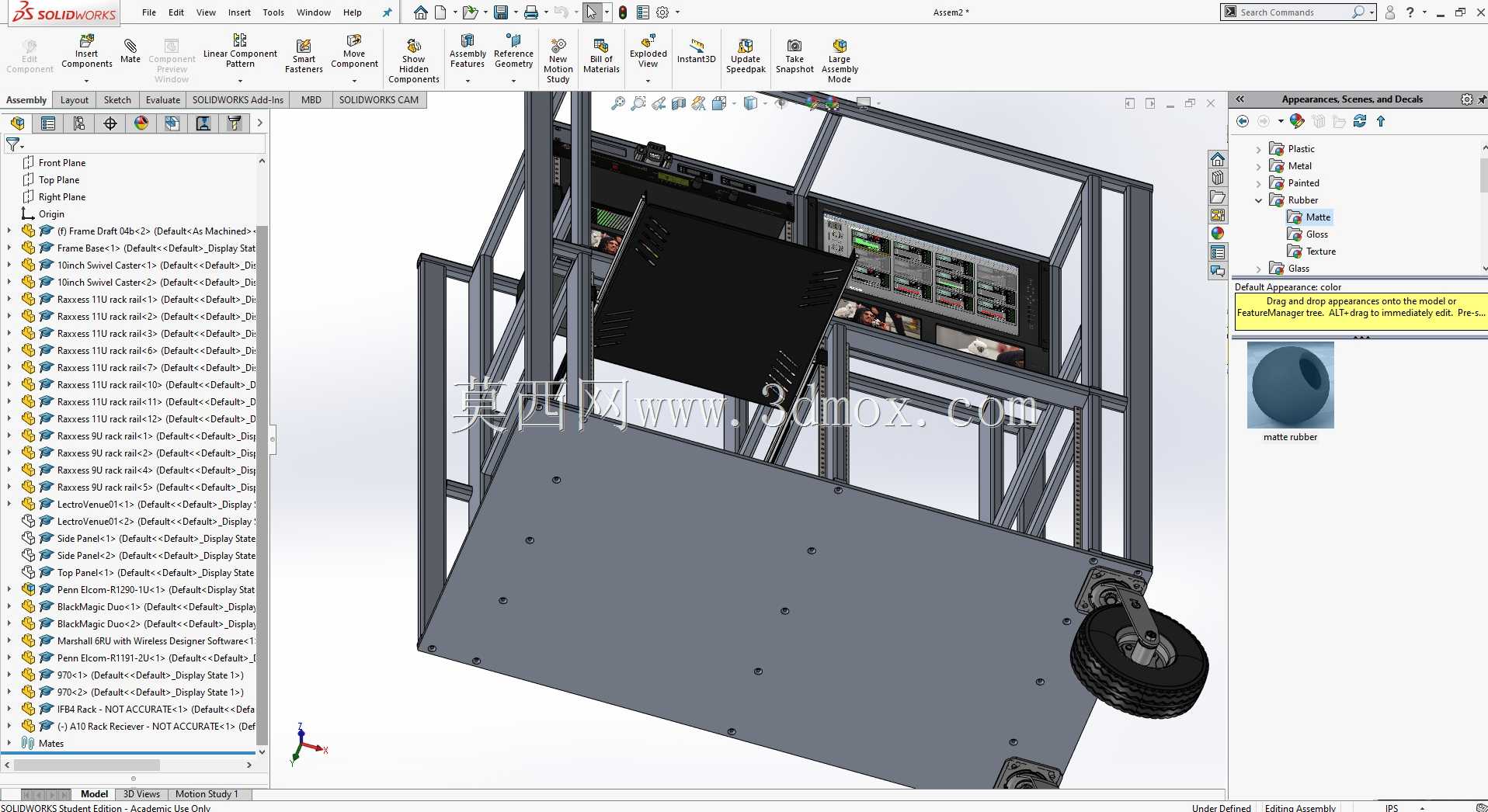

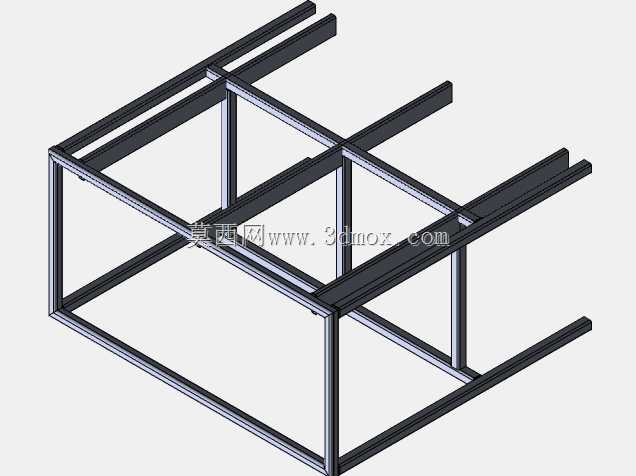

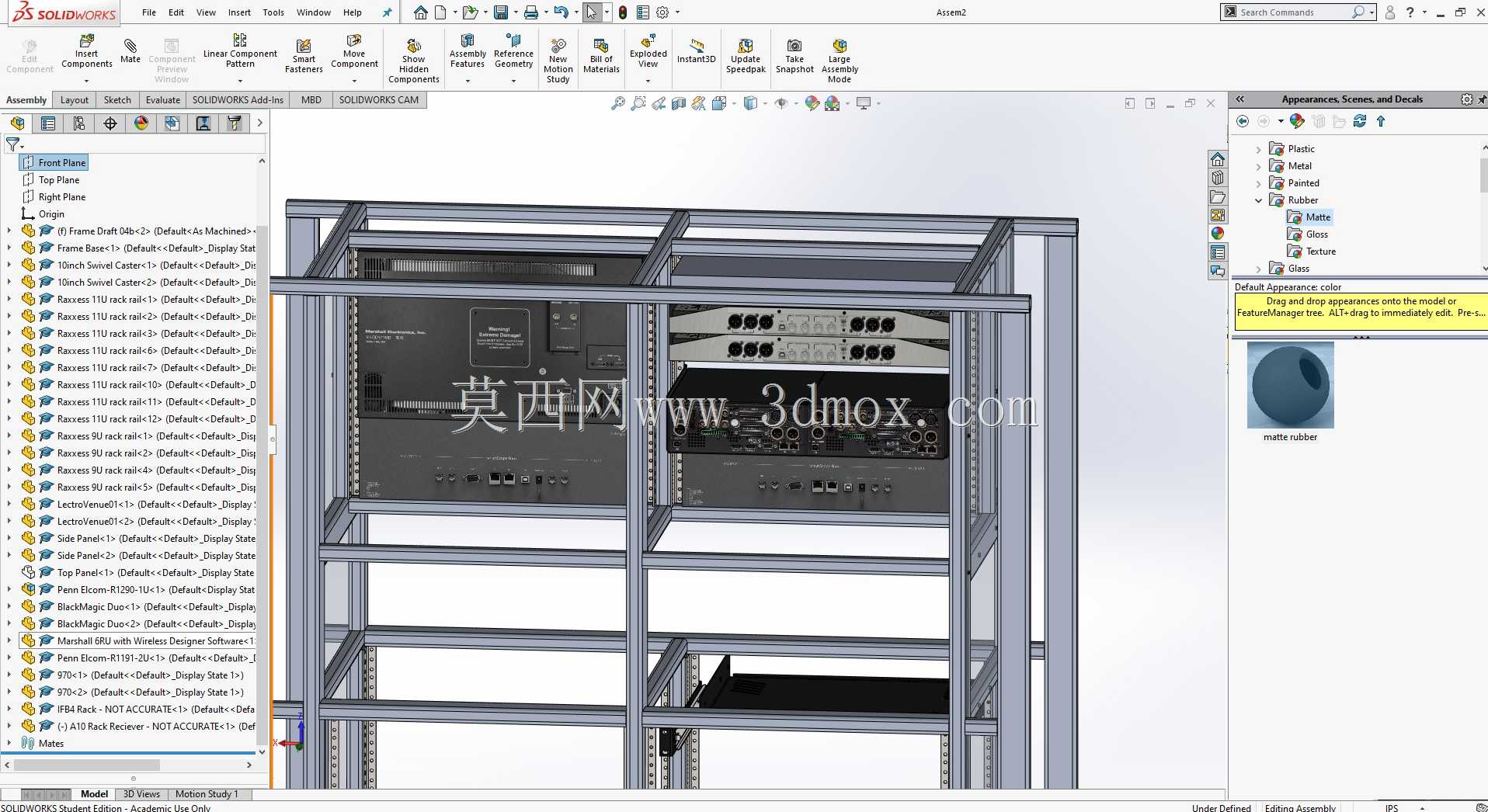

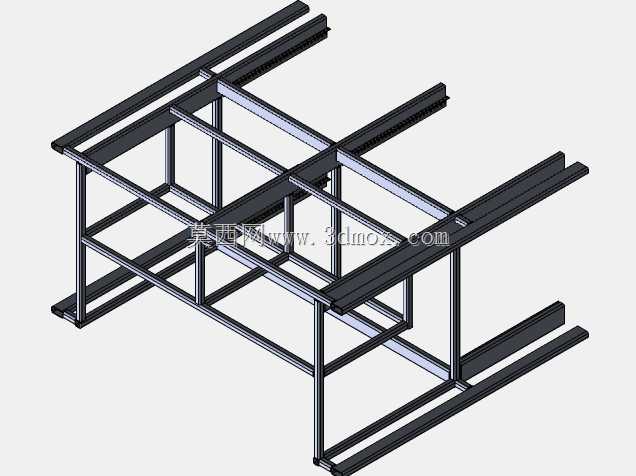

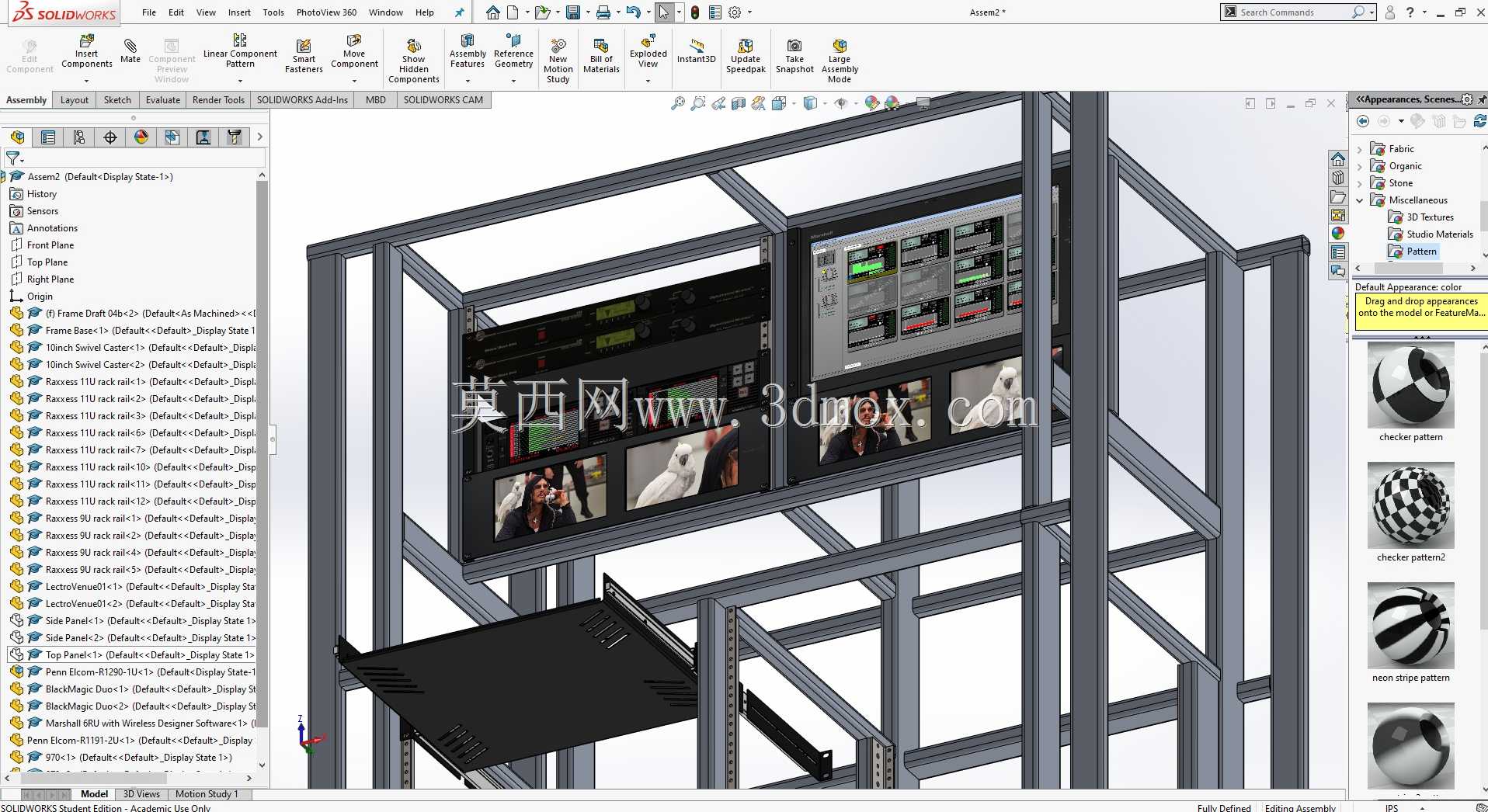

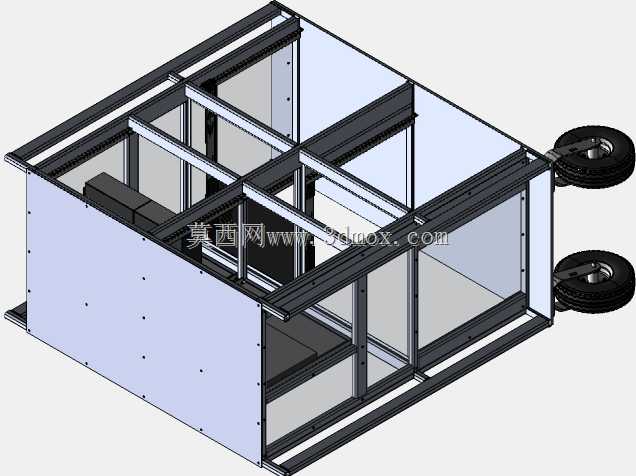

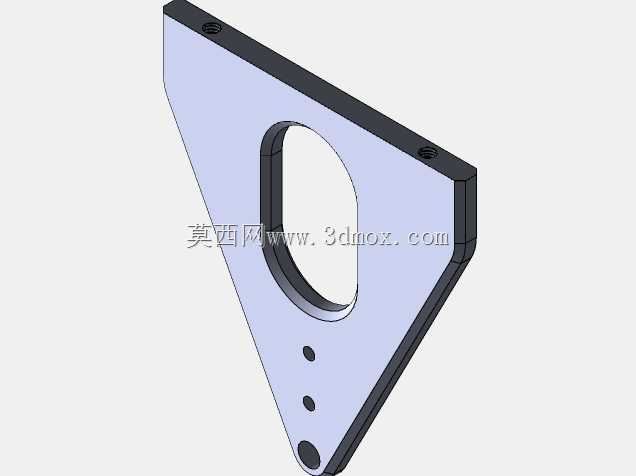

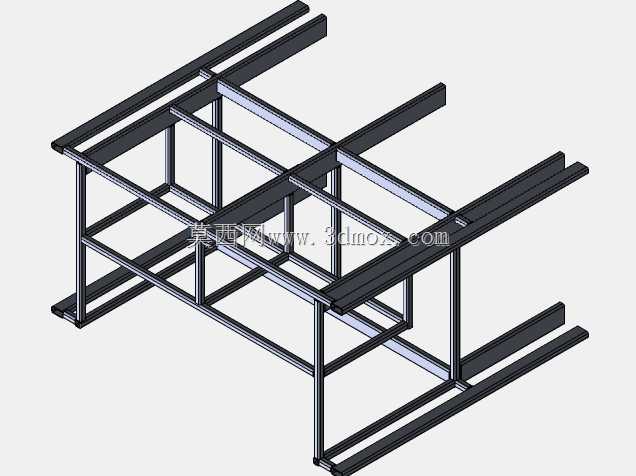

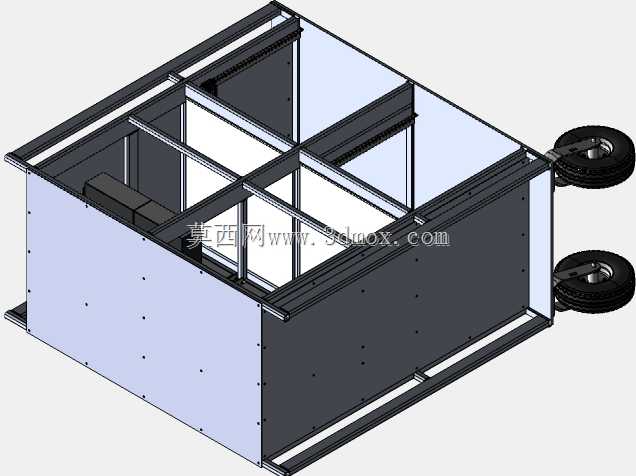

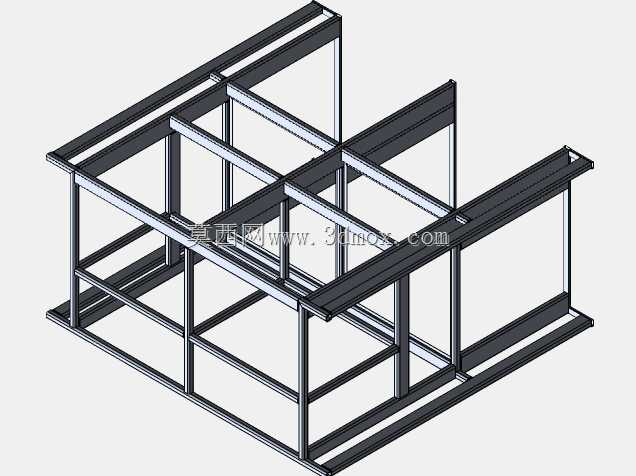

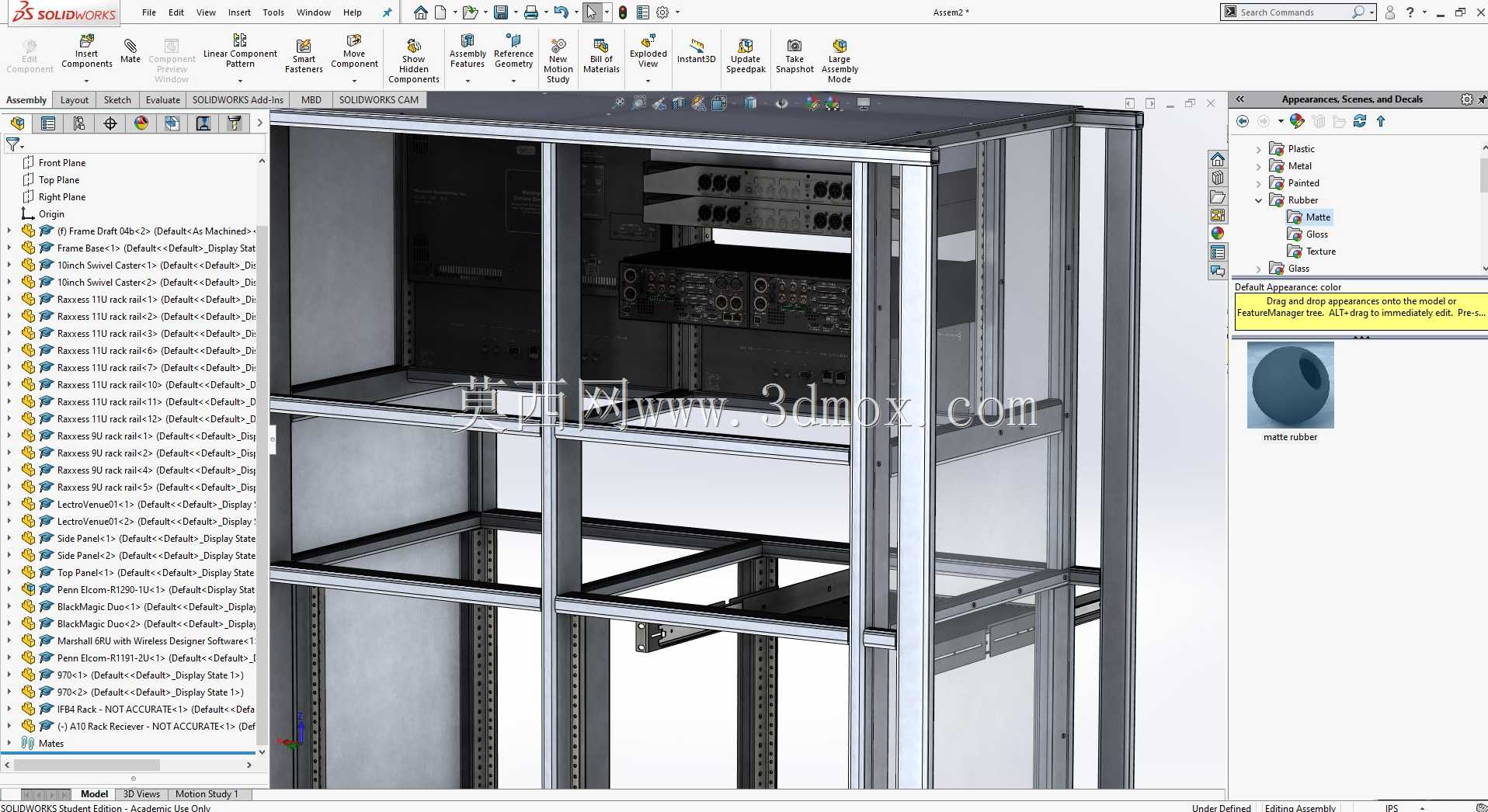

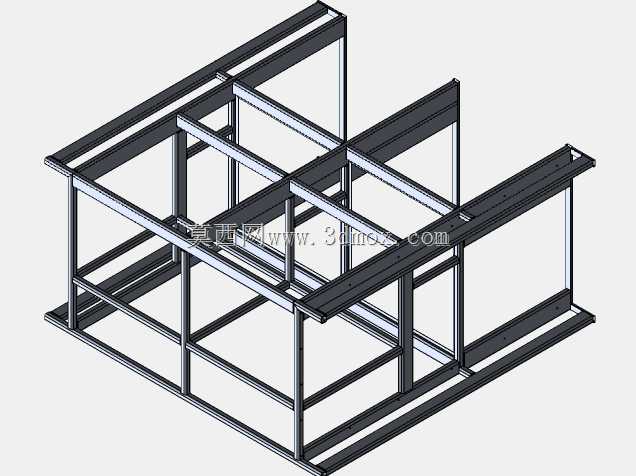

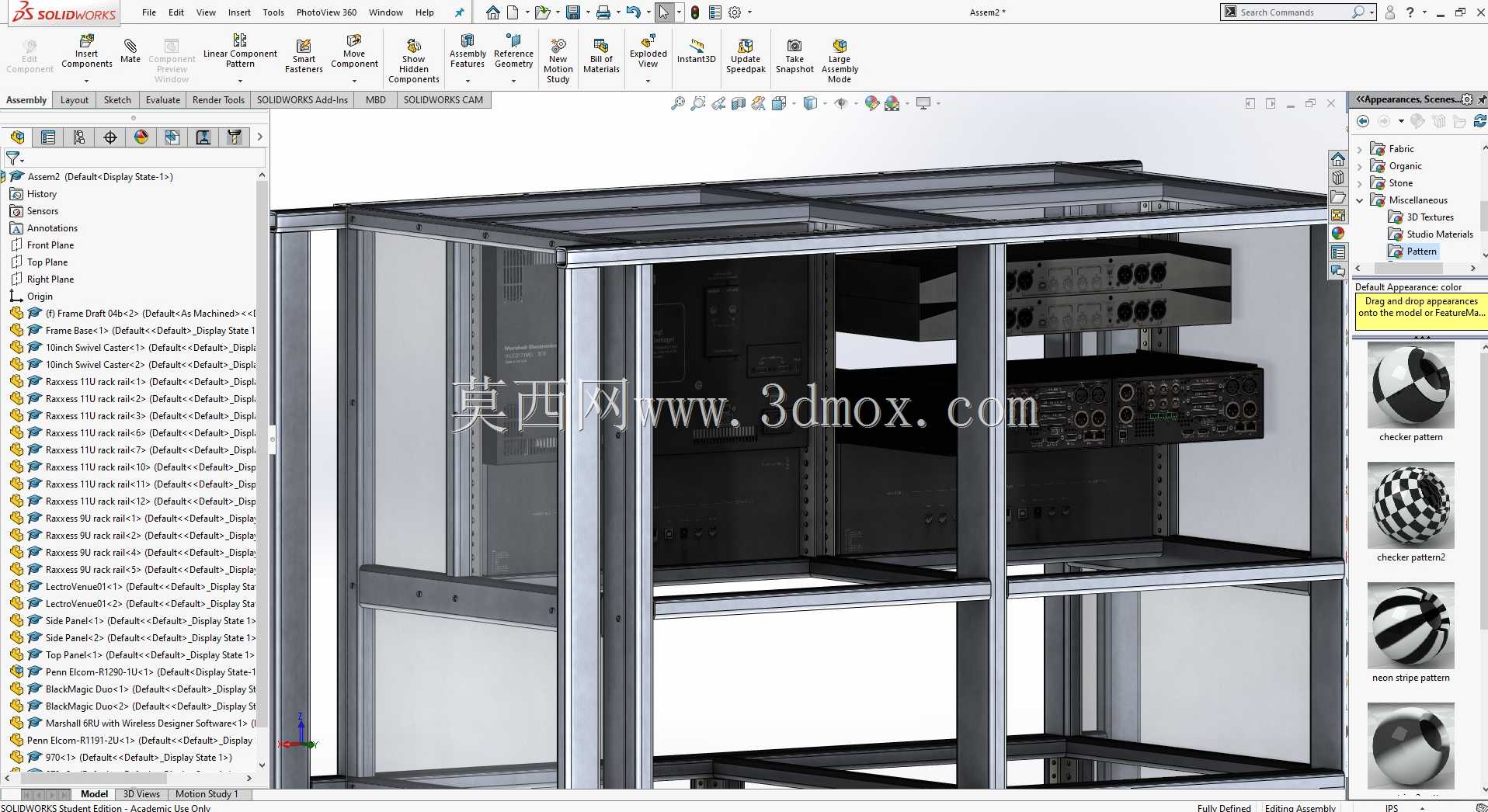

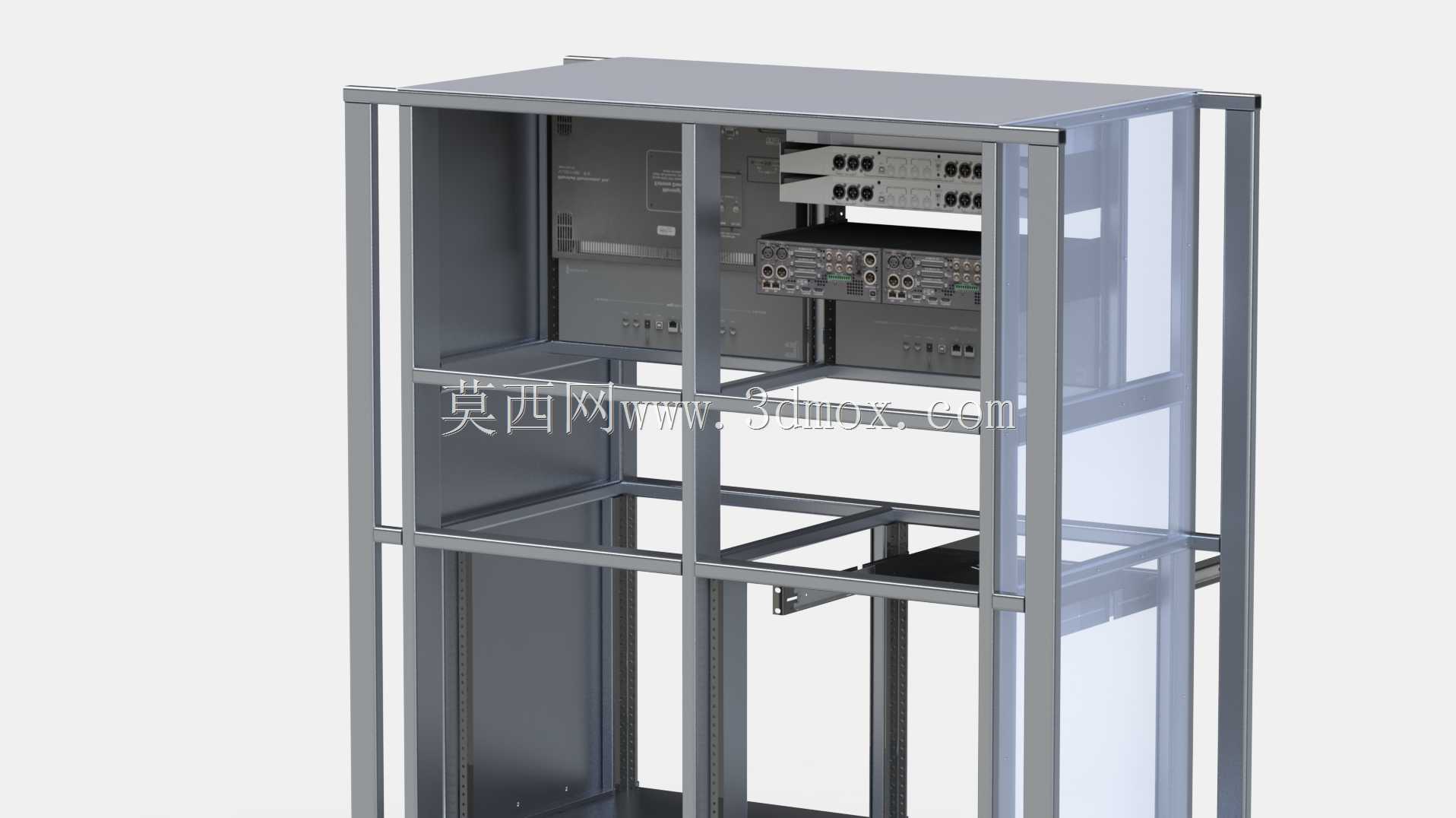

从设计思路来看，整体框架采用通用工业铝型材搭配角件连接的形式，未采用传统焊接机柜的钣金折弯焊接结构，最大的优势在于加工装配环节无需焊接工序，所有构件均可通过型材切割、端面攻丝后完成组装，后期改造扩展时可灵活调整内部层板、安装梁的位置，适配不同深度、高度的设备安装需求。框架的主立柱采用加厚型材截面，保证满载设备时的整体刚性，避免长期承重出现立柱变形，影响设备安装的平整度。

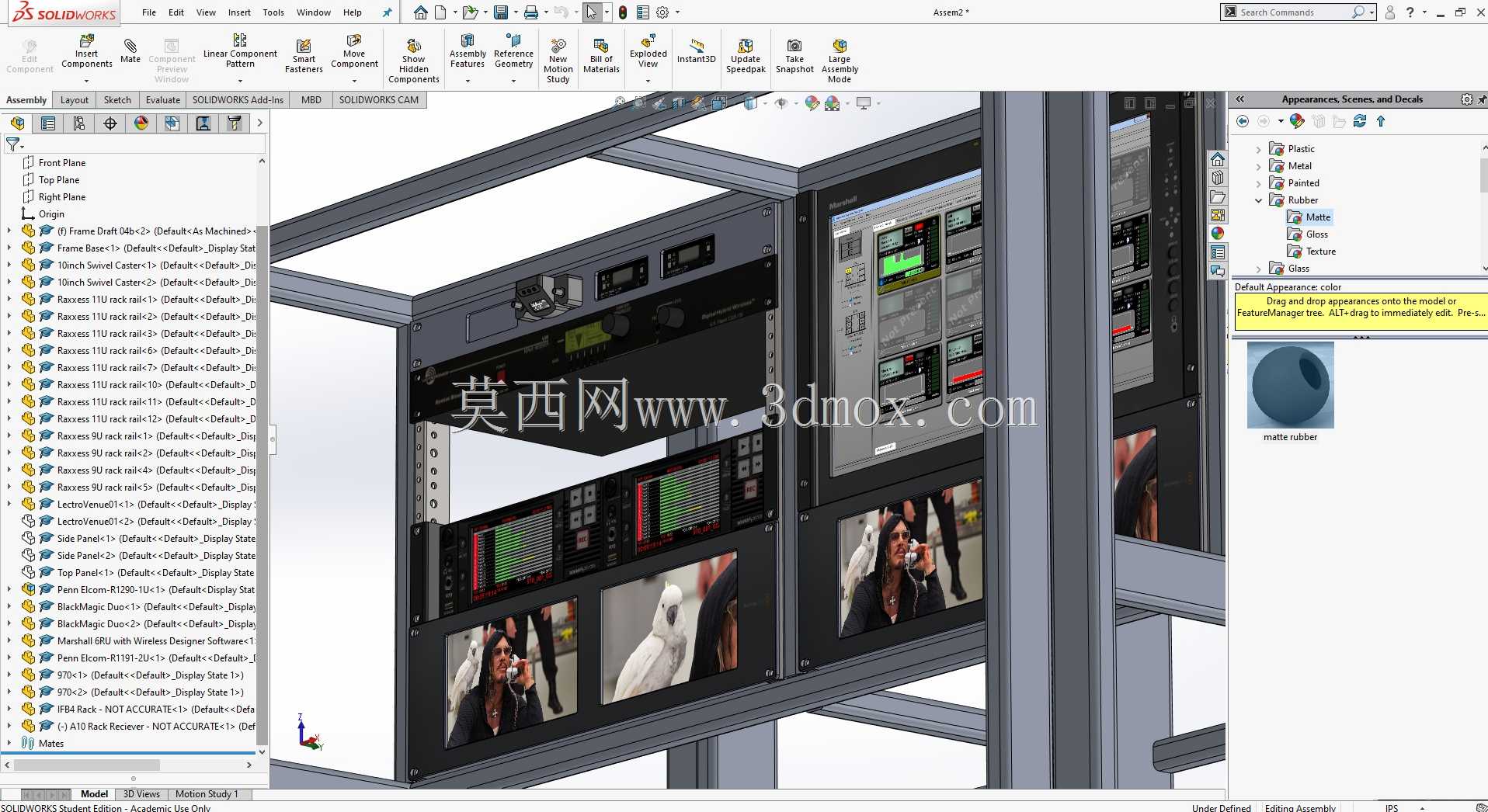

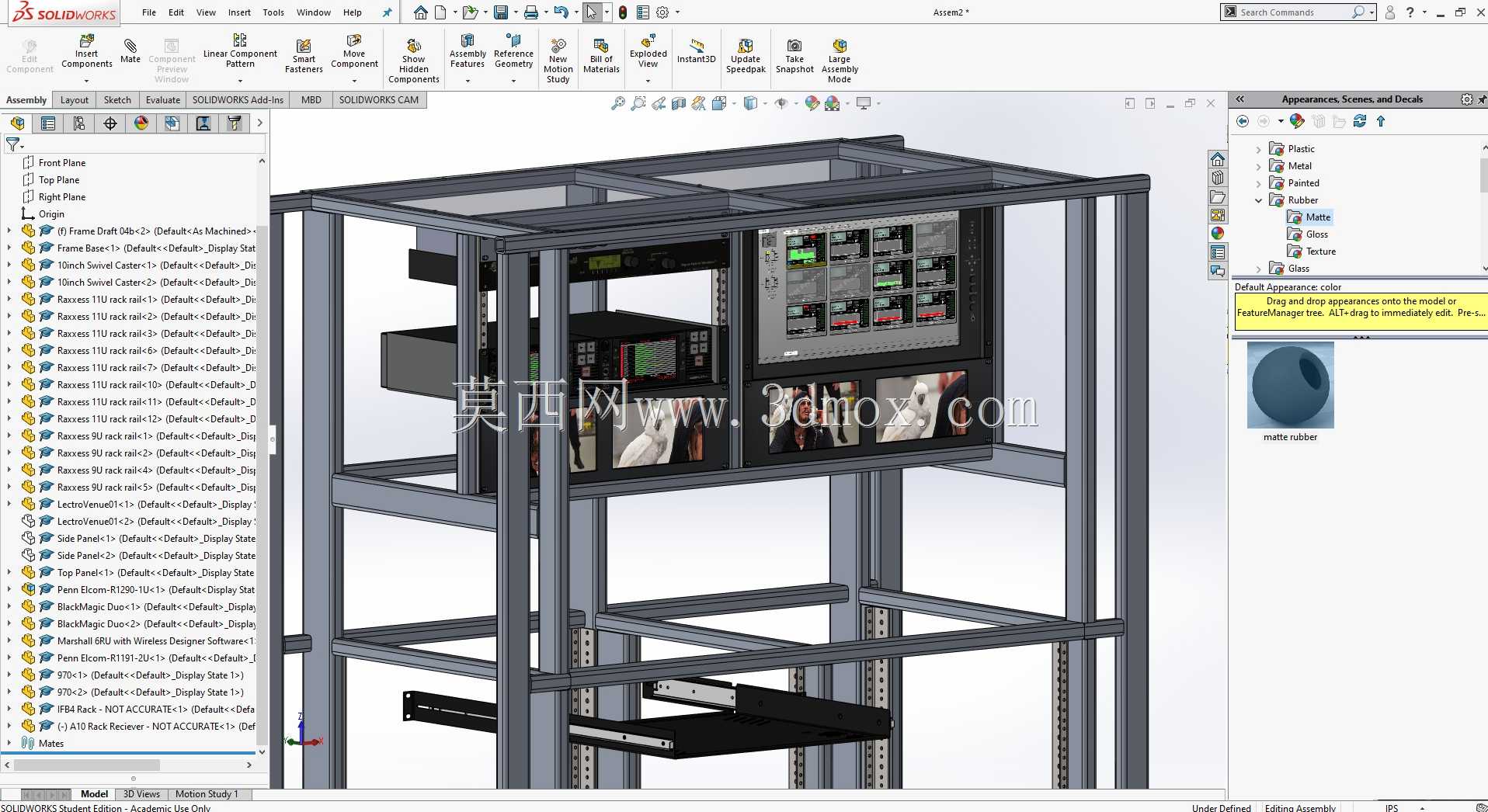

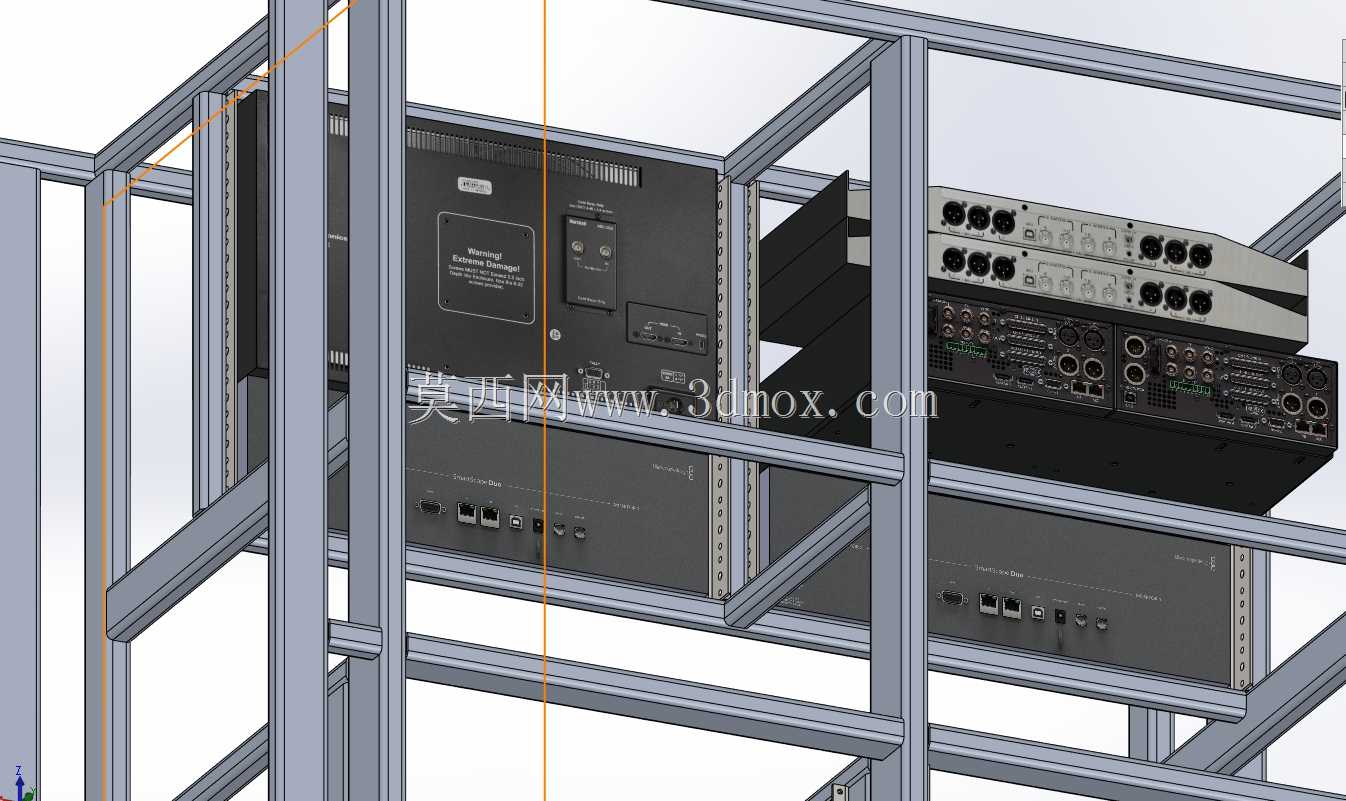

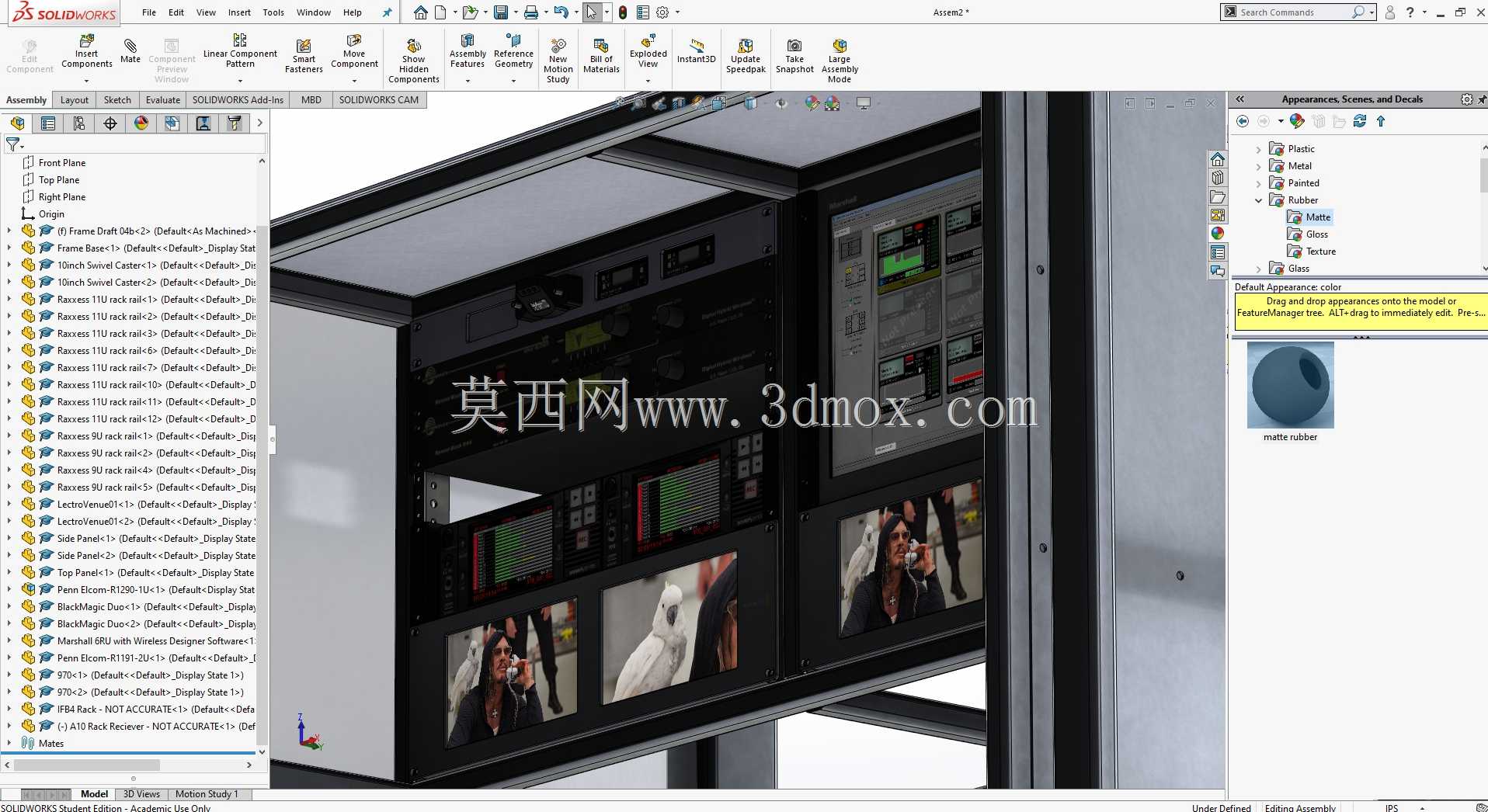

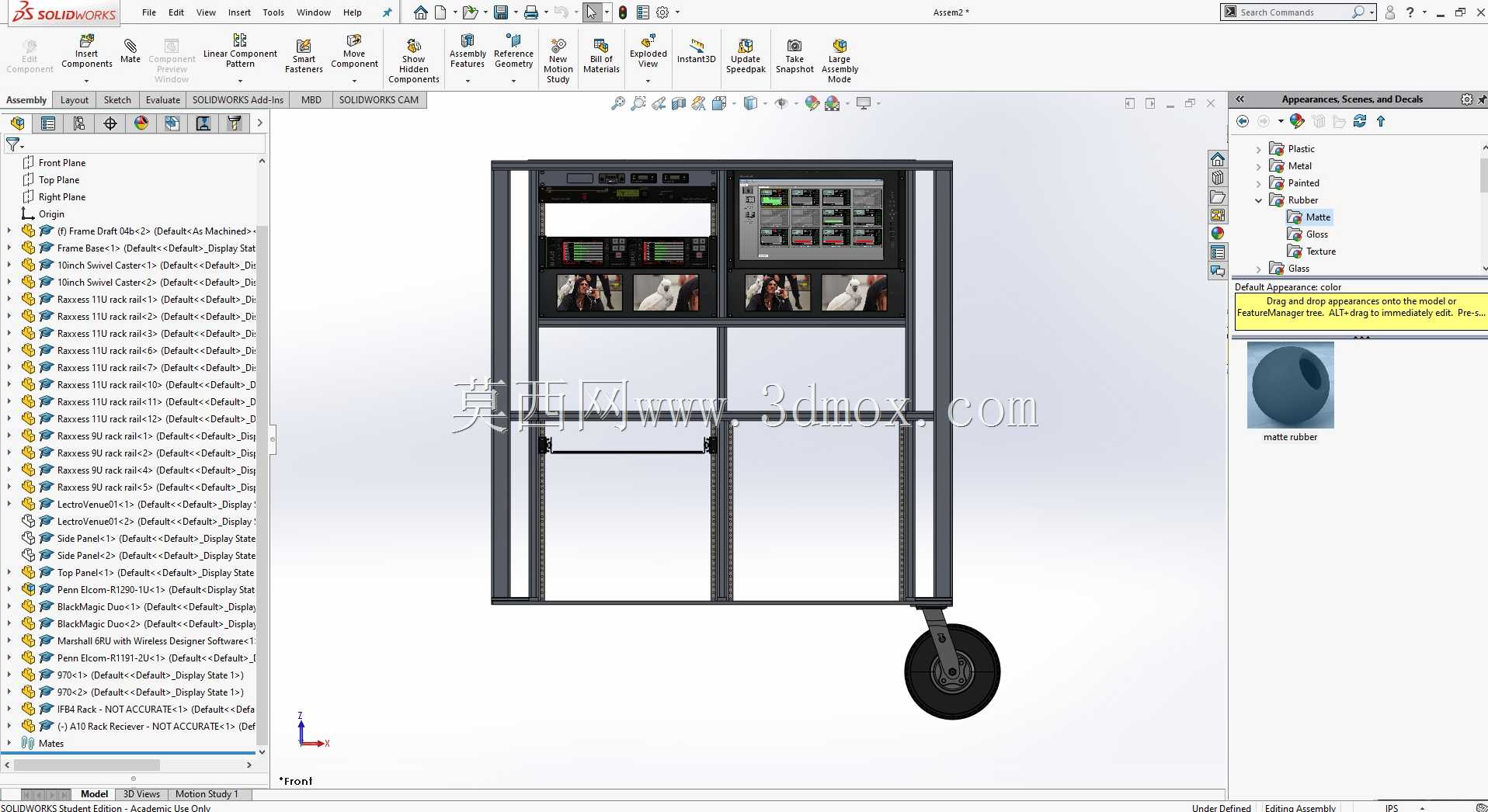

在安装边界设计上，框架前部预留了标准的U位安装孔位，兼容所有符合19英寸安装规范的IT设备，前部安装面与框架前端面齐平，可适配常规机柜前门的安装，预留的门锁安装位可直接配套标准机柜锁具。框架两侧预留了充足的布线空间，可配合竖向理线架完成强弱电线路的分离布设，避免线路杂乱影响设备散热与后期维护。后部框架预留了PDU电源安装位，可直接固定标准机柜电源分配单元，无需额外打孔改造。

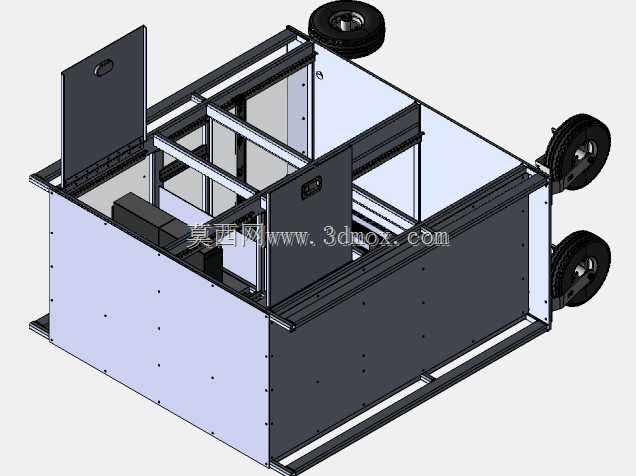

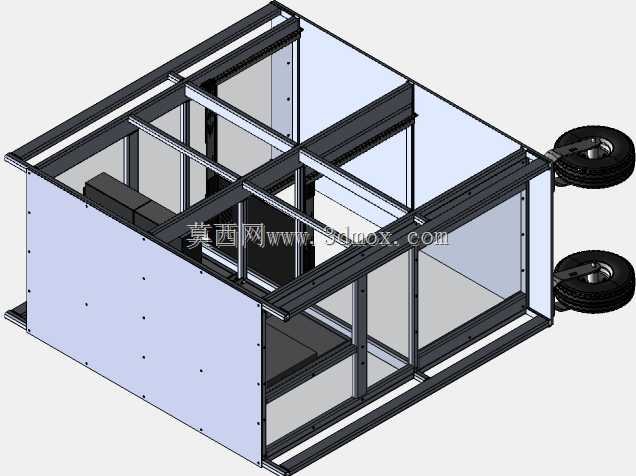

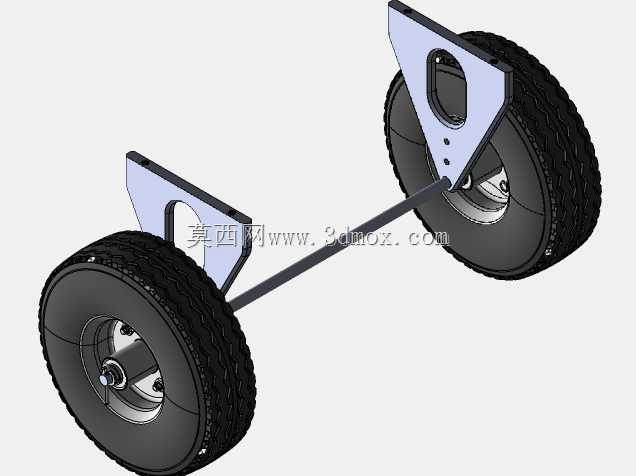

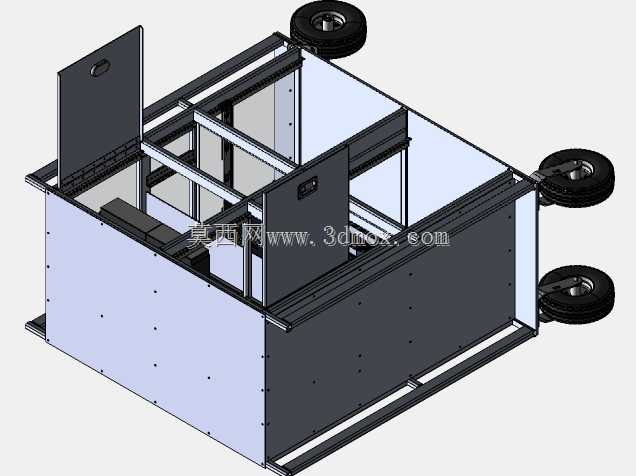

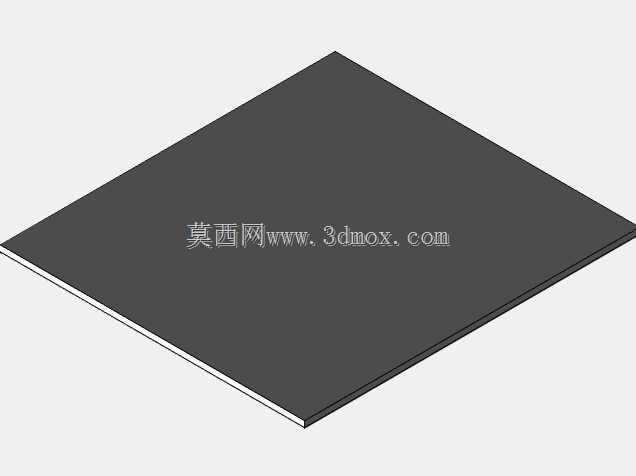

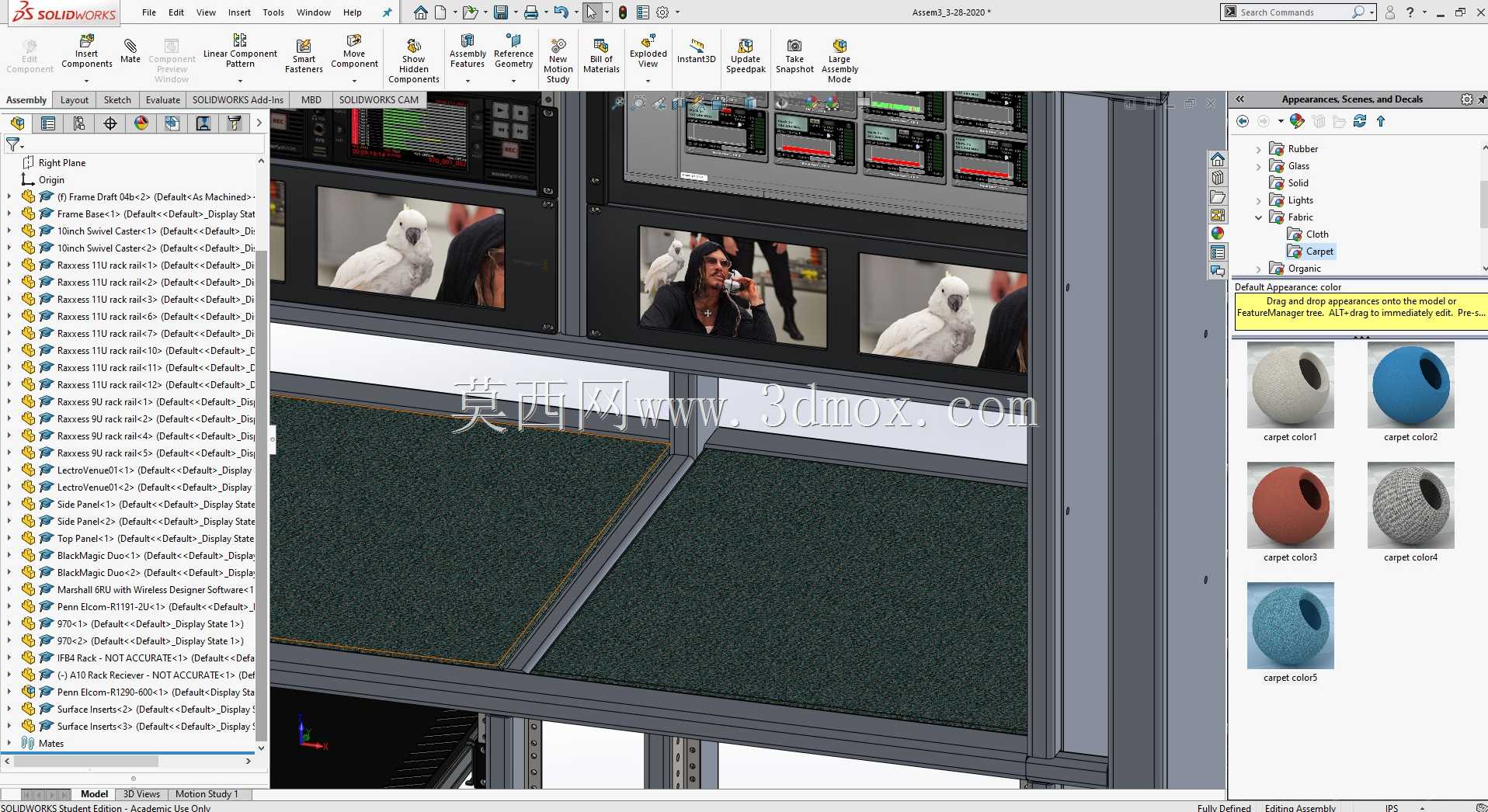

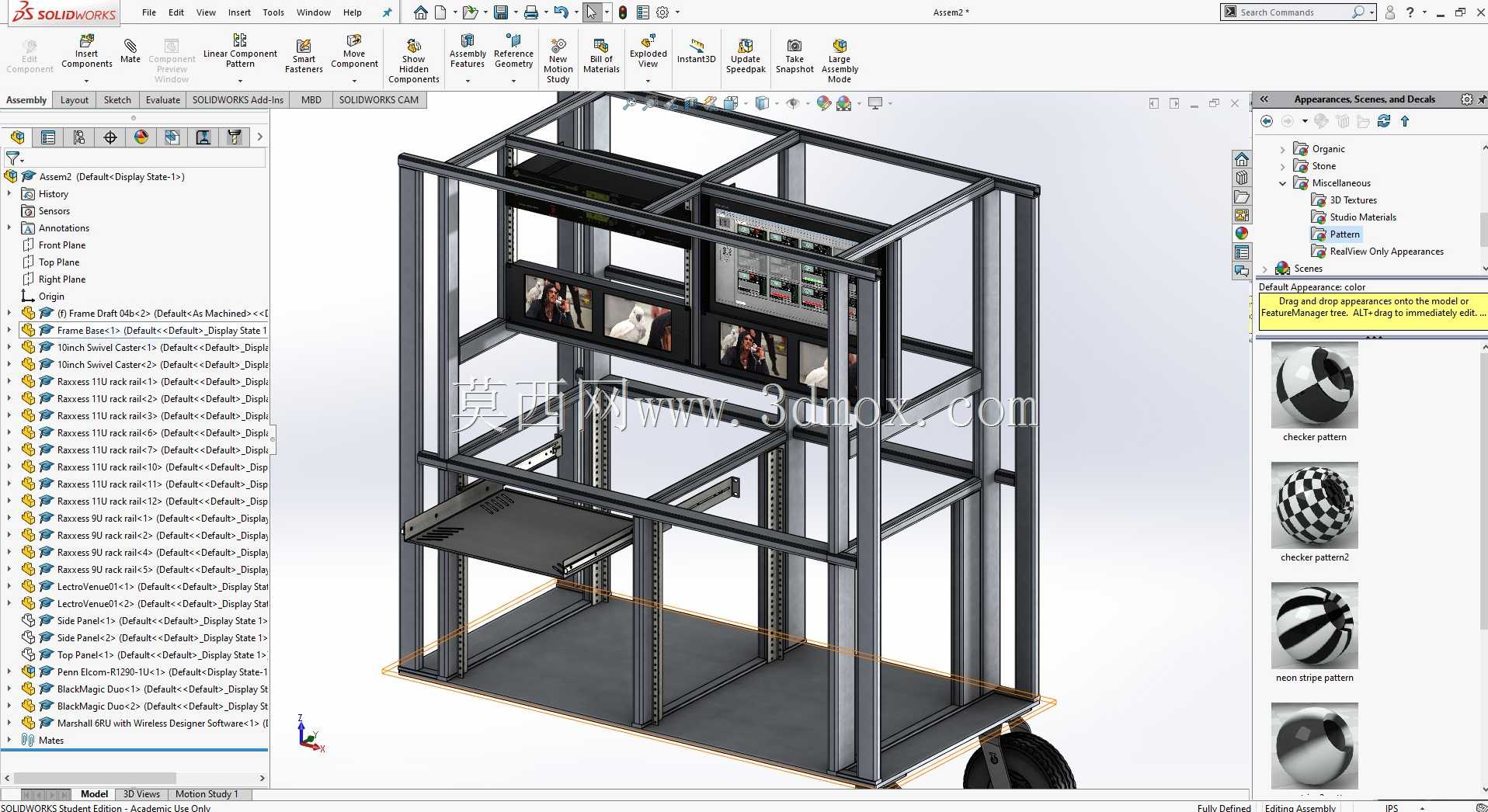

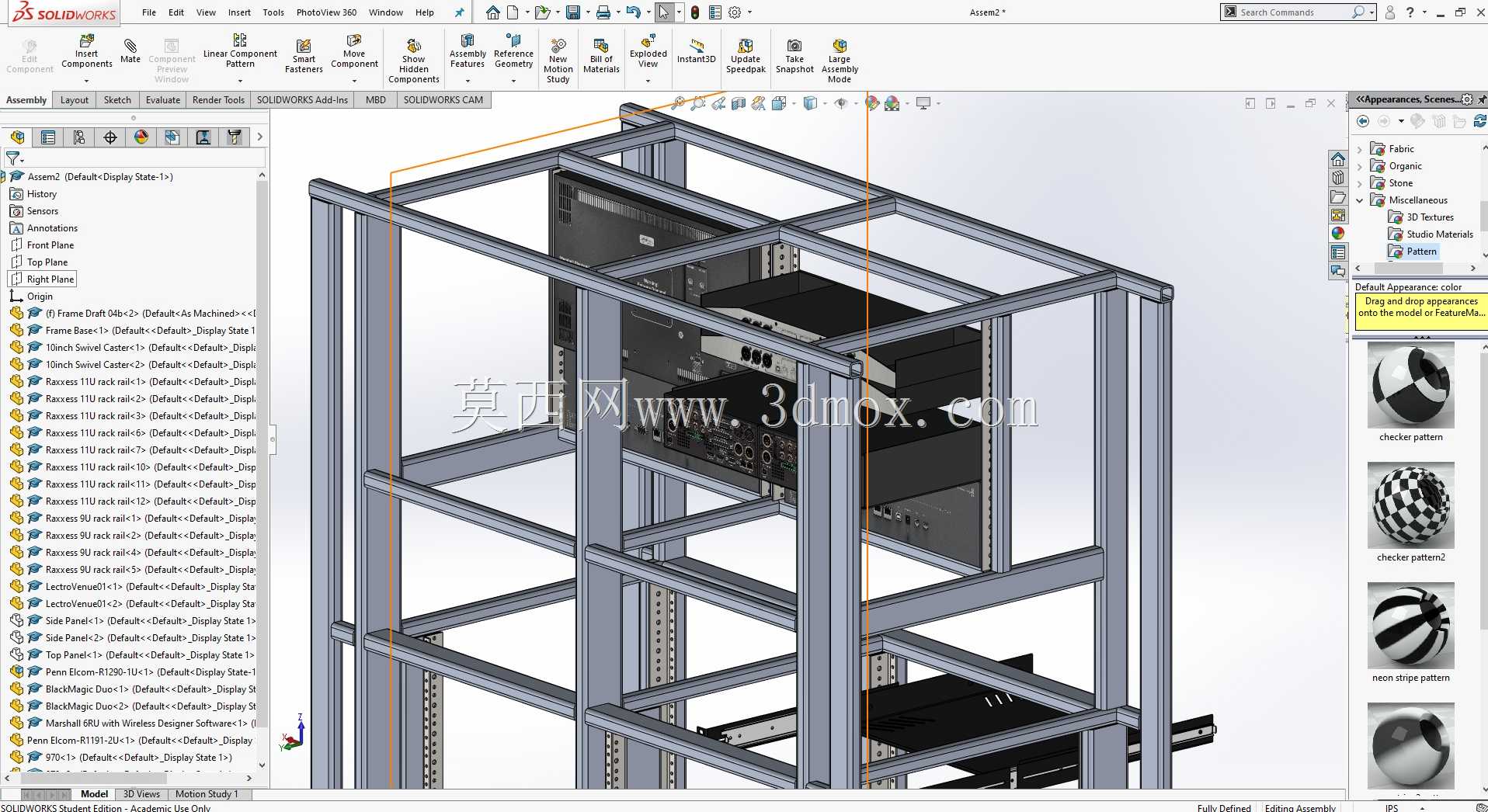

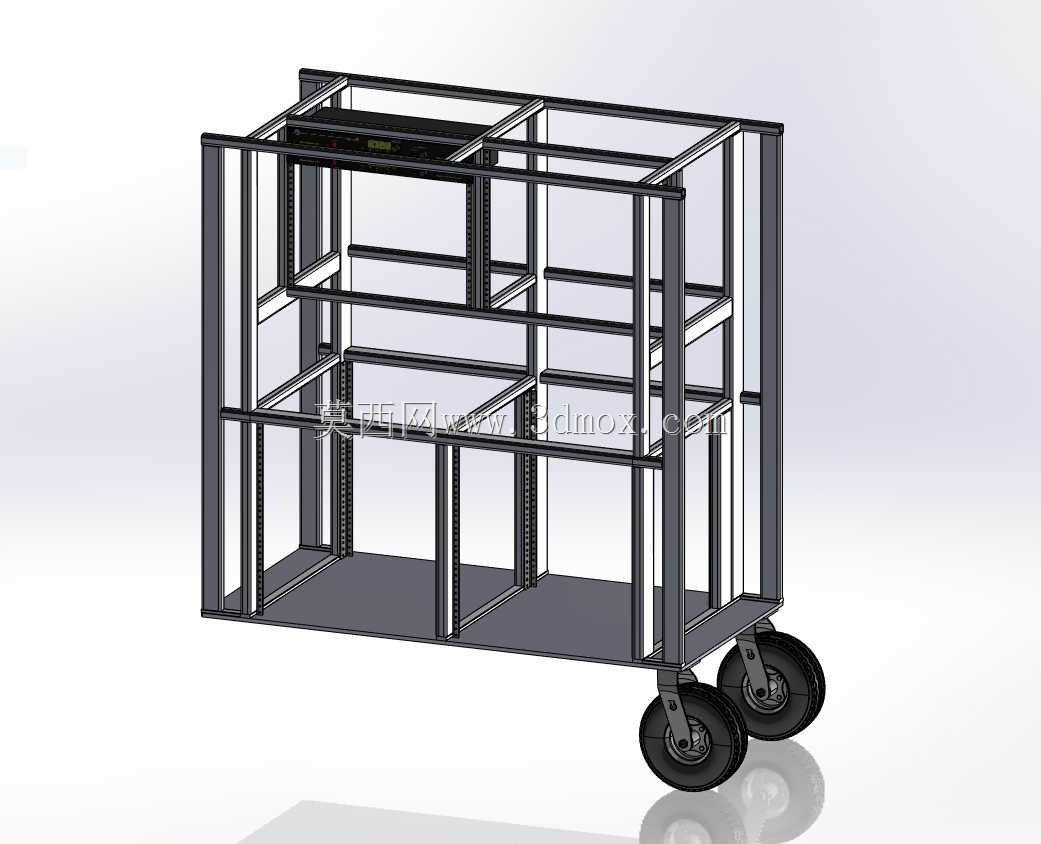

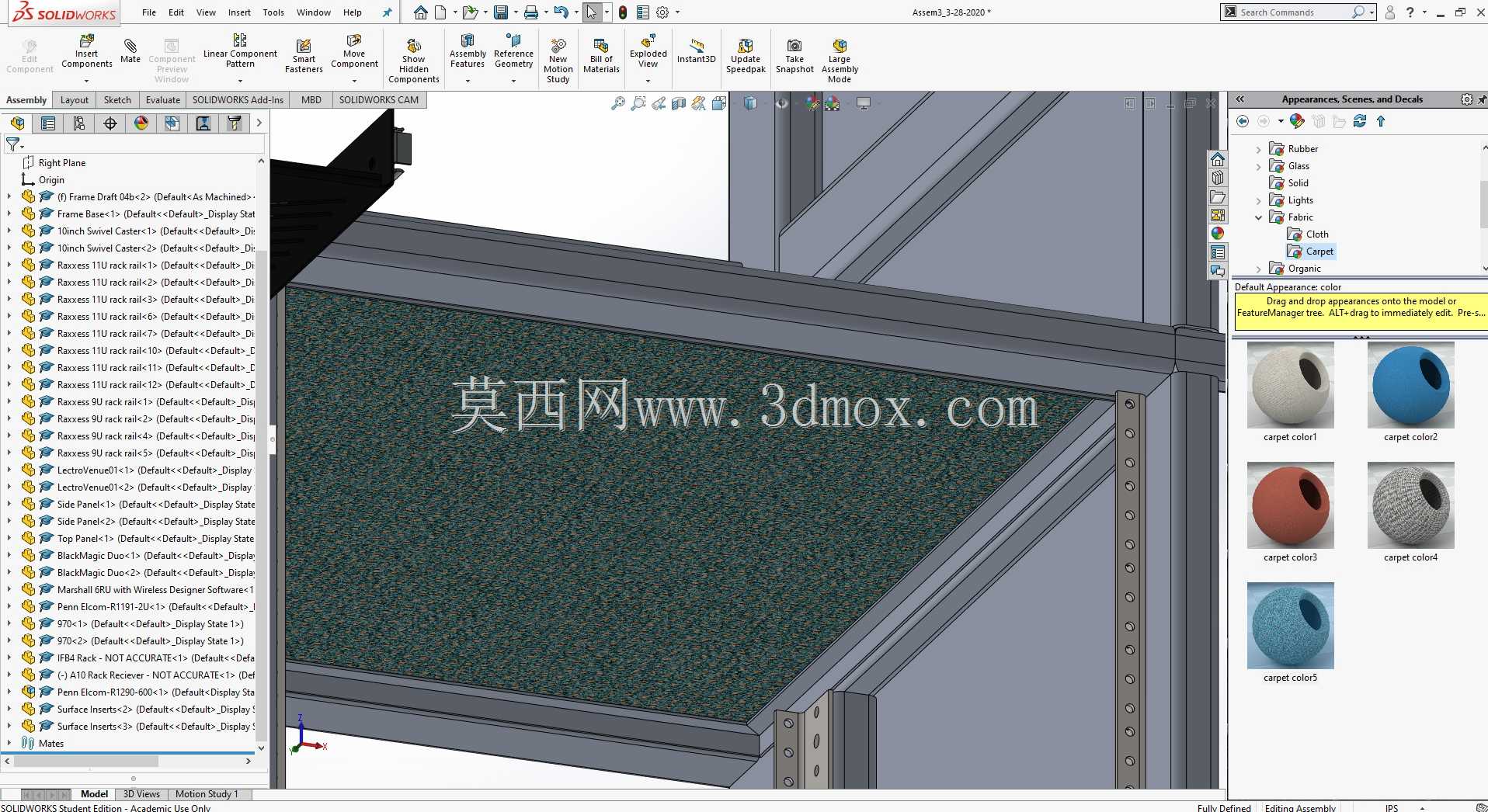

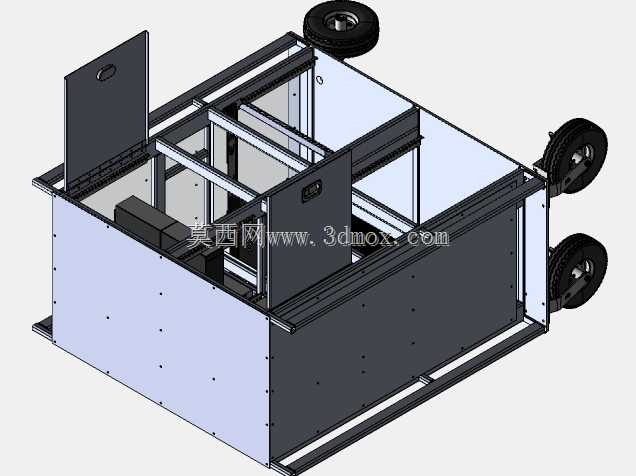

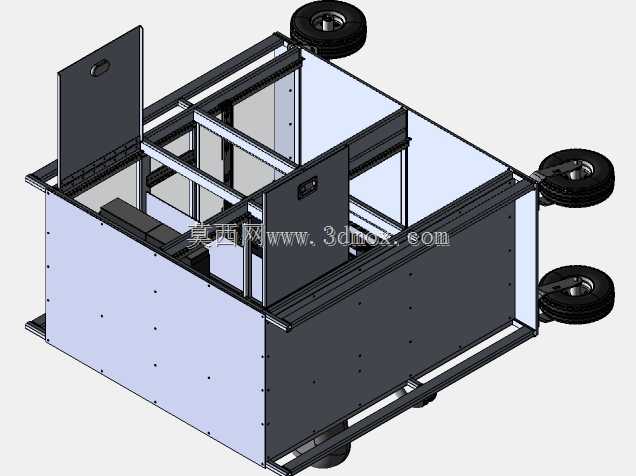

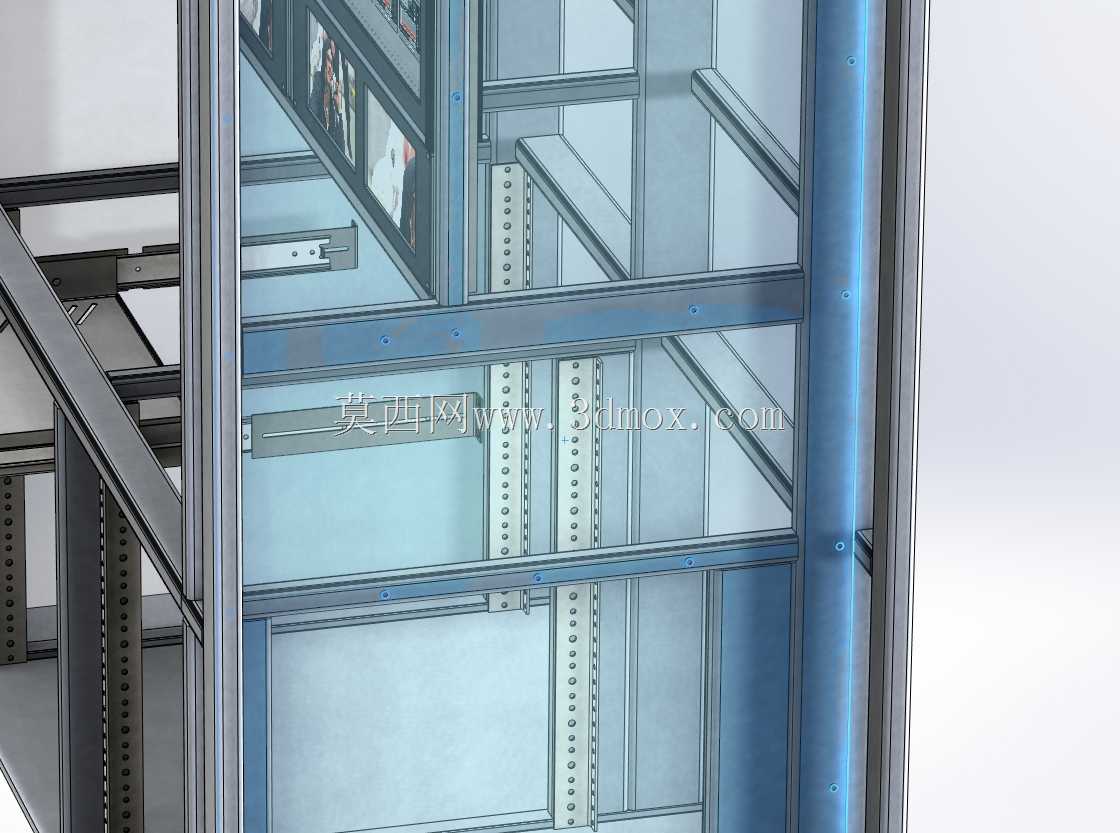

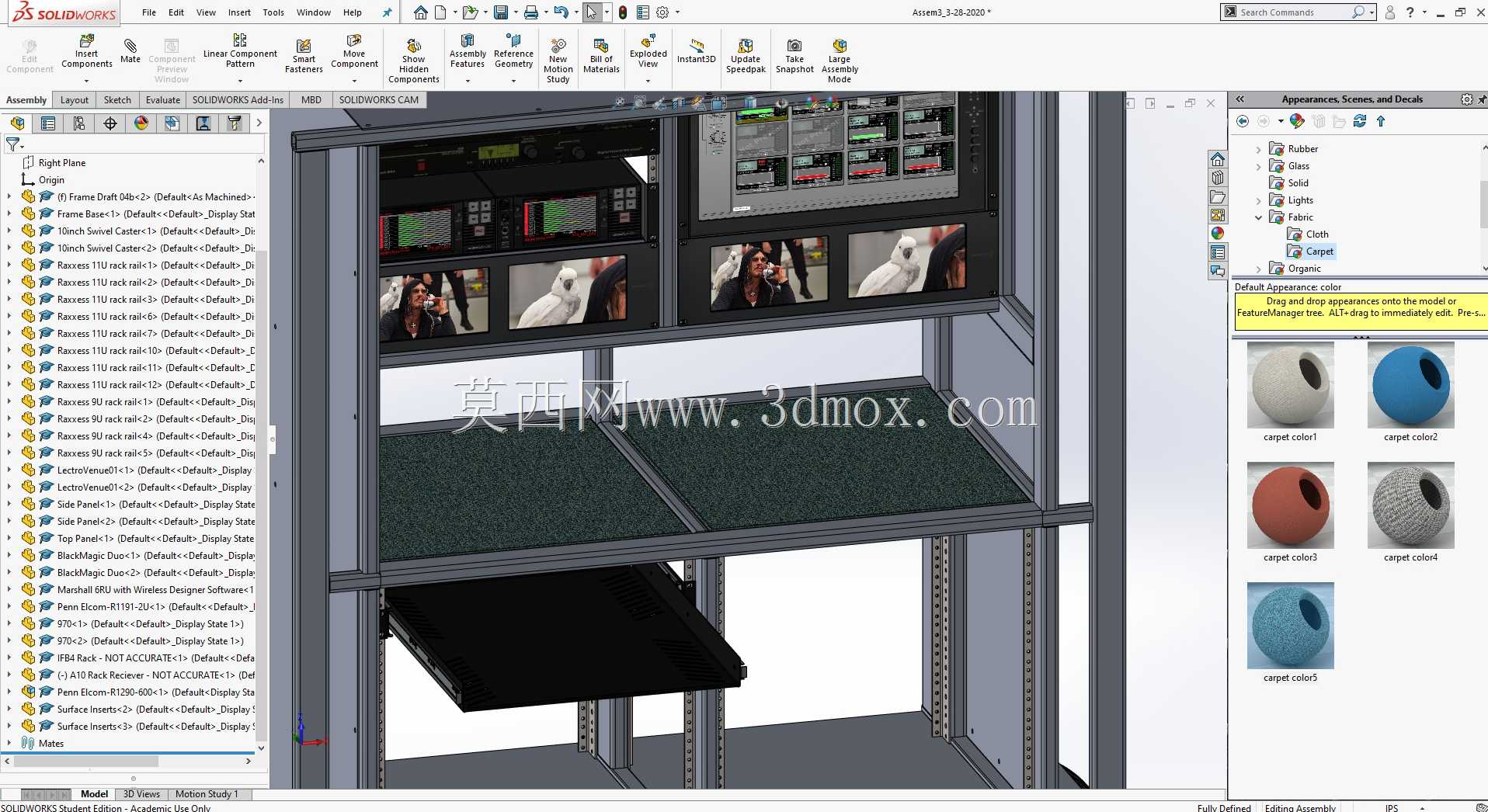

内部的层板支撑采用可调节式设计，支撑横梁可根据设备的实际深度调整前后位置，层板承重设计满足单块层板承载常规机架式服务器的重量要求，横梁与立柱的连接采用嵌入式螺母配合螺栓固定，无需在型材上额外加工大量安装孔，降低加工误差带来的装配难度。框架底部预留了脚轮与支撑脚的安装接口，既可以安装万向脚轮实现机柜的短距离移动转运，也可以安装固定支撑脚完成机柜的调平固定，适配不同现场的安装条件。

从结构细节来看，框架的所有型材拼接处均做了端面平齐处理，无突出的尖角与毛刺，避免装配与后期维护时划伤操作人员。框架的整体宽度严格遵循19英寸机柜的外部宽度规范，可与标准机房的冷热通道布局适配，不会出现机柜并排安装时的尺寸干涉问题。上部预留的顶部安装空间可固定机房走线架的连接构件，方便上部线路的引入引出，下部预留的底部过线孔可配合防静电地板下的布线完成线路接入。

该结构在设计时充分考虑了现场装配的便利性，所有连接构件均为标准件，无需定制特殊的连接配件，后期维护更换配件时可直接采购通用工业铝型材配件完成替换，降低全生命周期的维护成本。框架的镂空式设计在保证结构强度的同时，最大化提升了设备的通风散热效率，避免封闭结构导致的设备积热问题，适配无密闭防护需求的室内机房使用场景。
