推拉式便携USB存储设备外观结构设计

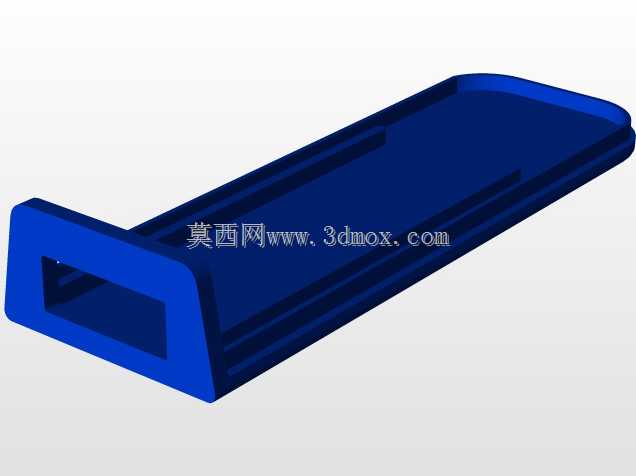

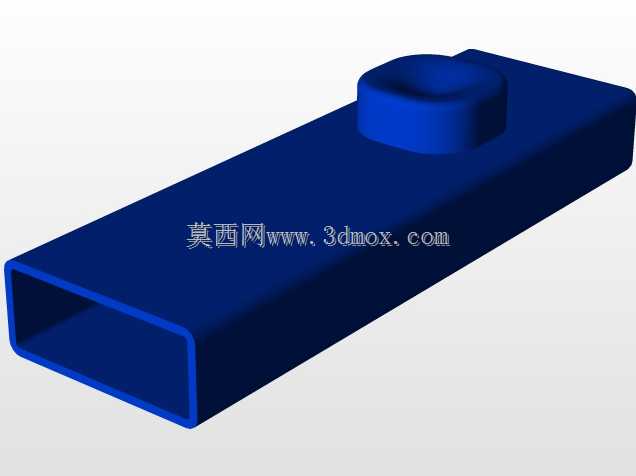

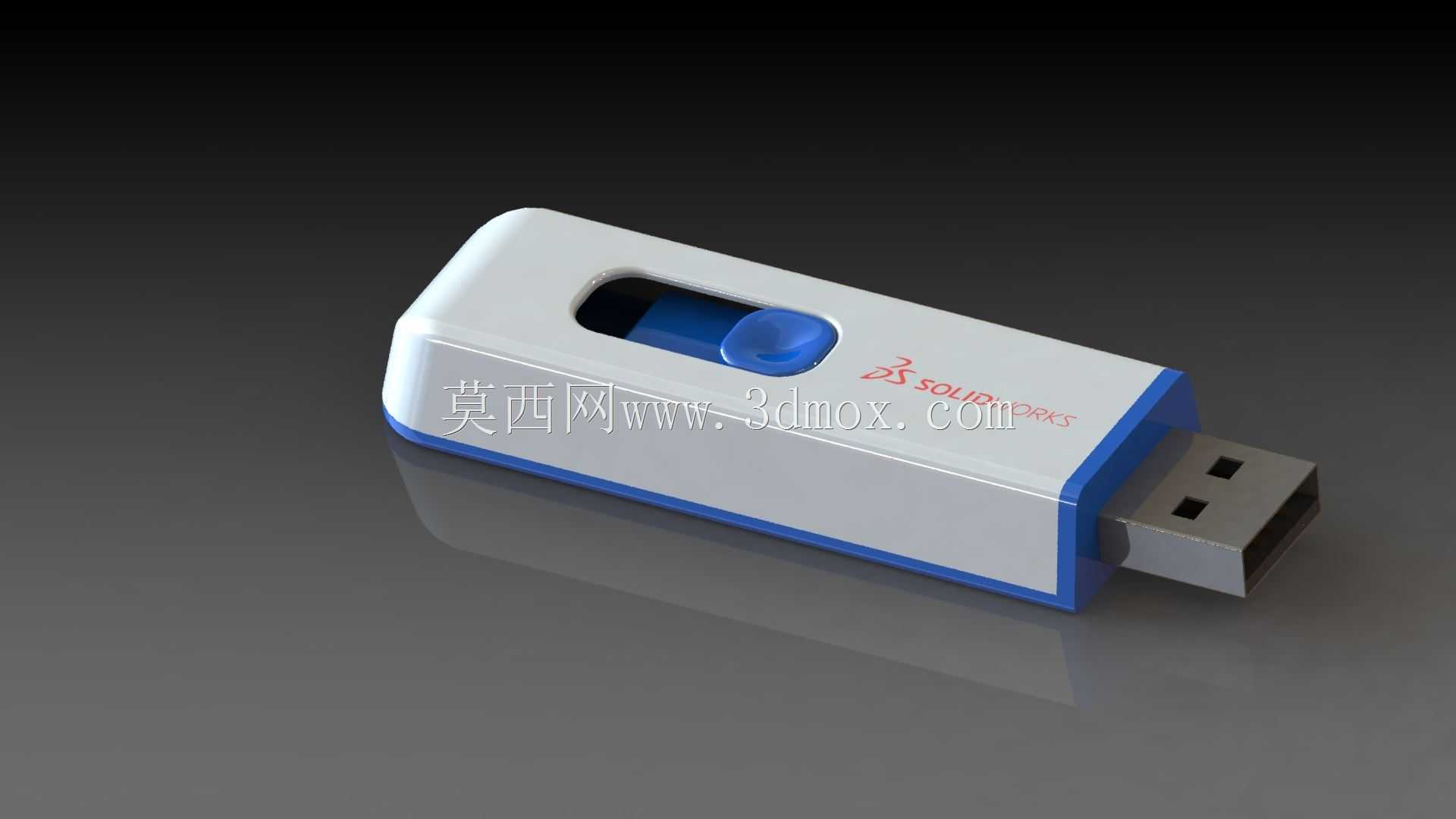

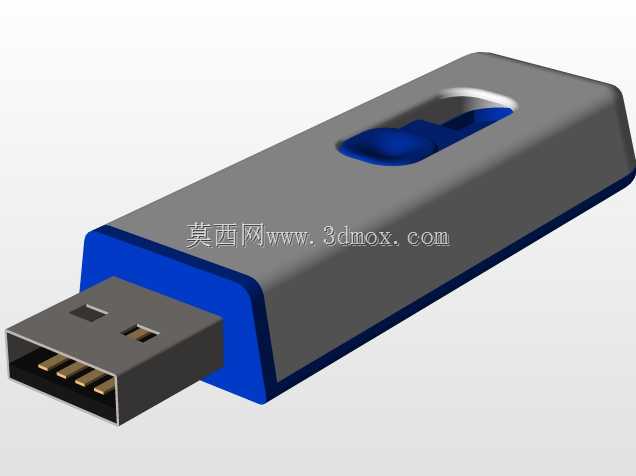

日常做工业现场调试、设备参数拷贝时，这类推拉式USB存储设备是随身工具包里的常备物件，不用额外带保护帽，也不用担心帽盖丢失后USB金手指被磕碰氧化，在车间多尘、频繁插拔的使用场景下，结构可靠性比普通盖帽式产品更适配现场需求。做这款产品的结构设计时，首先要平衡便携性与握持手感，整体壳体采用圆角长条形布局，边缘做R2.5的圆弧过渡，单手握持插拔时不会硌手，整体长度控制在65mm以内，宽度20mm，厚度8mm，刚好能放进工装裤的侧袋或者工牌挂绳的收纳位，不会因为尺寸过大挤占工具包空间。推拉结构的设计核心是内部的滑动轨道与卡位结构，滑动按键设置在壳体上表面的居中位置，按键凸起高度1.2mm，拇指推动时的行程控制在12mm，推到顶端时USB公头完全伸出，内部的弹性卡位会自动锁止，避免插接口时滑头回缩，推回底端时公头完全收纳进壳体内，同样有卡位固定，放在口袋里不会因为摩擦自行滑出刮伤其他物件。壳体采用上下扣合的装配方式，扣位均匀分布在壳体两侧长边，装配后接缝间隙控制在0.1mm以内，既保证外观的整体性，也能阻挡日常使用时的灰尘、飞溅的切削液渗入内部损坏存储芯片。USB公头的伸出长度严格遵循通用串行总线的物理接口规范，伸出后端面与壳体前端面的距离为14mm，能适配市面上绝大多数台式机前置接口、笔记本侧置接口、工业设备前置调试接口，不会因为壳体边缘干涉导致插不到位出现接触不良的问题。外壳配色采用白蓝撞色设计，上壳主体为浅灰白色，侧边装饰条与推拉按键为深蓝色，表面做细晒纹处理，手持插拔时不容易打滑，长期使用也不会留下明显的指纹划痕，上壳预留的丝印区域平整无凸起，可根据需求印制标识内容。内部腔体的尺寸预留充分，除了能容纳标准的USB存储PCBA板，还留有0.5mm的间隙做缓冲，日常轻微摔落时不会让电路板直接受冲击损坏元器件，整体结构没有多余的复杂零件，装配工序简单，量产时的组装效率高，也能降低后期的维护成本。在工业调试场景下，这类无帽推拉的结构设计，能让操作人员戴薄劳保手套时也能单手完成推出、插拔、收回的操作，不需要额外摘手套调整帽盖，适配现场快节奏的调试作业需求。
