旋转盖帽式金属U盘外观结构设计

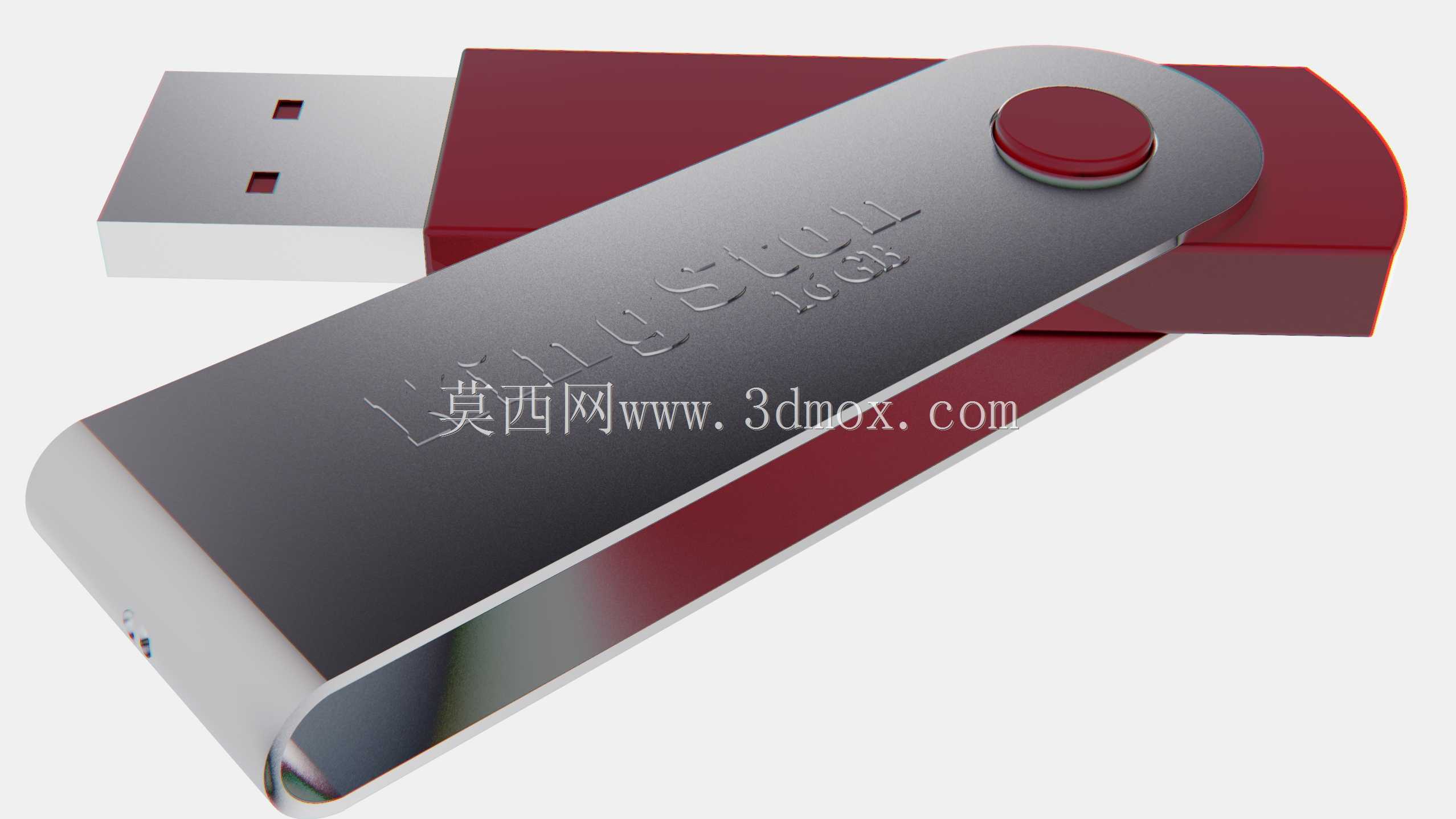

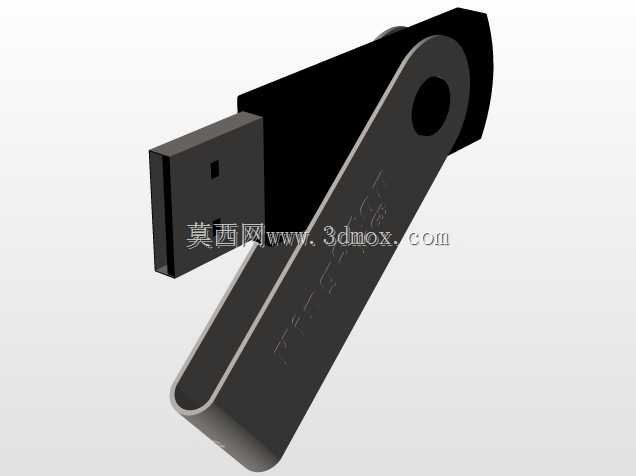

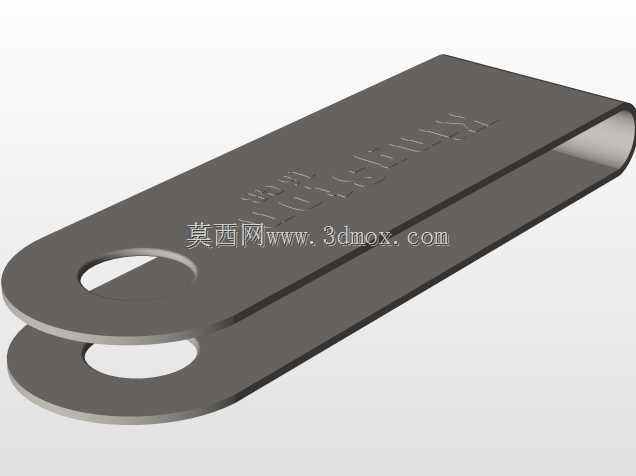

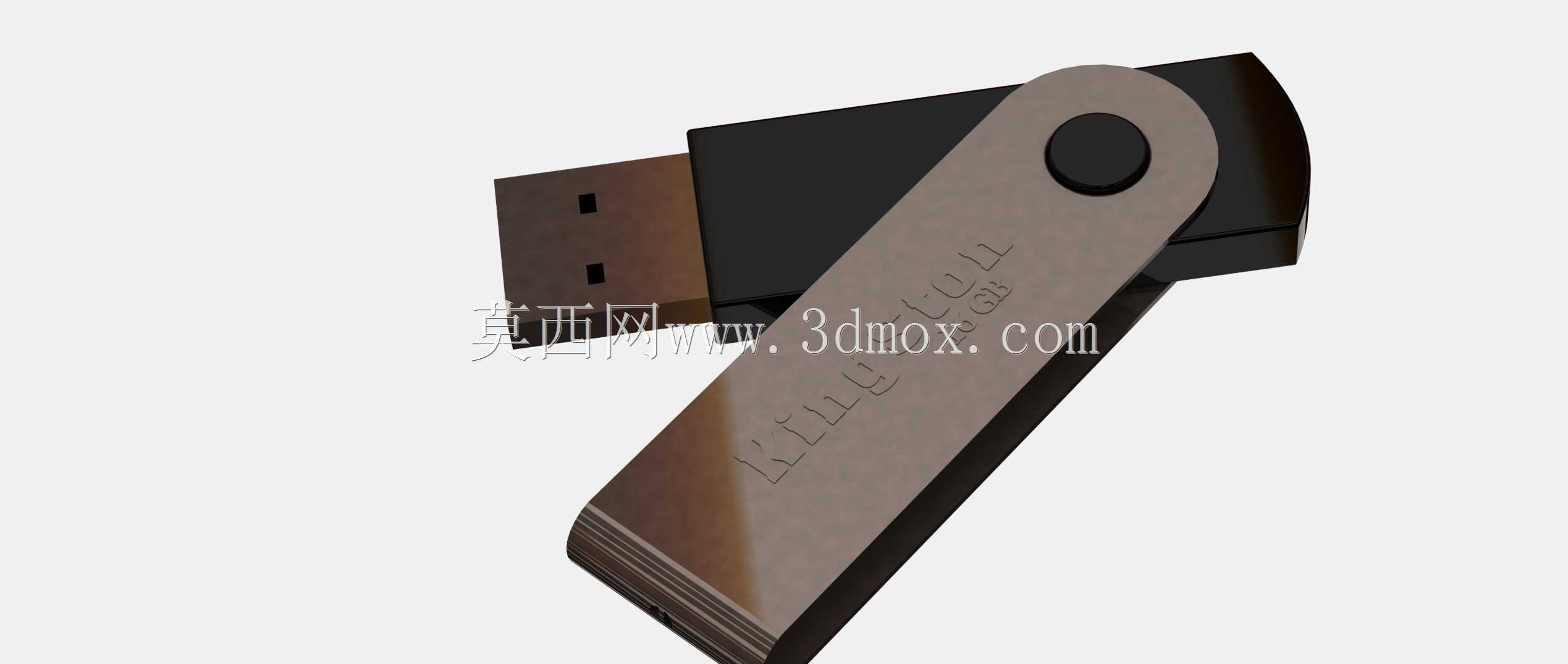

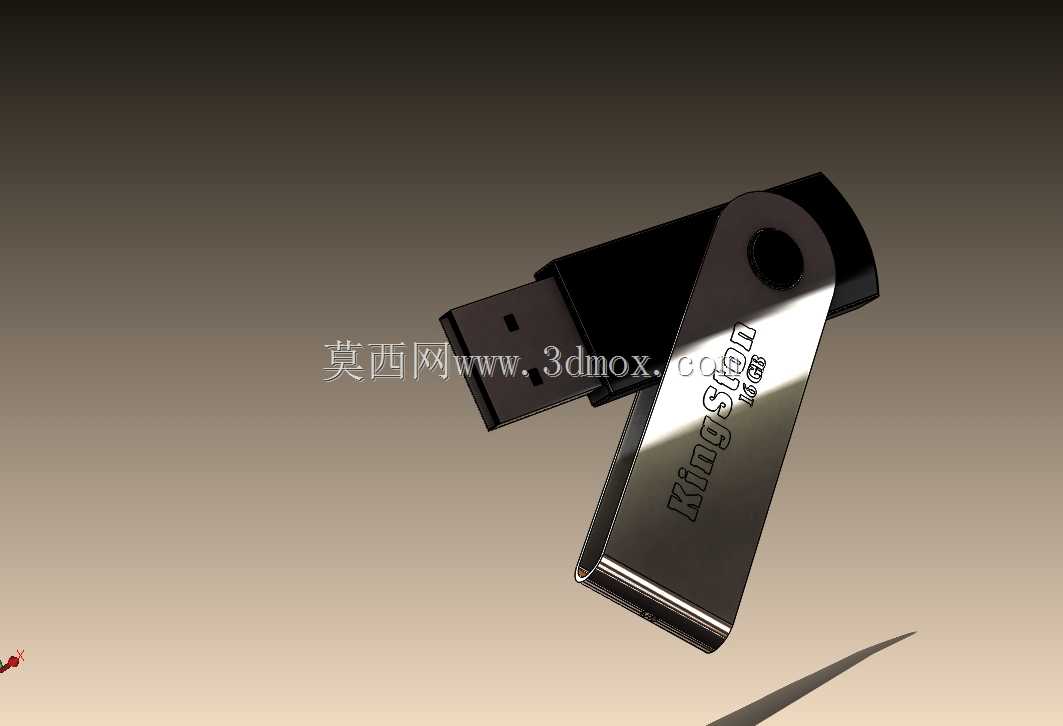

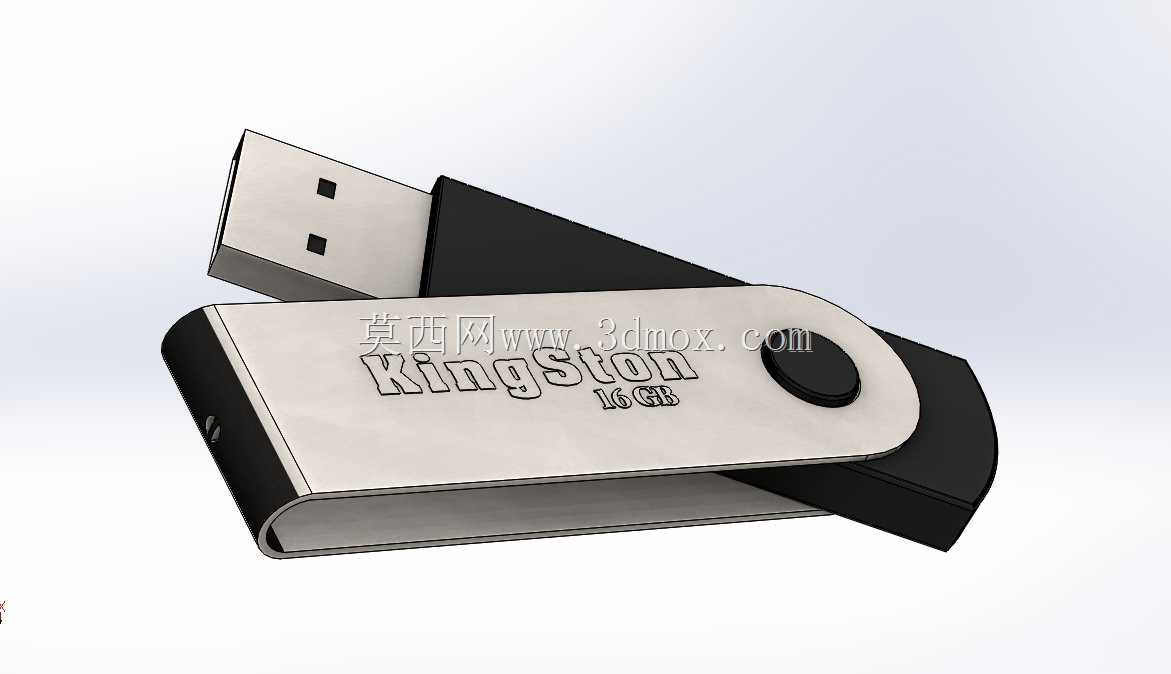

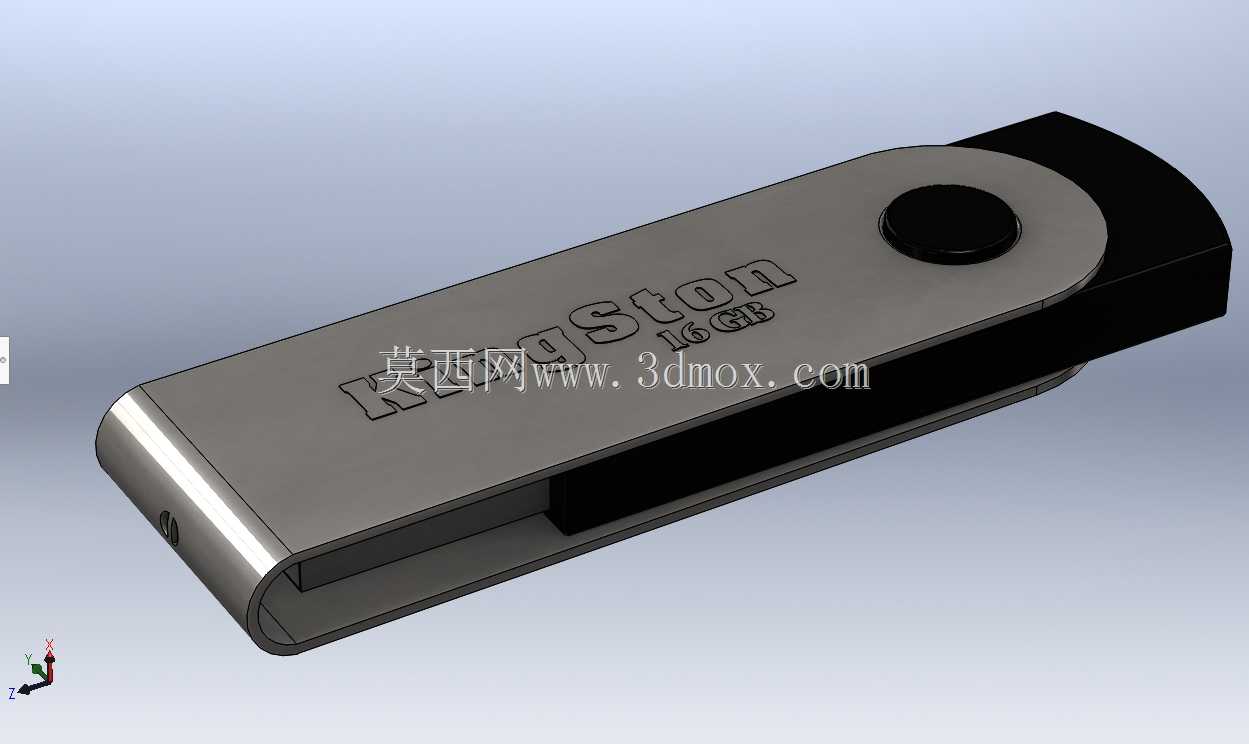

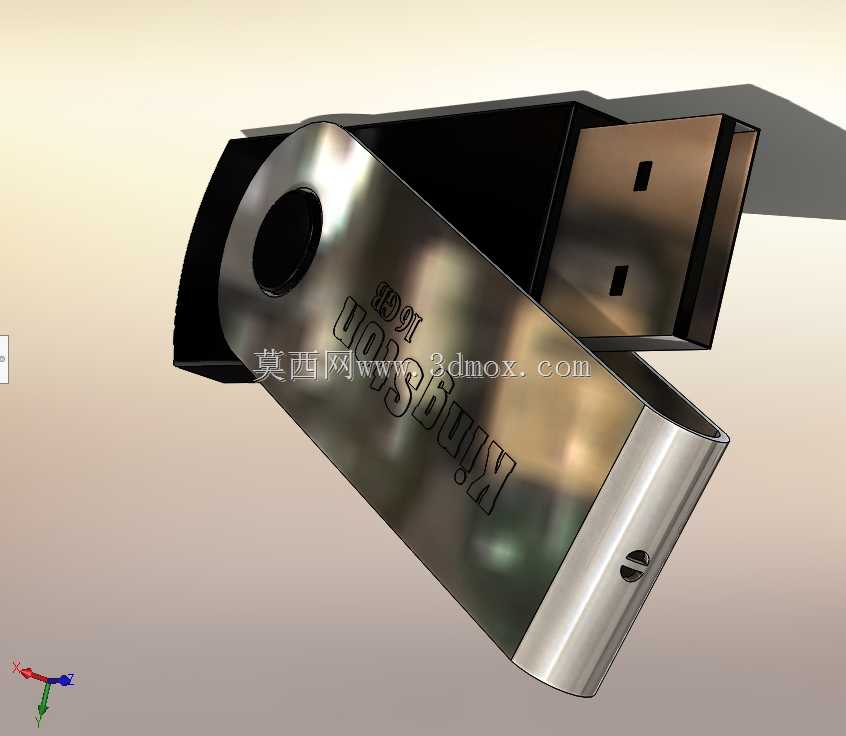

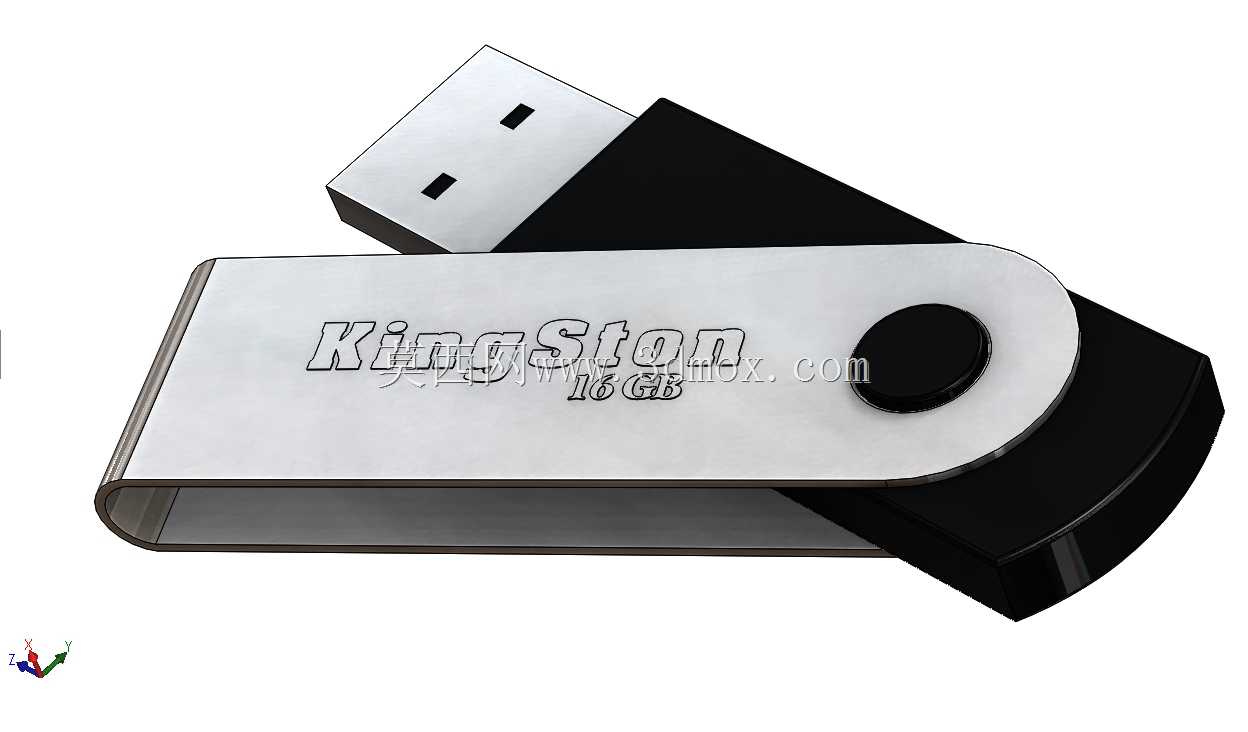

日常做工业现场调试、设备程序拷贝时，经常会用到这类便携存储介质，这款旋转结构的U盘在结构设计上充分考虑了工业场景的使用需求，没有采用容易丢失的分离式盖帽，而是通过尾部的旋转轴实现USB插头的收纳与伸出，使用时只需转动金属外壳部分就能露出插头，不用时转回即可将插头完全收纳在外壳与红色塑胶内衬之间，避免插头被磕碰变形、积灰氧化，很适合经常在车间、户外调试现场携带使用。从结构设计角度看，这款U盘的主体分为三个核心部分：银色金属中框、红色塑胶内衬、尾部旋转固定钮。金属中框采用锌合金压铸后抛光拉丝处理，表面做了细微的磨砂质感处理，既提升握持时的防滑性，也能减少日常使用中的划痕残留，中框边缘做了R0.8的圆角过渡，没有尖锐棱角，放在工装口袋里不会勾刮衣物。红色塑胶内衬采用ABS+PC混合材质，兼顾韧性与结构强度，内衬上预留了USB插头的固定卡槽，插头与内衬之间预留0.1mm的装配间隙，保证旋转过程中不会出现卡滞，同时内衬与金属中框之间通过卡扣结构预固定，装配时不需要额外打胶，后期拆解维修也更方便。尾部的圆形旋转钮是整个旋转结构的核心转轴，采用过盈配合压入金属中框的定位孔中，旋转钮与内衬之间预留0.05mm的转动间隙，转动阻尼控制在0.2N·m左右，既不会因为太松导致插头随意转动，也不会因为太紧导致单手操作困难。整体外形尺寸控制在长58mm、宽18mm、厚度8mm的范围内，属于常规便携U盘的尺寸范畴，不会占用过多空间，不管是插在设备面板的USB接口上，还是放在工具包、工牌挂绳上都很方便。在接口设计上，采用标准USB Type-A公头，符合通用串行总线的接口规范，插头部分的金属外壳厚度为0.3mm，引脚部分做了镀金处理，提升反复插拔后的耐磨性能与接触稳定性，能够适配工业电脑、PLC编程器、数控设备面板等绝大多数带标准USB接口的工业设备，满足程序拷贝、数据导出、固件升级等现场作业需求。做这类数码配件的三维建模时，需要重点关注旋转结构的配合间隙，不同材质的收缩率差异，以及外观面的拔模角度，金属中框的外观面拔模角度控制在1°以内，保证外观质感，内部装配结构的拔模角度可以适当放大到1.5°，方便模具脱模。同时要考虑实际使用中的跌落防护，金属中框在插头收纳状态下会超出插头端面1mm左右，即使从1.2米高度跌落至水泥地面，冲击力也会先被金属中框吸收，不会直接磕碰USB插头导致结构损坏。
