紧凑型双网口迷你智能路由器结构设计

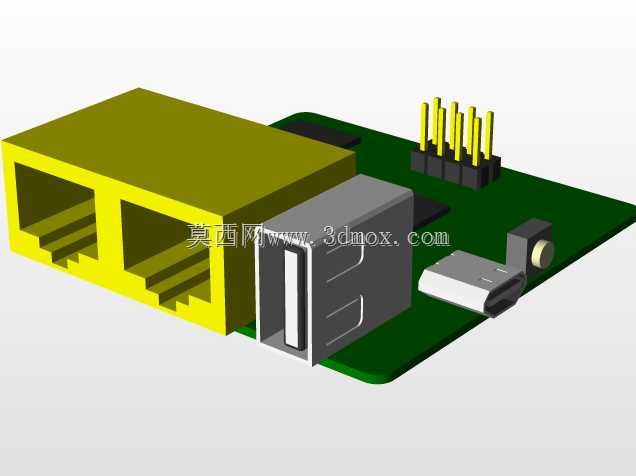

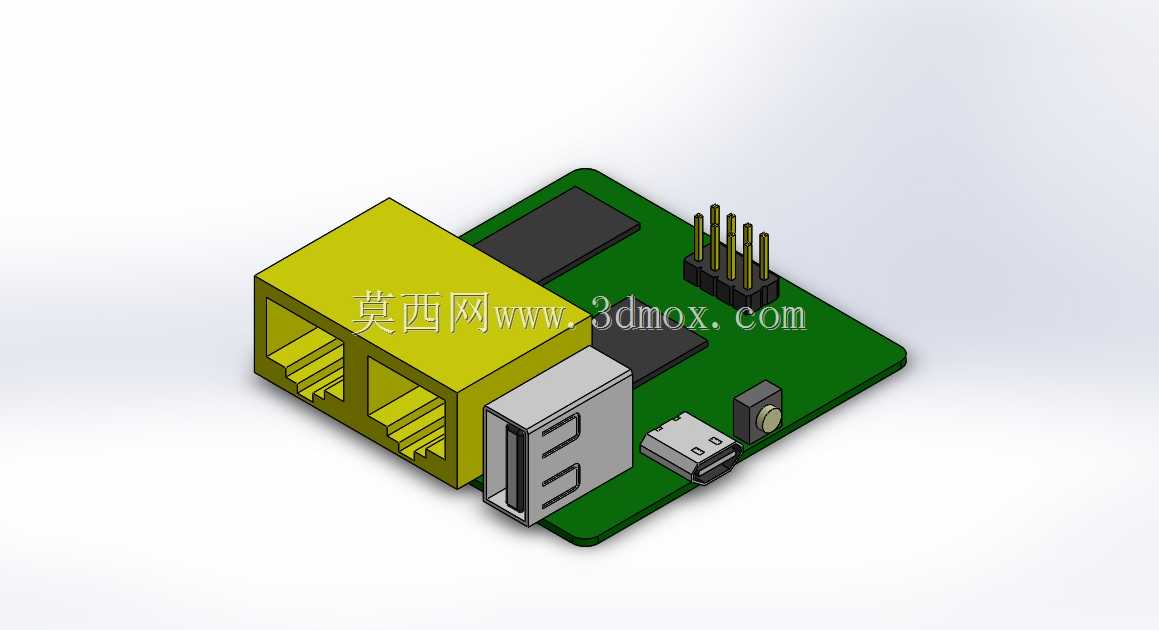

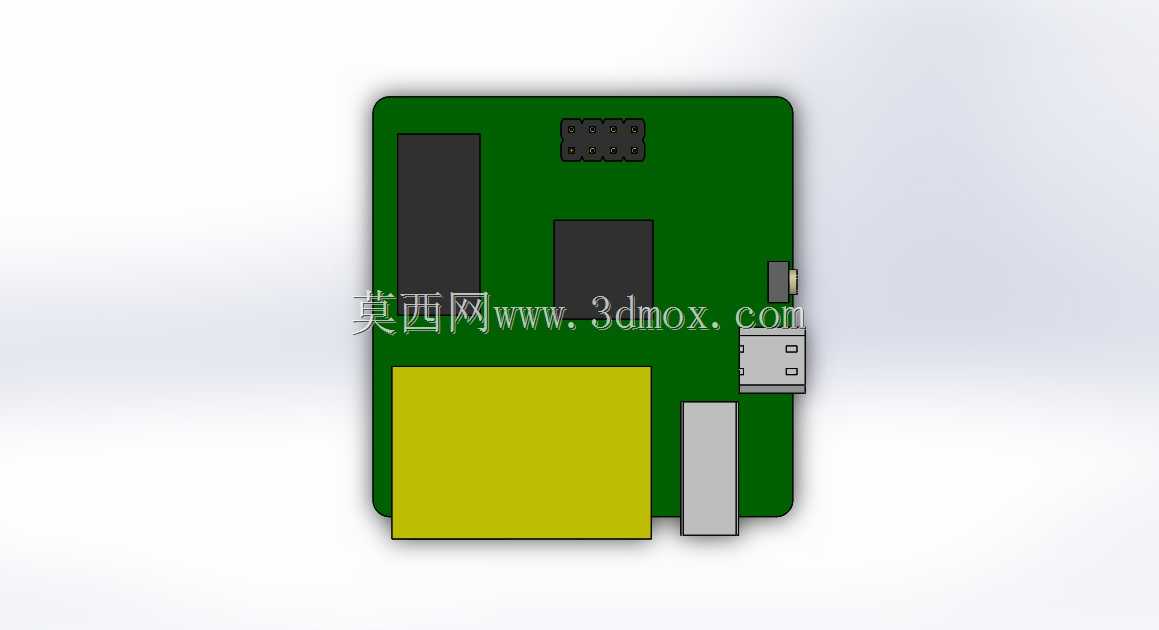

这款迷你智能路由器的结构设计，核心围绕狭小空间内的功能集成需求展开，适配便携组网、嵌入式设备配套、小型物联网节点部署等多类场景。从实际应用来看，这类设备常被用于临时办公组网、户外移动网络接入、工业现场小型设备联网、智能硬件二次开发配套等场景，对安装空间的限制远高于家用常规路由器。设计过程中首先要平衡PCB板上元件的布局干涉问题，双RJ45网口采用叠放排布的方式，在有限的板宽方向上压缩占用空间，网口模块做了局部加强的卡扣结构，避免网线插拔时的侧向力导致焊盘脱落，这是小型网络设备结构设计中很容易被忽略的失效点。板载的USB接口采用侧插卧式布局，接口端面与设备外壳边缘齐平，既保证外接设备的插拔空间，又不会额外增加设备整体厚度，接口周边预留了0.8mm的壳体壁厚余量，防止长期插拔导致壳体开裂。供电接口选用Micro USB规格，位置靠近PCB板边缘，与侧边的复位按键保持5mm以上的安全间距，避免插拔充电线时误触复位键。PCB板上的排针预留区域做了丝印标识，对应开发调试的引脚定义，排针高度控制在6mm以内，不会突出上盖的安装平面，上盖对应位置预留了可拆卸的挡片，用户需要调试时可以拆下挡片连接排线，不需要时挡片可以保持设备整体的封闭性，兼顾开发扩展性和日常使用的防尘需求。设备整体外形采用方正的切角设计，四个边角做R2的圆角处理，既避免锐边划伤，也能在嵌入式安装时适配更多安装槽的公差。安装边界方面，设备底部预留了两个M2的螺丝孔位，孔位间距为32mm，可以直接固定在标准的小型设备安装支架上，也可以配合背胶进行壁挂或粘贴安装，底部距离PCB板元件的最小间隙为1.2mm，避免底部固定时挤压板上的贴片元件。板载的存储芯片和主控芯片都布置在PCB板的内侧区域，远离接口位置，减少外部插拔动作带来的应力传导影响，天线匹配电路区域做了净空处理，对应的壳体位置不做金属镀层，避免屏蔽无线信号。整个结构设计没有多余的装饰性结构，所有的壳体筋位都同时兼顾定位、加强、支撑的作用，比如网口位置的内部筋位刚好卡在网口模块的定位槽内，既可以固定网口模块的位置，也能增强壳体该区域的结构强度，减少插拔时的形变量。
