户外水平轴风力发电风机三维设计作品

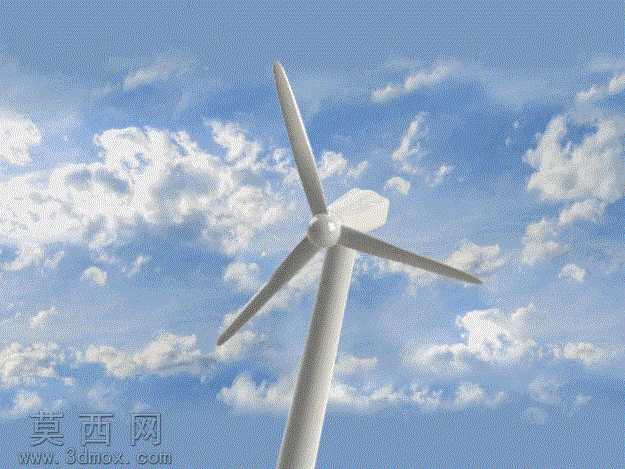

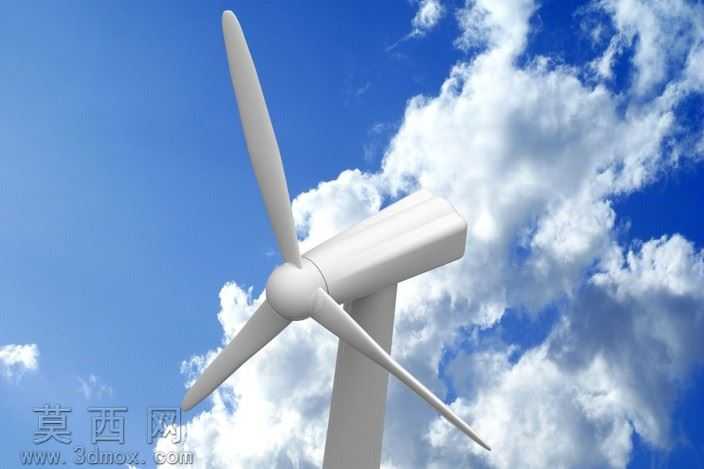

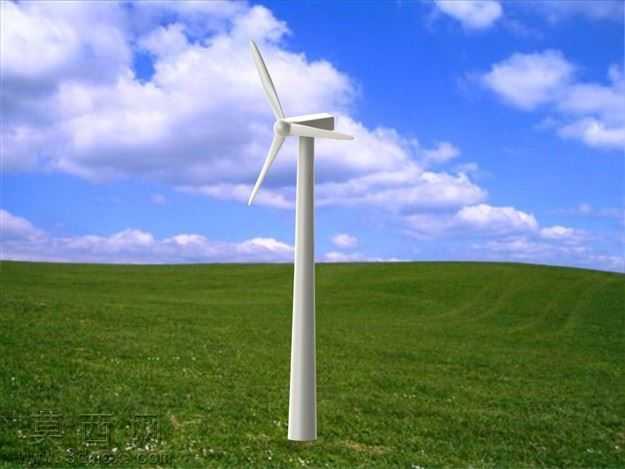

本作品为户外水平轴风力发电机组的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化构建，整体还原了商用风力发电机组的核心外观与结构特征。模型主体分为风轮总成、机舱总成、塔筒总成三个核心模块，风轮部分采用三叶片对称布局设计，建模时严格遵循翼型气动曲面的曲率连续性要求，通过曲面放样、边界混合等命令完成叶片的流线型曲面构建，叶片根部与轮毂的连接部位做了过渡圆角优化，既还原了真实风机的结构衔接逻辑，也避免了建模过程中出现的曲面破面、锐边等问题。轮毂部分采用椭球型流线壳体设计，与叶片根部的安装接口做了精准的对位匹配，还原了变桨机构的外部安装位特征。机舱部分建模时还原了上部导流罩、后部散热结构的外观特征，整体壳体采用薄壁抽壳命令完成，兼顾了外观还原度与模型轻量化需求。塔筒部分采用分段式锥度圆柱设计，从底部到顶部直径逐步收窄，建模时通过螺旋扫描特征还原了塔筒表面的爬梯、检修平台等附属结构细节，底部与基础连接的法兰盘结构也做了等比例还原。渲染阶段采用户外晴空环境作为场景背景，材质设置上，叶片与机舱外壳采用哑光白色玻璃钢材质，调整了材质的粗糙度与反射率参数，还原复合材料的哑光质感；塔筒采用浅灰色金属防腐涂层材质，添加了细微的颗粒质感模拟真实漆面效果；背景天空采用高动态范围环境贴图，搭配柔和的自然光照明，调整阴影参数让模型在场景中呈现自然的投影效果，整体渲染图还原了风机在户外风场运行的真实视觉效果。设计思路上，本模型以通用商用水平轴风机为原型，在保证外观结构还原度的前提下对内部复杂非外观结构做了合理简化，既可以用于风电科普展示场景，也可作为相关课程的教学演示模型，帮助学习者快速理解风力发电机组的整体结构组成与各部件的布局逻辑，建模过程中所有特征均保留了参数化编辑能力，可根据需求调整叶片长度、塔筒高度、整机功率对应的尺寸参数，适配不同的使用场景需求。
