管钳铰接连接构件三维结构设计

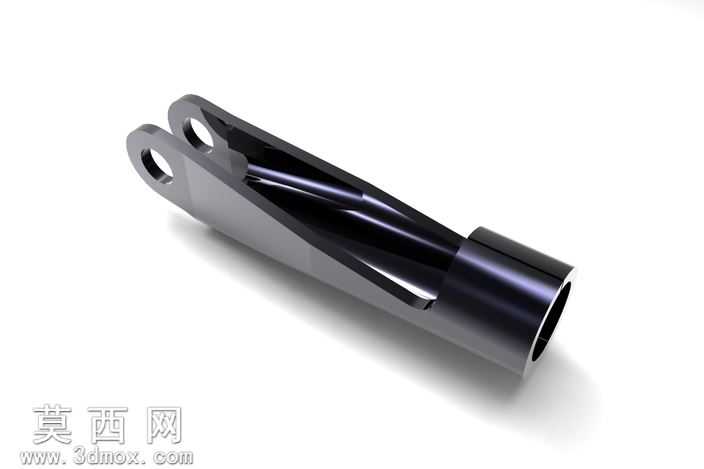

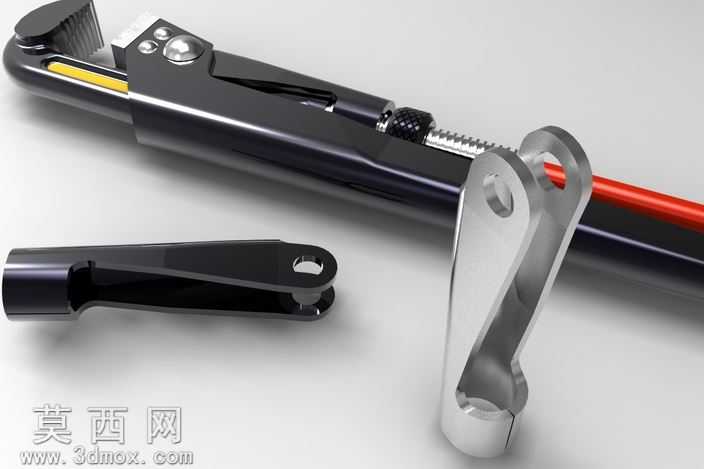

本作品为管子钳铰接连接构件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据管钳的实际开合传动逻辑，绘制铰接件的二维轮廓草图，对铰接孔位、钳身连接卡槽、受力过渡曲面进行精准尺寸约束，确保各部分尺寸匹配通用管钳的装配公差要求。建模过程中针对铰接部位的圆角过渡、受力面的加厚结构进行单独特征处理，避免后续仿真或加工时出现应力集中问题，同时对构件与钳柄、调节螺杆的配合位做了间隙预留设计，保证装配后铰接转动顺滑无卡滞。渲染阶段采用Keyshot完成材质与场景搭建，金属铰接件采用抛光不锈钢材质，调整金属粗糙度、反射率参数还原真实金属的冷冽质感，管钳主体手柄部分做哑光发黑金属材质搭配局部防滑纹理，调节螺杆做镀锌亮面金属质感区分，场景采用柔和的影棚布光，通过主光、补光、轮廓光的多层打光，清晰展现构件的曲面转折、孔位结构与装配关系，同时搭配局部特写视角突出铰接件的细节结构。材质设置上针对不同功能部件做区分，受力铰接部位的金属材质提高硬度质感表现，手柄握持部位添加细微的颗粒纹理模拟防滑橡胶或发黑氧化层的触感，调节部位的滚花螺母做精细的纹理建模还原真实操作的防滑结构。设计思路围绕管钳的实际使用场景展开，铰接件作为管钳实现开合夹持的核心传动部件，重点优化了铰接孔的壁厚设计与受力臂的结构弧度，在保证整体结构强度的前提下尽可能减少冗余材料，兼顾构件的耐用性与轻量化，同时整体装配结构完全还原实物的传动逻辑，转动铰接件时可实现管钳钳口的开合调节，匹配调节螺杆可实现不同管径工件的夹持作业，整体模型结构完整，细节还原度高，可用于五金工具的结构演示、加工参考以及相关产品的二次优化设计。
