立式锥形多功能厨房擦丝刨具设计

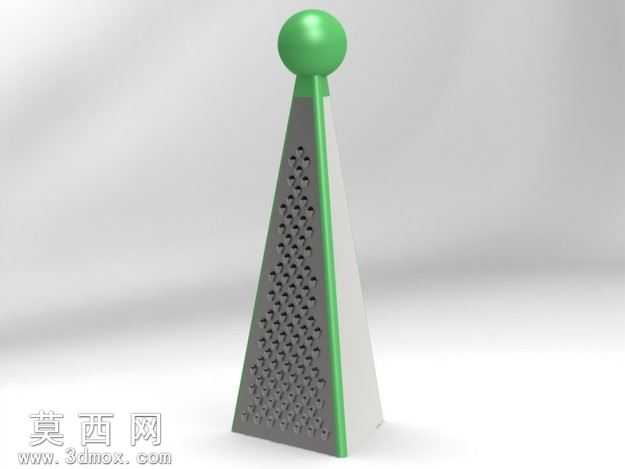

本作品为立式锥形多功能厨房擦丝刨具的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以正三棱锥为主体基础轮廓，通过基准面定位确定顶部球形握柄的安装同轴度，保证握持施力时的受力平衡。主体结构分为三个功能面，其中一个面为密集排布的锥形擦丝齿阵列，建模时通过线性阵列结合随形变化特征，精准还原每一个擦丝齿的倾斜角度与凸起高度，确保食材接触时的切削角度符合人体工学使用习惯，另外两个面为光滑支撑面，保证放置时的稳定性。顶部球形握柄采用圆角过渡与锥顶衔接，避免尖锐棱角带来的使用安全隐患，握柄与主体衔接处设置一圈绿色装饰封边，通过分割线特征划分不同材质区域。材质渲染阶段，主体金属擦丝面采用磨砂不锈钢材质，调整反射粗糙度参数还原金属哑光质感，封边与握柄采用食品级哑光硅胶材质，设置合适的漫反射与低反光参数，还原硅胶温润的触感视觉效果，光滑支撑面采用食品级PP塑料材质，呈现浅灰白色哑光质感。设计思路上摒弃传统平板擦丝器需要手扶容器、施力不稳的痛点，采用立式三棱锥结构可直接放置在台面或容器上方，顶部球形握柄方便使用者垂直施力，擦制的食材可直接顺着锥面滑落至下方容器，减少食材洒落浪费。结构设计上充分考虑清洁便利性，所有棱边均做R2以上圆角处理，无卫生死角，擦丝齿的阵列间距经过反复调整，既保证擦丝效率，又避免食材卡入齿缝难以清理。整体模型的装配关系完全还原实物的组装逻辑，握柄与主体采用过盈配合结构，无需额外紧固件即可实现稳固连接，渲染阶段采用工作室柔光环境，通过三点布光突出金属擦丝面的齿状结构细节，以及不同材质的质感区分，最终呈现的效果贴近真实量产产品的视觉表现，可直接用于产品外观展示、结构验证以及3D打印手板制作的数据源。
