M20规格钢软管紧固卡箍三维设计

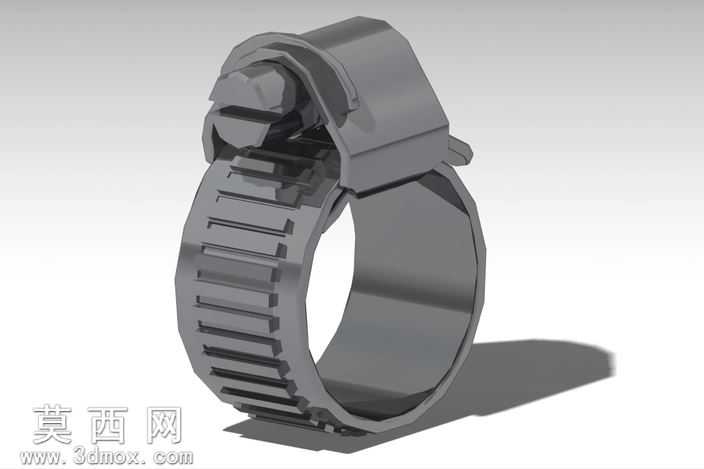

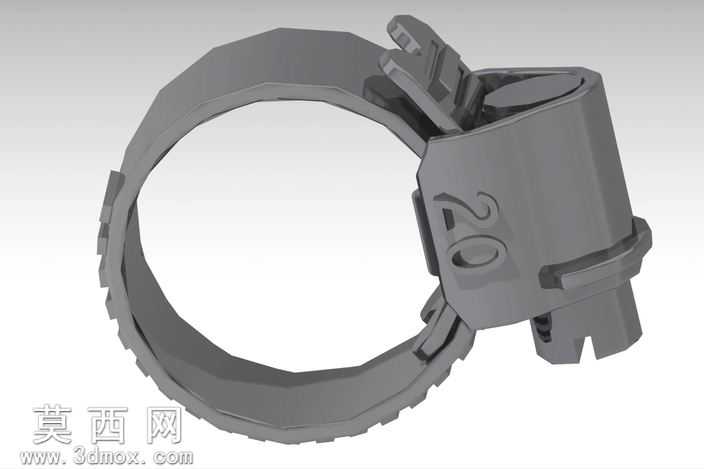

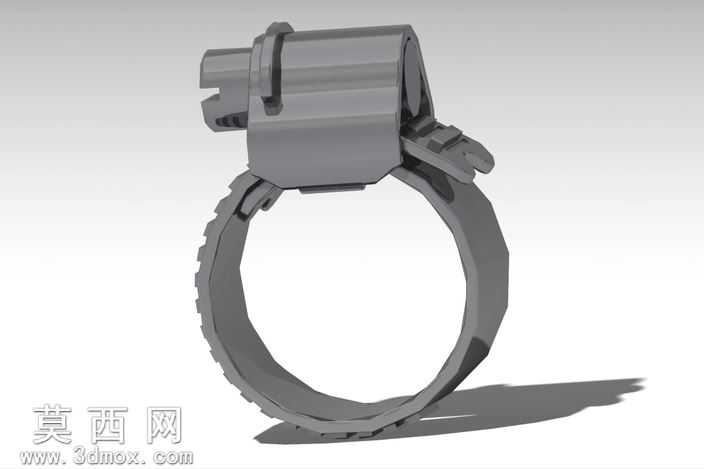

本模型为M20规格钢软管卡箍，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循实际五金件的生产尺寸规范，对卡箍的钢带本体、锁紧机构、防滑齿结构、卡扣限位结构逐一进行特征建模。首先通过草图绘制钢带的展开轮廓，标注钢带厚度、宽度、齿距等核心尺寸，通过折弯特征生成环形的卡箍主体，钢带内侧的防滑齿采用阵列特征完成，保证每一处齿形的角度、凸起高度一致，确保实际使用时咬合软管外壁不打滑。锁紧机构部分单独建模，还原了快拆式卡扣的铰接结构、锁止凸台的配合间隙，对铰接轴的装配位置做了同轴度约束，模拟实际装配时的转动自由度，卡扣的锁止面做了微小的倒角处理，既符合实际冲压件的工艺特征，也避免模型渲染时出现锐利边的失真效果。材质设置上，整体赋予镀锌钢材材质，调整金属材质的粗糙度、反射率参数，模拟五金冲压件表面的亚光金属质感，锁紧机构的铰接缝隙处做了细微的阴影处理，提升模型的真实感。渲染阶段采用三点布光，主光源从侧上方投射，打出卡箍环形结构的轮廓阴影，辅光源补亮暗部细节，顶光勾勒钢带边缘的金属高光，背景采用浅灰色纯色背景，突出卡箍本身的结构特征。设计思路上，该卡箍针对公称直径20mm的钢软管紧固场景设计，快拆式结构无需额外工具即可完成锁紧与拆卸，钢带的环形弧度做了适配性优化，保证锁紧时整圈受力均匀，不会出现局部压损软管的情况，内侧防滑齿的角度设计为向内倾斜，锁紧后可有效防止软管受内压冲击时出现滑脱，卡扣的锁止行程经过参数化校核，保证扣合后有足够的锁紧余量，适配不同壁厚的软管外层。模型整体完成了全结构的干涉检查，确保各活动部件在开合过程中无结构冲突，还原了实物的装配关系与功能特性。
