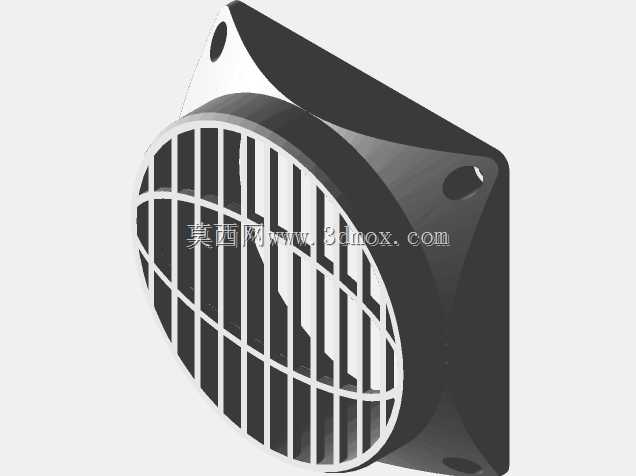

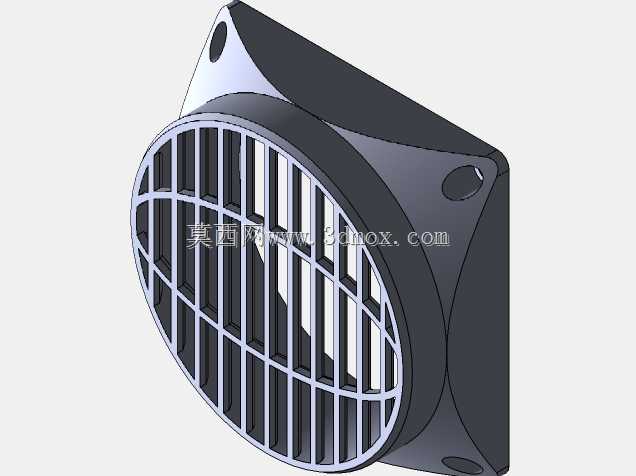

适配Snapmaker激光模块的120mm风扇滤清外壳

这款滤清外壳主要适配Snapmaker原装激光切割模块使用，安装在设备原有外壳上，核心作用是为激光切割作业过程提供定制化的过滤介质承载空间，避免切割产生的碎屑、烟尘直接随散热气流进入风扇内部，同时保障散热风道的通畅性。从安装边界来看，该外壳预留的过滤空间厚度为40mm，适配直径112mm的过滤介质，整体结构围绕120mm规格风扇的安装尺寸做匹配设计，安装孔位完全对应Snapmaker原机外壳的预装位置，不需要对原有设备做额外打孔改造。设计过程中重点规避了普通风扇安装的常见误区，考虑到Snapmaker原外壳的丙烯腈插槽结构强度有限，若直接采用普通风扇的硬连接安装方式，长期受振动影响很容易出现插槽开裂的问题，因此在安装位的结构设计上做了针对性优化，选用适配的小规格螺母与螺栓进行安装固定，确保安装完成后结构受力均匀，不会对原机插槽造成额外的挤压应力，同时能保证气流可以无冲击地穿过风扇安装位，避免风道紊流带来的散热效率下降、风噪提升等问题。从外形结构来看，外壳正面采用格栅式通风设计，格栅的条筋间距经过反复校核，既能够阻挡大尺寸碎屑进入过滤层与风扇内部，又不会过度遮挡通风截面，保障120mm风扇的额定通风量不受明显影响；外壳与风扇、原机模块的衔接位置做了贴合式的曲面过渡，能够和原机外壳轮廓完全贴合，避免出现安装缝隙导致的气流短路问题。在实际激光切割作业场景中，加装该滤清外壳后，散热气流会先经过前置过滤层，将切割产生的烟尘、熔融碎屑拦截在过滤介质中，既能够保护风扇扇叶长期积灰导致动平衡失效，也能减少烟尘直接排入周边环境的问题，同时不会影响原有散热系统的工作效率。结构设计上充分考虑了3D打印的工艺可行性，整体壁厚均匀，没有大尺寸的悬空结构，不需要额外添加大量支撑即可完成打印制作，打印完成后仅需简单去除支撑毛刺即可直接投入装配使用，安装过程不需要复杂的专用工具，按照对应孔位锁紧固定件即可完成组装，日常维护时仅需拆开外壳更换内部过滤介质即可，拆装流程便捷。
